Измерительное приложение W9079A для систем сотовой связи стандартов TD-SCDMA/HSDPA/HPUPA для анализатора N9000A CXA является одной из более чем 25 программ, входящих в состав библиотеки измерительных приложений для анализаторов сигналов Keysight серии X — эволюционного подхода к анализу сигналов, который охватывает измерительное оборудование, методики измерений и программное обеспечение. Программа W9079A обеспечивает возможность быстрых одноклавишных измерений при разработке, испытаниях и производстве базовых станций и устройств мобильной связи стандартов TD-SCDMA/HSDPA/HSUPA. Измерительное приложение W9079A полностью соответствует стандартам 3GPP и CCSA (Китайская ассоциация по стандартизации в области телекоммуникаций), позволяя пользователям оставаться на переднем крае при решении сложных задач разработки и производства аппаратуры.
Тестирование ВЧ передатчиков
- Одноклавишные измерения для восходящего и нисходящего каналов в одной опции, упрощенная настройка допусков для испытаний по критерию «Годен/Не годен» в соответствии со спецификацией стандарта 3GPP TS25.142 и TS34.122.

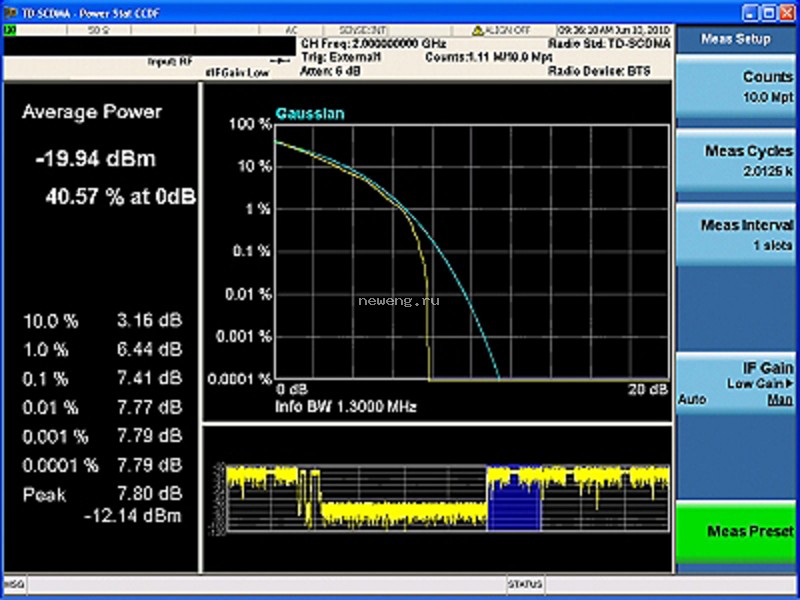

- Ускорение процесса выявления неисправностей и проверки устройств благодаря широкому набору видов трасс: график I/Q в полярных координатах; мощность в кодовой области; таблица со статистикой результатов измерений пиковых и средних значений хар актеристик; сводная таблица по результатам измерений времени захвата по различным слотам; модуль вектора ошибок, пиковое значение ошибки в кодовой области, ошибка частоты.
- Построение зависимости мощности от времени с использованием двух разверток и различных настроек аттенюатора и предусилителя для обеспечения соответствия самым жестким требованиям по динамическому диапазону (112 дБ) для базовых станций.
- Возможность демодуляции сигналов TD-SCDMA с произвольным значением фазы или вращением фазы для различных кодов каналов.
