Измерительное приложение для сетей WiMAX фиксированного доступа является одной из более чем 25 программ, входящих в состав библиотеки измерительных приложений для анализаторов сигналов Keysight серии X — эволюционного подхода к анализу сигналов, который охватывает измерительное оборудование, измерения и программное обеспечение. Программа N9074A обеспечивает возможность быстрых одноклавишных измерений при разработке, испытаниях и производстве ВЧ передатчиков систем беспроводной связи. Измерительное приложение N9074A предназначено для использования в ходе высокопроизводительных испытаний в процессе крупномасштабного производства, позволяя выполнять измерения с очень высокой скоростью. Приложение обеспечивает измерение передаваемой мощности, выходного спектра и качества модуляции для сигналов 802.16d, а также поддерживает измерение сигналов со скачкообразной перестройкой частоты.
Тестирование ВЧ передатчиков
- Поддерживаются форматы модуляции IEEE 802.16d (802.16-2004) для сигналов восходящего и нисходящего каналов.
- Измерение передаваемой мощности включает определение общей мощности и спектральной плотности мощности передаваемого сигнала.
- Измерение выходного спектра включает определение уровня паразитных сигналов для четырех пар значений отстройки, включая индикаторы «Годен/Не годен»

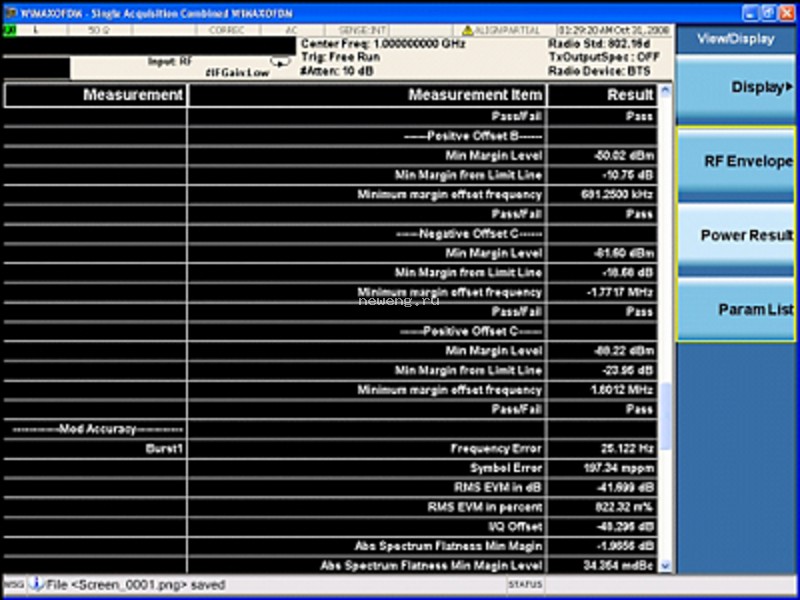

- Измерение качества модуляции включает определение ошибок частоты, символьных ошибок, среднеквадратичного значения модуля вектора ошибок в децибелах и процентах, смещение I/Q, абсолютное и дифференциальное минимальное значение неравномерности спектра, пределы допуска для абсолютного и дифференциального минимального значения неравномерности спектра и др.
- Работа на базе анализаторов сигналов MXA и EXA. В настоящее время не совместимо с опциями B40 (полоса демодуляции 40 МГц), MPB (обход СВЧ преселектора) и DP2 (цифровой процессор с памятью сбора данных 2 Гбайт).
