Свобода без ограничений

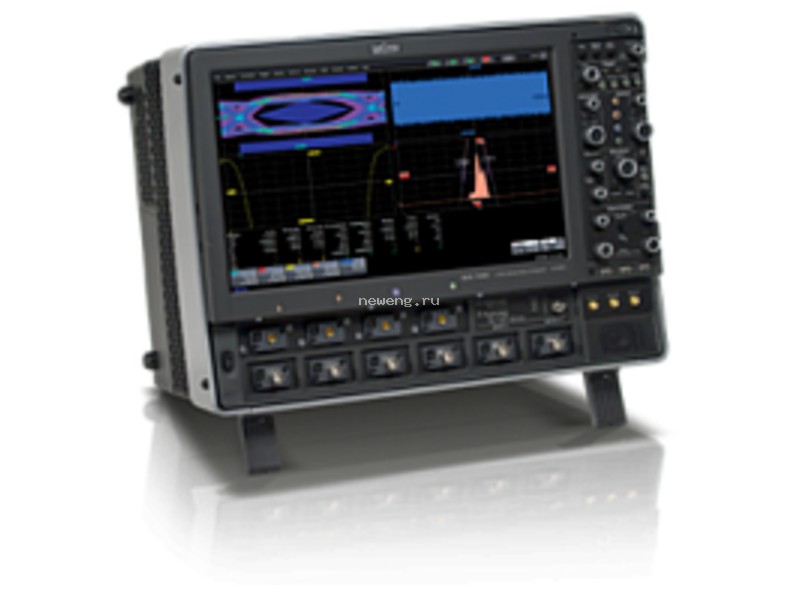

WavePro 7 Zi-A превосходит дру гие высокочастотные осциллографы для решения специальных задач. Все модели WavePro 7 Zi-A от 1,5 до 6 ГГц имеют входные сопротивления и 50 Ом, и 1 МОм, а модели 4 и 6 ГГц оснащены разъёмами типа ProBus и ProLink. В результате, не требуется искать и присоединять адаптер 1 МОм, когда Вы просто хотите подключить пассивный пробник для быстрого измерения низкочастотного сигнала. Дополнительный плюс, любые существующие разработки пробников LeCroy: токовые, активные, дифференциальные, высоковольтные, полностью поддерживаются.
Большее число настроек системы синхронизации позволяет обнаруживать и выделять проблемы более эффективно
Мощная комбинация широкополосной синхронизации по фронту и 10 различных интеллектуальных триггеров позволяет обнаружить проблемы быстро и сразу сфокусироваться на причинах. Большинство синхронизаций SMART позволяют делать настройки для длительностей импульсов от 200 пс. Система синхронизации для высокоскоростных шин последовательной передачи данных позволяет осуществлять синхронизацию на скоростях передачи до 3,125 Гб/сек по последовательностям длиной до 80 бит. Доступна также опция аппаратного восстановления тактовой частоты. Кроме этого, доступен полный набор из 7 типов синхронизаций для низкоскоростных шин данных (I2C, SPI, UART, RS-232, CAN, LIN, FlexRay), которые могут запускаться по логическим состояниям на этих шинах, а также содержат условия запуска по данным типа и т.д
Детектирование и захват аномалий
TriggerScan™ использует высокоскоростную аппаратную схему синхронизации и режим послесвечения экрана для захвата только требуемых сигналов и обеспечивает ответ за минуты взамен часов. И эта возможность практически не ухудшается при работе с большой памятью или на высоких частотах дискретизации. Для включения TriggerScan™, просто вызовите пользовательские или предустановленные настройки наборов запуска по фронту, SMART или синхронизации по последовательным данным (всего до 100 комбинаций). TriggerScan™ будет быстро поочередно пропускать сигнал через каждый конкретный триггер с заданным пользователем временем проверки, захватывать и отображать любые аномалии в сигнале, удовлетворяющие условиям запуска.
Опция осциллографа смешанных сигналов (MSO)
WavePro 7 Zi-A поддерживает опцию осциллографа смешанных сигналов при работе совместно с логическими пробниками MS-250 и MS-500. Они подключаются к прибору по шинам LeCroy LBUS и USB2.0, быстро и просто производят захват данных по 36 цифровым шинам с корреляцией по времени с аналоговыми сигналами. Не надо тратить время в попытках разобраться, как подключить, синхронизировать и начать работать с логическим анализатором. MS-250 и MS-500 уже полностью интегрированы в оболочку осциллографа. Кроме анализа логических состояний по параллельным шинам данных, логические пробники полезны при наблюдениях низкоскоростных последовательных сигналов, таких как тактовая частота и данные, что высвобождает аналоговые каналы для высокочастотных измерений. Обе опции дают возможность кооперировать и аналоговый, и цифровой сигнал в шаблон синхронизации 4+36 (для MS-500) и 4+18 (для MS- 250), что очень удобно при отладке параллельных интерфейсов.
LeCroy – лидер осциллографической памяти
LeCroy использует режимы, которые позволяют максимально быстро и удобно использовать осциллографическую память. WavePro 7 Zi-A с запатентованной технологией X-Stream II даёт выигрыш по быстродействию в 10-20 раз относительно других, существующих сегодня осциллографических решений. Реакция осциллографа на органы управления передней панели всегда быстрая, даже при работе с большими объёмами информации. А специально для тех пользователей, кто хочет проводить пост-обработку данных на внешнем компьютере, опционально доступна карта высокоскоростного интерфейса передачи данных 500 Мб/с. LeCroy является лидером, когда идёт речь о работе с большими объёмами памяти.
Мгновенная реакция
Наиболее длинные записи и наиболее сложный анализ сигналов легко осуществимы, вне зависимости работаете ли вы с передней панели, или предпочитаете использовать мышь. Вы заметите разницу в скорости реакции с первого включения прибора.
Для конкурирующих приборов, простой поворот ручки для изменения смещения или задержки во время работы с длинной памятью может потребовать секунд, а то и минут ожидания на ответную реакцию прибора. Если же включена простая математика, такая как вычитание каналов, то некоторые осциллографы вообще становятся болезненно медленными. Осциллографы LeCroy серии WavePro 7 Zi-A остаются быстрыми и отзывчивыми даже при сборе и обработке больших объёмов информацииX-Stream II Architecture Optimized for Fast Throughput
Дизайн серии осциллографов WavePro 7 Zi-A был оптимизирован для обеспечения максимально быстрой передачи больших объёмов записанных данных, которые характерны для сегодняшних комплексных сигналов. Архитектура потоковой передачи X-Stream II использует сегменты данных переменной длины для улучшения эффективности работы кэш-памяти процессора и быстрой обработки записей. Традиционные цифровые осциллографы, которые обрабатывают полноразмерные сигналы в одном пакете, платят за это потерей производительности. Это происходит из-за применения упрощённой архитектуры, которая не использует всех возможностей процессора. X-Stream II использует процессор Intel® Core™ 2 Quad, высокоскоростные шины данных, 64-разрядную операционную систему и до 8 Гб оперативной памяти. Таким образом, спроектирована лучшая архитектура без малейших недостатков. Вы заметите разницу, как только включите прибор.
Оптимизированная длина памяти
LeCroy использует режимы, которые позволяют максимально быстро и удобно использовать осциллографическую память. WavePro 7 Zi-A с запатентованной технологией X-Stream II даёт выигрыш по быстродействию в 10-20 раз относительно других, существующих сегодня осциллографических решений.
Опция цифровых фильтров (WPZi-DFP2)
Опция DFP2 позволяет создавать фильтры с конечной и импульсной характеристикой (КИХ), и бесконечной импульсной характеристикой (БИХ) для подавления нежелательных частотных компонентов, например, шумов, и расширяет возможности по определению важных участков сигнала. Вы можете использовать набор стандартных КИХ и БИХ фильтров или производить конструирование собственных фильтров.
Опция анализатора спектра (WPZi-SPECTRUM)
Опция SPECTRUM преобразует управление осциллографом так, как оно организовано у анализа- тора спектра – прямой ввод центральной частоты, полосы обзора и полосы пропускания или плавное изменение этих параметров. Применяйте к сигналу различную фильтрацию для просмотра в реальном времени составляющих частотных компонент. Уникальное табличное представление спектральных пиков с измерением уровней и частот.
Опции MS-250 и MS-500 позволяют преобразовать осциллограф
WavePro 7 Zi-A в осциллограф смешанных сигналов с числом логических каналов до 36. Частота дис кретизации логических каналов составляет 2 Гвыб/с (что позволяет наблюдать сигналы с частотой до 500 МГц), длина памяти 50 Мб/ канал. 36 синхронизированных по времени логических канала и 4 аналоговых канала дают Вам возможность полностью изучить любое радиотехническое устройство
Опция анализа джиттера и систем синхронизации
Пакет JTA2 используется для определения эффектов модуляции и фазового дрожания неустойчиво- го сигнала, для отслеживания изменений по времени и для выполнения измерений во временных, частотных и статистических областях. Используйте три способа просмотра джиттера (статистический, временной и частотный домены) для большего понимания истинных причин и отладки устройств. Гистограммы (статистический домен) даёт понимание статистического распределения. График слежения (временной домен) отображает временную корреляцию пиков модуляции с сигналом. БПФ (частотный домен) даёт возможность локализовать регулярный джиттер.
Опции:
Memory Options
Miscellaneous
Mixed Signal Accessories
Synchronize Oscilloscope Options
Serial Data Test Fixtures
Data Storage Software
Other Software Options
Serial Data Analysis
Serial Data Compliance
Пробники:
Высокоомные активные пробники
Токовые пробники
Пассивные пробники
Synchronize Oscilloscope Options
Оптические и электрические преобразователи
Probe Parts and Kits
Transmission Line Probes
Высоковольтный пробник с гальванической развязкой на основе технологии передачи аналогового сигнала через оптоволокно
Высоковольтные дифференциальные пробники
Active Voltage Rail Probes
Дифференциальные усилители
Дифференциальные пробники (4-6 ГГц)
Высоковольтные пассивные пробники
Дифференциальные пробники (<= 1.5 ГГц)
Адаптер для пробников
Канал вертикального отклонения
| Полоса пропускания | 4 ГГц |
| Аналоговая полоса пропускания (Макс.) | 4 ГГц |
| Аналоговая полоса пропускания 50 Ом (-3 дБ) (ProBus вход) | 3,5 ГГц (≥10 мВ/дел) |
| Аналоговая полоса пропускания 1 МОм (-3 дБ) (ProBus вход) | 500 МГц (typical, ≥ 5 мВ/дел) |
| Время нарастания (10-90%, 50 Ом) | "105 пс (test limit, flatness mode)" |
| Время нарастания (20-80%, 50 Ом) | "79 ps (flatness mode)" |
| Число каналов | 4 |
| Ограничение полосы пропускания | 20 МГц, 200 МГц, 1 ГГц, 3 ГГц |
| Входной импеданс | Вход B: 50 Ом; 1 МОм // 16 пФ, 10 МОм // 11 пФ |
| Входное соединение | Входы ProBus - 1 MОм: AC, DC, GND; 50 Ом: DC, GND |
| Максимальное входное напряжение | "Вход A 50 Ом: ± 5 Вскз Вход B 1 МОм: 250 В (переменное напряжение < 10 кГц + постоянная составляющая" |
| Вертикальное разрешение | 8 бит (11 бит в режиме увеличения разрешения (ERES)) |
| Чувствительность | 50 Ом: 2 мВ-1 В/дел, fully variable (2-9.99 мВ/дел via zoom); 1 МОм: 1 мВ-10 В/дел, fully variable |
| Погрешность установки коэффициента усиления | ± (1,5% от полной шкалы + 1,0 % от установленного значения + 1 мВ) |
Канал горизонтального отклонения
| Опорный генератор (ОГ) | Внутренний опорный генератор, общий на 4 канала; возможна работа от внешнего опорного источника, подключенного к входу AUX |
| Временной сдвиг между каналами | 20 ps/div-3200 s/div (Real-Time Mode: 20 ps/div - 2000 s/div; RIS mode: 20 ps/div - 10 ns/div, user selectable at ≤10ns/div; Roll mode: 100 ms/div up to 3200 s/div, user selectable at ≥100 ms/div and ≤5 MS/s), depending on memory length |
| Погрешность ОГ | < 1 ppm + (aging of 0.5ppm/yr from last calibration) |
| Джиттер | 750 фс |
Система сбора данных
| Частота дискретизации | 40 ГГц на 2 канала 20 ГГц на 4 канала |
| Эквивалентная частота дискретизации | 200 ГГц для периодических сигналов (20 пс/дел – 10 нс/дел) |
| Максимальная скорость захвата осциллограмм | 1 000 000 осциллограмм/сек (сегментированный режим) |
| Максимальный объем памяти | 256 МБ |
| Память | 32 Мб (64 Мб при объединении) |
Обработка сигнала
| Программное увеличение разрешения (ERES) | 8 бит; до 11 бит при включении программного увеличения разрешения (ERES) |
| Интерполяция | Линейная, Sin x/x |
Система синхронизации
| Режимы запуска развертки | Автоматический, ждущий, однократный, остановка |
| Источники синхросигнала | "Один из каналов, вход внешней синхронизации, от сети, быстрый фронт (от внутреннего генератора перепада 5 МГц)" |
| Вид входа | DC, AC, HFREJ, LFREJ |
| Предзапуск | 0 – 100 % от полной длинны памяти |
| Послезапуск | 0 – 10,000 делений в режиме реального времени |
| Диапозон установки внешней синхронизации | Ext: ±0.4 В, EXT/10: ±4.0 В |
Виды синхронизации
| Стандартные виды синхронизации | "Основная (фронт, длительность импульса, ТВ), интеллектуальная (глич, рант, интервал, окно, скорость нарастания, ожидание, логич. условия, логич. последовательности и пр.), каскадная, по результатам измерений, по последовательным данным в высоко- (опция для WaveMaster) и низкоскоростных потоках" |
| Опциональные виды синхронизации | Не доступно |
| Опциональные виды синхронизации по протоколам передачи последовательных данных | I2C, SPI (SPI, SSPI, SIOP), UART, RS-232, CAN, LIN, FlexRay, MIL-STD-1553, AudioBus, ENET, Ethernet, PCI Express, USB 3.0, USB 2.0, USB2-HSIC, SATA, SAS, FiberChanel, D-PHY, DigRF 3G, MIPI D-PHY, MIPI M-PHY, SENT, ARINC 429, PROTObus MAG |
Дисплей
| Тип | TFT цветной сенсорный экран, WXGA 1280 х 768 точек, диагональ 39 см |
| Разрешение | WXGA 1280 х 768 точек |
Процессор
| Процессор вид | Intel® Core™, 2,6 ГГц |
| Процессор оперативная память | "8 GB standard for STD memory (32 Mpt) and M-64 memory options 16 GB standard for L-128 memory options Up to 32 GB optional" |
| Процессор операционная система | Win 7 (64 бит), |
Интерфейсы
| Дистанционное управление | По средствам Windows Automation, LeCroy Remote Command Set |
| Поддержка сетевых протоколов | VXI-11 или VICP, LXI класс C (v1.2) |
| GPIB | Опционально |
| Ethernet Port | 1 |
| USB (Device) | 6 |
| Порт для подлкючения внешнего монитора | "15 D-типов контакта WXGA, совместимый, чтобы поддерживать предоставленный клиентами внешний монитор. Включает поддержку расширенной настольной работы со вторым монитором." |
Пробники
| Напряжение | 120…240 В (±10 %), 45…66 Гц (автовыбор). Потребляемая мощность 600 Вт |
| Максимальное потребляемое напряжение | 800 В / 800 Вт |
| Размер (ВхШхГ) | 355 x 467 x 289 mm |
| Вес | 18,5 кг (26,5 кг с упаковкой) |
