Каталог
| Model Name | Описание |
| RPM4-AD A350Ka/A160Ka |
Монитор эталонного давления, версия данных для воздуха (неподвижное крыло) |
| RPM4-AD A160Ka/A160Ka |
Монитор эталонного давления, версия данных для воздуха (вращающееся крыло) |
Accessories common to all models:
| Аксессуар | Описание |
| Комплект для монтажа в стойку |
Комплект для монтажа в стандартную 48,3 см (19 дюймов) стойку |
| Комплект для эталонного уровня вакуума, 220 В |
VA-PPC/MPC-REF, Вакуумная насосная установка с питанием от 220 В для порта PPC EXHAUST (220 В) (номер по каталогу 3584486) |
| Ножной переключатель |
Дистанционный [ENTER] (Ввод) ножной переключатель |
| 3069536 MPC1-1000 |
Ручной контроллер давления газа |
| Программа обслуживания прибора Priority Gold CarePlan |
Программа обслуживания прибора Fluke Calibration Priority Gold CarePlan доступна для большинства калибровочных приборов. |
| Программа обслуживания Silver CarePlan |
Программа обслуживания Priority Silver CarePlan, предлагаемая Fluke Calibration, доступна для большинства калибровочных приборов. |
Версия данных для воздуха RPM4-AD
RPM4-AD представляет собой особую конфигурацию монитора эталонного давления RPM4, которая позволяет измерять и отображать высоту (футы, метры), скорость движения воздуха (морские узлы, мили/с, километры/час, число Маха) и давление (в общепринятых единицах).
Характеристики
• Охватываются диапазоны абсолютного и дифференциального давления типичных датчиков воздушных сигналов.
• Версии диапазона с неподвижным крылом и несущим винтом
• Правильная работа Pt, Ps, Qc
• Передача погрешности измерения стандартного уровня
• Автоматизированное измерение скорости при заданном пользователем интервалом дискретизации
• Функция автоматической проверки утечки
• Компактное и простое представление
• Система самозащиты SDS закрывает испытательные порты, чтобы защитить их от сверхдавления
• В комплект включены интерфейсы RS-232 и IEEE-488
• Доступна батарея
• Идеально подходит для аттестации приборов контроля летных данных (ADTS)
|
Общие технические характеристики RPM4-AD |
|||
|
Требования к электропитанию |
Переменное напряжение 85–264 В, 50/60 Гц, макс. потребляемая мощность 25 ВА |
||
|
Температурный диапазон эксплуатации |
от 15 до 35 °C |
||
|
Вентиляция |
Для предотвращения перегрева продукта обеспечьте надлежащую вентиляцию. Допустим зазор 10 см перед охлаждающим вентилятором задней панели. |
||
|
Диапазон температур при хранении |
от –20 до 70 °C |
||
|
Вибрация |
В соответствии со стандартом MIL-T-28800D |
||
|
Масса |
5 кг |
||
|
Габариты |
10 см (В) x 22,7 см (Ш) x 24 см (Г) |
||
|
Микропроцессоры |
Motorola 68302, 16 МГц |
||
|
Порты связи |
RS232 (COM1, COM2), IEEE-488.2 |
||
|
Плавкие предохранители |
Предохранитель на 1 A, 250 В переменного тока, 5 x 20 мм, предохранитель с задержкой срабатывания |
||
|
Диапазоны давления |
Lo Q-RPT |
Hi Q-RPT |
Qc (уровень моря) |
|
A160K/A160K |
160 кПа абс. |
160 кПа абс. |
60 кПа |
|
A160K/A350K |
160 кПа абс. |
350 кПа абс. |
250 кПа |
|
Диапазон высот над уровнем моря |
|
||
|
A160K/A160K |
от –4 000 до 20 000 м |
||
|
A160K/A350K |
от –4 000 до 30 000 м |
||
|
Диапазон скоростей воздушного потока |
|
||
|
A160K/A160K |
от 0 до 1 020 км/ч (550 морских узлов) |
||
|
A160K/A350K |
от 0 до 2 040 км/ч (1100 морских узлов) |
||
|
Рабочая среда |
Чистый, сухой, некоррозионный газ |
||
|

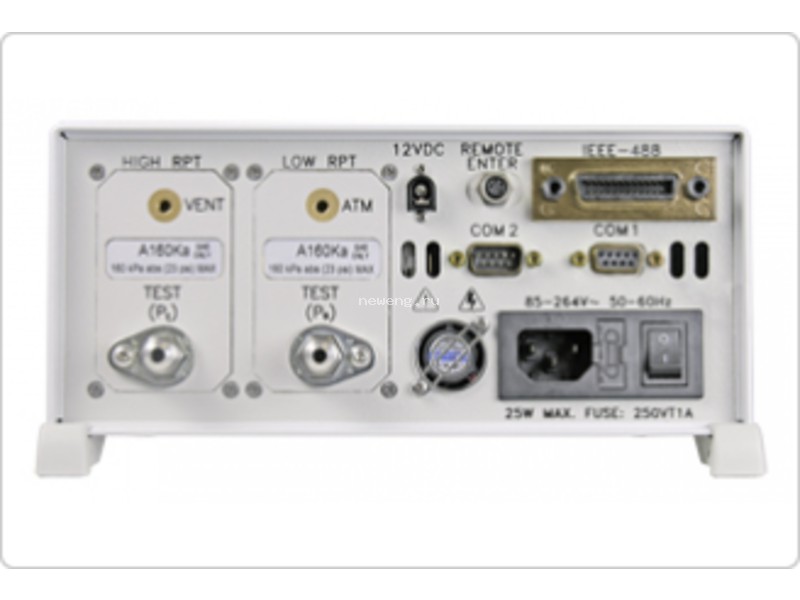

Подсоединение давления |
|
||
|
Ps , Pt |
AN-4 (37º уширение), штекер |
||
|
VENT, ATM |
10-32 UNF (американская унифицированная тонкая резьба) |
||
|
Система самозащиты (SDS™) |
Включена. Изолирует Q-RPT от испытательных портов Ps и Pt и выбрасывает Q-RPT в атмосферу. |
||
|
Ограничения по давлению |
A160K Q-RPT |
A350K Q-RPT |
|
|
Максимальное рабочее давление |
160 кПа абс. |
350 кПа абс. |
|
|
Максимальное давление без повреждения |
200 кПа абс. |
370 кПа абс. |
|
|
Максимальная защита SDS |
10 МПа |
|
|
|
Отметка CE |
Доступно, необходимо указать |
||
