| Model Name | Описание |
| 7050 |
Цифровой индикатор давления |
Accessories common to all models:
| Аксессуар | Описание |
| Драйвер MET/CAL |
Дополнительный аксессуар для драйвера MET/CAL |
| Драйвер LabView |
Дополнительный аксессуар – драйвер LabView® |
| 7050 BARO-REF |
Барометрический эталон (103 кПа и выше) включает режим отрицательного давления |
| 7050 VAC-REF |
Эталон вакуума (от режима абсолютного измерения до вакуумного насоса) |
| 7050 NEG-GAU |
Режим вакуума (отрицательное давление) |
| Отделитель жидкости 7000-102 Liquid Trap |
Отделитель жидкости |
| Пакет для ручного управления давлением 3990-801 Manual Pressure Control Pack |
Пакет для ручного управления давлением от давления вакуума до 6,9 МПа |
| Пакет для ручного управления давлением 3990-803 Manual Pressure Control Pack |
Пакет для ручного управления давлением до 20,7 МПа (207 бар) |
| Блок для регулирования давления 3893-801 Pressure Adjustment Assembly |
Блок для точного регулирования давления VAC/3KPSI |
| Комплект для монтажа в стойку 7250-903 Rack Mount Kit |
Комплект для монтажа в стойку 48,3 см Шкафы EIA глубиной 50,8 см |
| Комплект для монтажа в стойку 7250-904 Rack Mount Kit |
Комплект для монтажа в стойку 48,3 см Шкафы EIA глубиной 76,3 см |
| Программа обслуживания прибора Priority Gold CarePlan |
Программа обслуживания прибора Fluke Calibration Priority Gold CarePlan доступна для большинства калибровочных приборов. |
| Программа обслуживания Silver CarePlan |
Программа обслуживания Priority Silver CarePlan, предлагаемая Fluke Calibration, доступна для большинства калибровочных приборов. |

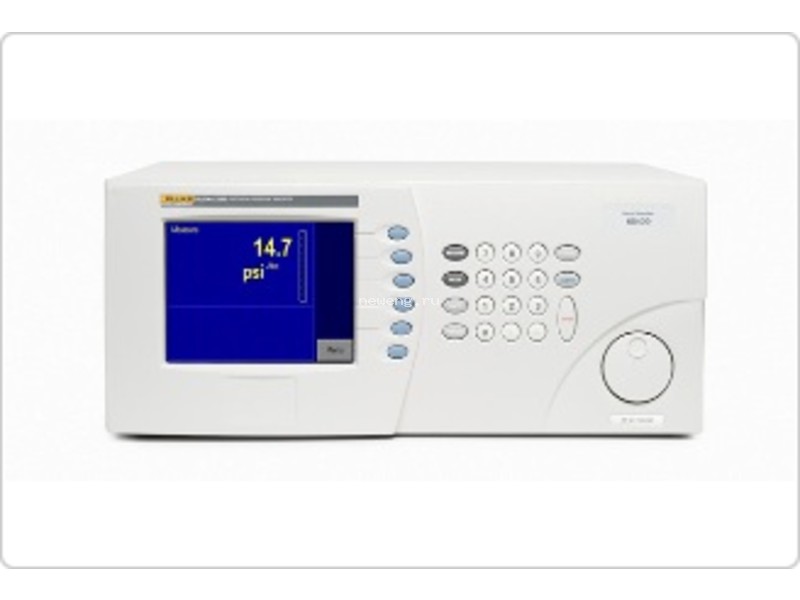

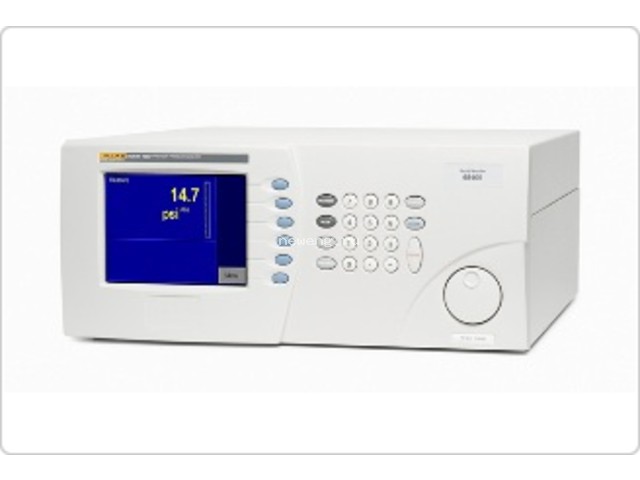

Цифровые барометры серии 7050 – это высокоточные приборы для измерения давления в системе, которые в сочетании с блоком ручного управления обеспечивают высокоэффективную систему калибровки.
Предлагаются три модели: модель 7050i обеспечивает процент показаний от 25 % до 100 %, а экономичная модель 7050 – 0,003 %-ную точность по всей шкале. Модель 7050LP подходит для измерений с низким уровнем давления.
Доступные различные диапазоны от 7 кПа до 10,34 МПа. Режимы эталонного и абсолютного давления могут использоваться в двух различных конфигурациях. Для переключения с эталонного режима в режим абсолютного давления нажатием кнопки без использования внешнего вакуумного насоса можно установить барометрический датчик стандарта. Для максимальной эффективности можно заказать дифференциальную модель, где вакуумный насос подключается к контрольному отверстию модели 7050. Последняя обеспечивает максимальную общую производительность, поскольку погрешность показаний барометра в общей производительности учитывать необязательно.
- Диапазоны от 0 до 7 кПа и от 0 до 10 МПа
- Модель 7050i обеспечивает повышенную точность показаний 0,005 %
- Модель 7050 обеспечивает 0,003 % на полную шкалу
- Стабильность: 0,0075 % показаний в год
- Доступен драйвер Labview®
- Модель 7050LP – это специально настроенный прибор для систем с низким давлением
|
Стандартные диапазоны давления |
|
|
Модель 7050 |
Любая диапазон максимального давления от от 40 кПа до 10 МПа (от 400 мбар до 100 бар). Диапазон постоянного абсолютного давления от 100 до 400 кПа (от 1 до 4 бар). |
|
Дополнительные режимы |
Режим абсолютного давления с использованием барометрического датчика стандарта для диапазонов от 100 кПа 10МПа (от 1,0 до 100 бар) избыточного давления. Режим абсолютного давления с использованием вакуумного эталона для диапазонов от 40 кПа до 10 МПа (от 400 мбар до 100 бар) избыточного давления. Датчик отрицательного давления |
|
Эксплуатационные качества |
|
|
Точность |
Модель 7050 Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем температурном диапазоне эксплуатации. Выражение общей погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO. |
|
Стабильность |
Все модели: 0,0075 % показаний в год |
|
Разрешение отображаемых значений |
Выбирается пользователем, до 1:1 000 000 |
|
Погрешность отрицательного эталона (опция) |
Модель 7050 |
|
Барометрический эталон (опция) |
Максимум ошибок в год – 13,79 Па (0,1379 мбар) |
|
Вакуумный эталон (по заказу) |
Максимум ошибок в год – 1,4 Па (0,014 мбар) |
|
Калибровка |
|
|
Калибровка |
Возможна калибровка по стандарту ISO-17025. |
|
Общая погрешность |
|
|
Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. |
|
|
Модель 7050 |
В диапазоне до 10 МПа (100 бар) |
|
Соединения |
|
|
Соединения |
RS232 и IEEE-488, синтакс SCPI. Эмуляция для серий 7250, 7215, модели 7000 и серии 6000 стандартна. Привод MET/CAL® по заказу |
|
Языки |
|
|
Меню и функции |
Серия 7050 способна отображать меню и функции на: |
|
Дополнительные возможности |
|
|
Дополнительные возможности |
*Требуется внешний вакуумный насос |
|
Общие характеристики |
|
|
Дисплей |
TFT, VGA, активная матрица, 162,5 мм (6,4 дюйма), разрешение 640 x 480, 65,000 цветов |
|
Температура |
Эксплуатация: от 18 до 36 °C Хранение: от -20 до 70 °C |
|
Влажность |
Относительная влажность: от 5 до 95 % без конденсации |
|
Габариты (В х Ш х Г) |
Все версии: 178 x 419 x 483 мм |
|
Масса |
Все модели: 7,5 кг |
|
Электропитание |
От 90 до 260 В перем. тока, 50/60 Гц, 150 Вт |
|
Контрольное отверстие и соединение калибратора |
Гнездо NPT 1/4 дюйма |
|
Время прогрева |
От 2 до 3 часов, можно оставлять на неопределенное время |
|
Рабочая среда под давлением |
Азот или чистый сухой воздух |
