Fluke 734A

цена по запросу

шт.

734A Опорные эталоны и эталоны сравнения

Описание Характеристики Файлы

Model Name	Описание
734A	Эталонный стандарт Reference Standard. Включает четыре модуля 732B в корпусе с шириной, соответствующей ширине стойки. Калибровка выхода каждого модуля 732B осуществляется по желанию заказчика. См. «Программу поддержания напряжения постоянного тока» (ниже)

Model Name

Описание

734A

Эталонный стандарт Reference Standard. Включает четыре модуля 732B в корпусе с шириной, соответствующей ширине стойки. Калибровка выхода каждого модуля 732B осуществляется по желанию заказчика. См. «Программу поддержания напряжения постоянного тока» (ниже)

Accessories common to all models:

Аксессуар	Описание
5440A-7002	Сменные медные кабели с низкой термо-ЭДС
5440A-7003	Сменные медные кабели с низкой термо-ЭДС
732B-7001	Внешняя батарея и зарядное устройство
732B-7002	Транспортный кейс. Вмещает один или два 732B или же один 732B и одну внешнюю батарею с зарядным устройством 732B-7001
734A-7001	Корпус. Вмещает до четырех 732B
Y734	Комплект для монтажа в стойку устройств 734A или 734A-7001

Простейший способ поддержания и распределения напряжения

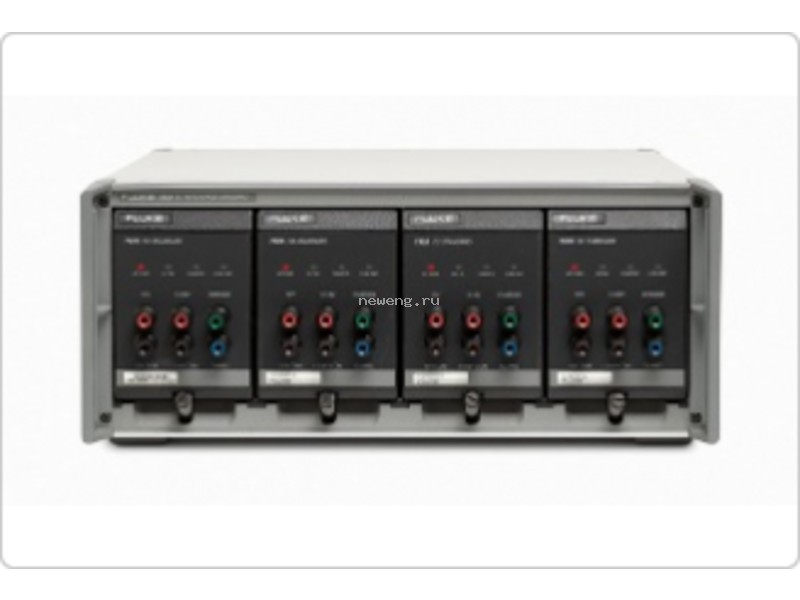

Устройство 732B представляет собой прямой стандарт напряжения с выходами 10 и 1,018 В. Устройство 734A представляет собой прямой стандарт напряжения, состоящий из четырех модулей 732B, механически и электрически изолированных и помещенных в корпус, монтируемый в стойку.

Устройство 734A используется в качестве первичного стандарта напряжения при первичной и вторичной калибровке в метрологических лабораториях. Поскольку оно состоит из четырех независимых стандартов, взаимное сравнение этих стандартов и использование статистических методов позволяют существенно снизить со временем неопределенность этого эталона.

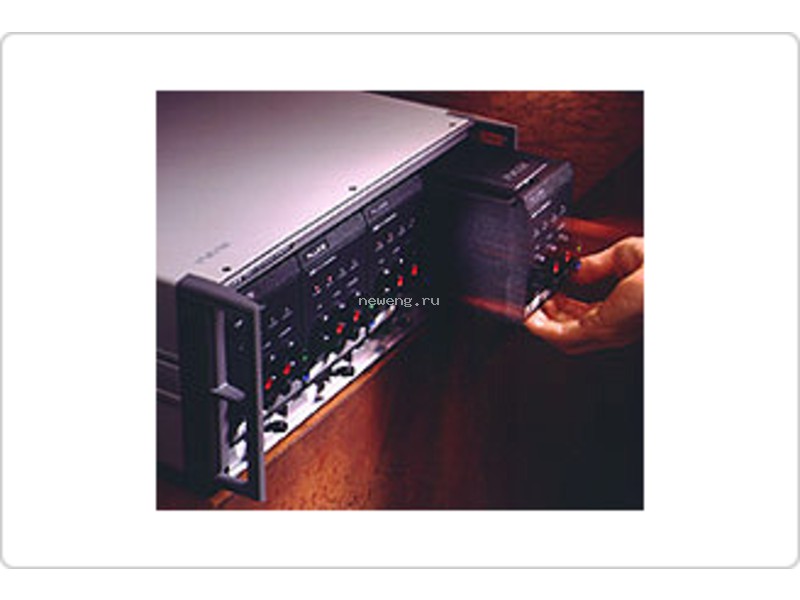

Поскольку каждое из устройств 732B является независимым, их можно извлекать из устройства 734A и использовать в качестве переносных стандартов для переноса численного значения от первичного эталона 734A к удаленным местам предоставления услуг или производства с целью обеспечения прослеживаемости измерений без возмущения первичного эталона.

стройство 734A — единственный стандарт этого типа, удовлетворяющий требованиям «Технической записки NBS 1239», опубликованной Национальным институтом стандартов и технологий США в 1987 г.

Автономность

Устройство 734A является единственным стандартом этого типа, предусматривающим полную механическую и электрическую автономность каждого из составляющих его четырех стандартов.

Малые габариты, портативность и прочность

Все эталоны имеют малые размеры и вес, высокую прочность и идеально транспортируется. Длительная продолжительность работы аккумулятора, 72 часа, позволяет транспортировать модель 732В на большие расстояния во включенном состоянии. Дополнительный внешний аккумулятор и зарядное устройство продлевают срок питания от аккумулятора еще больше — более чем на 130 часов.

Устройство 732B способно выдерживать неправильное обращение в большом объеме. Входы могут быть закорочены неопределенно долго. Они защищены до уровня 1 100 В и 25 мА постоянного тока без повреждения элемента или вредного воздействия на его выход.

Достоверность

Модель 732B основана на зарекомендовавшей себя технологии модели 732A — первом электронном эталоне лабораторного качества, получившем признание как замена эталонных насыщенных элементов. Первоначально предназначенные для переноса корпоративного стандарта напряжения на уровень производства в пределах компании Fluke Calibration, в настоящее время устройства 732B тысячами используются по всему миру в различных областях применения — от поддержки эталонов институтов до переноса значений от национальных лабораторий или эксплуатируемых частным образом 10 В массивов переходов Джозефсона (Josephson Arrays).

Стабильность

Стабильность каждого выхода составляет ±2 миллионные доли в год (10 В) и ±0,8 миллионной доли в месяц (1,018 В). Каждый выход на 10 В может подавать до 12 мА тока для упрощения работы с измерительной аппаратурой, как модель 5700А, с низким выходным импедансом.

С помощью модели 734А необыкновенно просто установить в вашей лаборатории дробный в миллионных долях эталон напряжения. С течением времени с частыми сличениями четырех элементов и регулярной калибровкой одного или более элементов вы можете снизить погрешность вашего блока 734А в три раза или более.

Поддержка калибровки артефактов

При объединении с моделями эталонов сопротивления 742А-1 или 742A-10k отдельный блок 732B становится надежным и компактным комплексом для поддержки калибровки артефактов для измерительных средств, таких как калибраторы 5700А/5720А компании Fluke Calibration или мультиметр 3458А компании Hewlett-Packard.

Выход

10 В

Технические условия на 30 суток:	± 0,3 миллионной доли
Погрешность за 1 год:	± 1,2 миллионной доли

1,018 В

Технические условия на 30 суток:	± 0,8 миллионной доли
Погрешность за 1 год:	н/д

Общие технические характеристики

Температура

От 15 до 35 °C в рабочем состоянии, от –51 до 71 °C в нерабочем состоянии (при выключенной внутренней аккумуляторной батарее)

Относительная влажность

<95 % до 30 °C, <75 % до 35 °C, без конденсации

Высота над уровнем моря

<3 049 м в рабочем состоянии, <12 195 м в нерабочем состоянии

Вибрация

Согласно MIL-T-28800; Тип III, Класс 5, Стиль E

Класс безопасности

Спроектировано в соответствии с МЭК (IEC) 348, 2-я редакция; 1978 и ANSI/ISA-S82; UL1244, 2-я редакция 1980, CSA C22.2 № 231 и МЭК (IEC) 1010

Размер

Эталонный стандарт постоянного тока 734A DC Reference Standard:	(В x Ш x Д) 17,8 x 43,2 x 50,3 см (с ручками)
	--------
Стандарт постоянного тока 732B DC Standard:	(В x Ш x Д) 13,4 x 9,8 x 40,6 см
	--------
Внешняя аккумуляторная батарея и зарядное устройство 732B-7001 External Battery and Charger:	(В x Ш x Д) 13,4 x 9,8 x 40,6 см

Масса

Эталонный стандарт постоянного тока 734A DC Reference Standard:	29 кг
	--------
Стандарт постоянного тока 732B DC Standard:	5,91 кг
	---------
Внешняя аккумуляторная батарея и зарядное устройство 732B-7001 External Battery and Charger:	5,45 кг

Мощность, срок службы батарей

Стандарт постоянного тока 732B DC Standard:	100, 120, 220, 240 В переменного тока ±10 %; от 50 до 60 Гц; не более 66 Вт; внутренняя 12 В свинцово-кислая полностью заряженная аккумуляторная батарея с желеобразным электролитом работает в течение 70 ч при 23 °C . При подключении внешнего источника переменного тока непрерывно осуществляется ее импульсный подзаряд.
	--------
Внешняя аккумуляторная батарея и зарядное устройство 732B-7001 External Battery and Charger:	100, 120, 220, 240 В переменного тока ±10 %; от 50 до 60 Гц; не более 66 Вт; внутренняя 12 В свинцово-кислая полностью заряженная аккумуляторная батарея с желеобразным электролитом работает в течение 70 ч при 23 °C . При подключении внешнего источника переменного тока непрерывно осуществляется ее импульсный подзаряд.
