АКИП АКИП-1202/4

цена по запросу
шт.

Программируемые источники питания переменного тока

Описание Характеристики Файлы
  • Выходная мощность: 300, 750, 1500 и 3000 В*А
  • Широкий диапазон установки выходных параметров (напряжение, частота, фазовый угол)
  • Дискретная установка вых. параметров с шагом от 0,1 В; 0,1 Гц
  • Низкий коэффициент гармоник (0,5%)
  • Подключение трех источников по схеме «звезда» или «треугольник» для имитации трехфазной сети (кроме АКИП-1202/1)
  • Одновременная индикация: напряжение, частота, ток, полная и активная мощность, коэфф. мощности

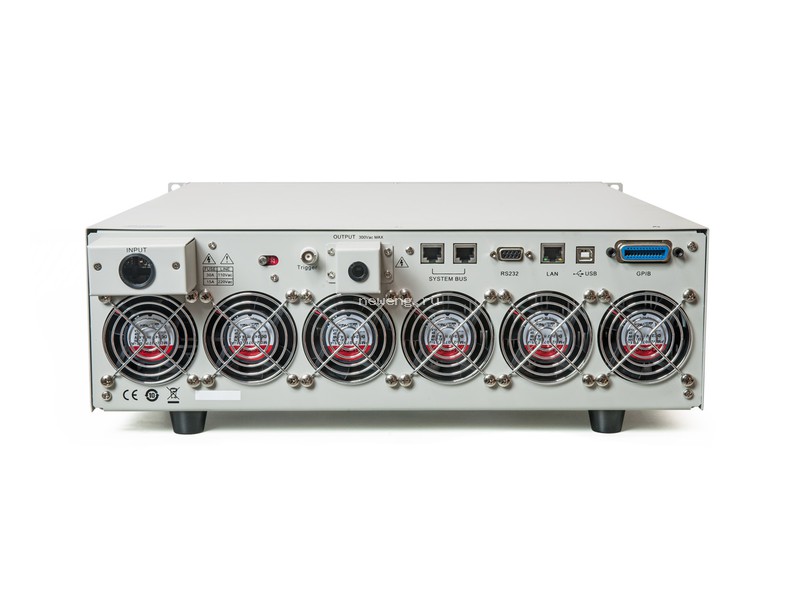

  • Выход на передней и задней панели
  • Запись в память до 10 профилей
  • Защита от перенапряжения, перегрузки по току, по мощности и от перегрева
  • Функция установки ограничения тока и напряжения
  • Функция диммера (регулировка скважности)
  • Блокировка клавиш лицевой панели для исключения случайного изменения настроек
  • Интерфейс: GPIB (кроме АКИП-1202/1), USB, RS-232, LAN
  • ПО для моделирования импульсов, провалов напряжения и других нарушений в сети электропитания.
Модель u Вых i Вых (скз/пик) P вых

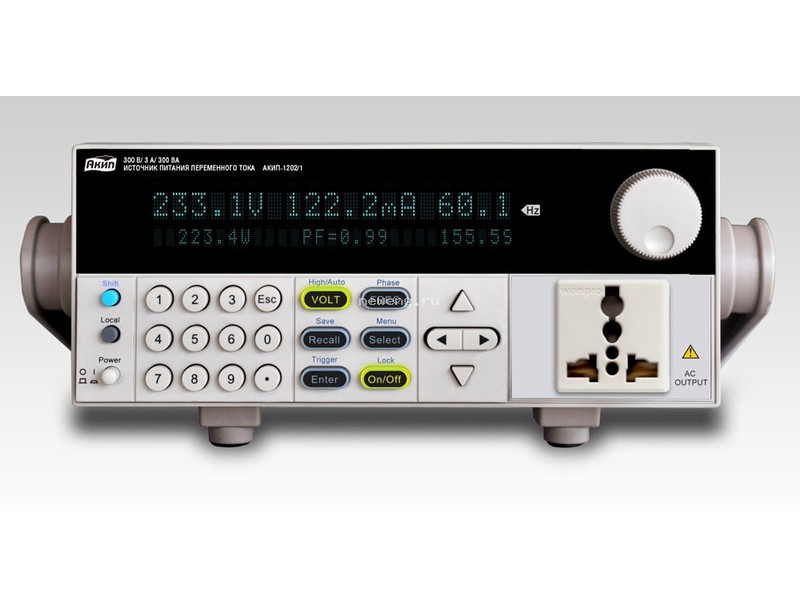

АКИП-1202/1 0 B – 150 B 0 A – 3 A/ 0 A – 12 A 300 В*А
0 B – 300 B 0 A – 1,5 A/ 0 A – 6 A
АКИП-1202/2 0 B – 150 B 0 A – 6 A/ 0 A – 24 A 750 В*А
0 B – 300 B 0 A – 3 A/ 0 A – 12 A
АКИП-1202/3 0 B – 150 B 0 A – 12 A/ 0 A – 48 A 1500 В*А
0 B – 300 B 0 A – 6 A/ 0 A – 24 A

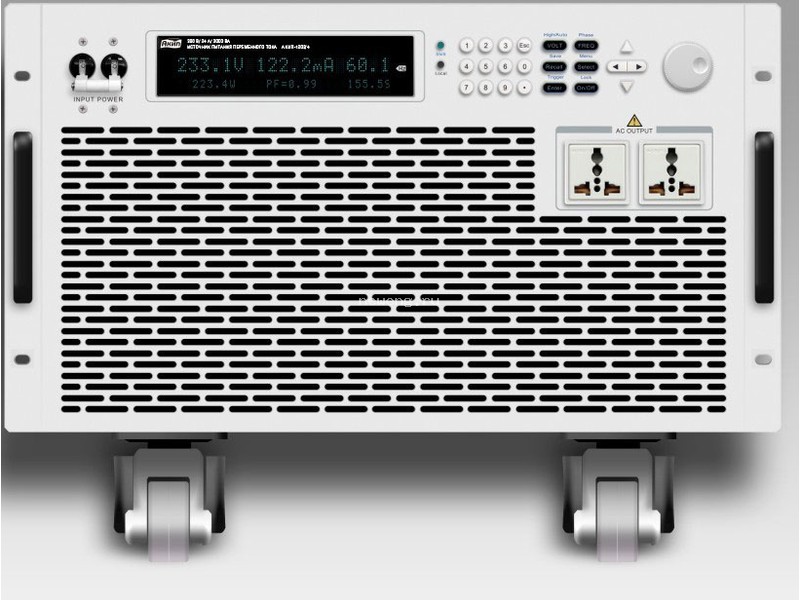

АКИП-1202/4 0 B – 150 B 0 A – 24 A/ 0 A – 96 A 3000 В*А
0 B – 300 B 0 A – 12 A/ 0 A – 48 A



Характеристики

Параметры


Выходное напряжение Диапазон напряжений 0…300 В (2 поддиапазона 150В/ 300 В)
Дискретность установки 0,1 В
Погрешность установки ± (0,2% + 0,6 В)
Нестабильность 0,1% при изменении напряжения питания  (± 10 %),
≤ 0,5% при изм. тока нагрузки
Коэффициент гармоник ≤ 0,5% (резистивная нагрузка)
Коэффициент амплитуды ≥ 4
Время установления <100 мкс
Частота выходного напряжения Диапазон частот 45…500 Гц
Дискретность установки 0,1 / 1 Гц
Погрешность установки 0,1 Гц
Фазовый угол Диапазон установки 0…360°
Разрешение 0,1°
Погрешность установки ±1° (45 -65 Гц)
Вольтметр Диапазон измерения 0…300 Вскз
Разрешение 0,1 В
Погрешность измерения ± (0,2 % + 0,6 В)
Амперметр Предел измерения (скз) 120 мА 1,2 А 3 А 12 А
Разрешение 0,1 мА 1 мА 10 мА
Погрешность измерения (скз) ± (0,2 % + 0,4 мА) ± (0,2 % + 4 мА) ± (0,2 % + 20 мА)
Диапазон измерения (пик) 0…12 А для АКИП-1202/1, АКИП-1202/2, АКИП-1202/3
0…96 А для АКИП-1202/4
Разрешение 0,01 А
Погрешность измерения (пик) ± (1 % + 120 мА)
ваттметр Разрешение 0,01 Вт 0,1 Вт 1 Вт
Погрешность измерения (47-65 Гц) ± (0,2 % + 0,02 Вт) ± (0,2 % + 0,2 Вт) ± (0,2 % + 2 Вт)
Общие данные Напряжение питания 110/ 220 В (± 10 %), 47…63 Гц
Внутренняя память 10 ячеек
Интерфейс GPIB (кроме АКИП-1202/1), USB, LAN, RS-232
Выход синхронизации ТТЛ 5 В (соединитель  BNC-типа)
Условия эксплуатации Температура: 0…40°С,отн. влажность: 20…80%
Габаритные размеры (мм) 215х88х454 (АКИП-1202/1);  439х131х532 (АКИП-1202/2);  439х132х532 (АКИП-1202/3); 439х264х532 (АКИП-1202/4);
Масса (кг) 9,5  (АКИП-1202/1); 40 (АКИП-1202/2, АКИП-1202/3);   100 (АКИП-1202/4);
Комплект поставки Сетевой шнур (1 -  только для АКИП-1202/1), руководство по эксплуатации (1), кабель USB (1)

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1202/1, АКИП-1202/2, АКИП-1202/3, АКИП-1202/4
