- Один канал: выходное напряжение до 200 В, выходной ток до 120 А, макс. мощность до 1800 Вт
- Поглощаемая мощность до 150 Вт
- Режим стабилизации тока, напряжения и мощности
- Установка приоритета режима стабилизации тока или напряжения
- Защита от перенапряжения, от перегрузки по току, по мощности и от перегрева
- Регулироваемое время нарастания тока и напряжения
- Высокое разрешение до 10 мВ/ 10 мА
- Встроенные формы тестовых сигналов бортовых автомобильных сетей (стандарт DIN40839 и ISO16750-2)
- Функция имитации питания солнечных батарей
- Возможность подключения внешней нагрузки (до 3) до 300% от номинальной мощности (опция)
- Регулироваемое выходное сопротивление
- Автовыбор выходного диапазона
- Возможность последовательного (до 2) и параллельного (до 8) объединения для увеличения выходной мощности
- Создание и воспроизведение тестовых последовательностей без использования ПК
- Подключение удаленной нагрузки по 4-х проводной схеме
- Интерфейс аналогового управления
- Интерфейсы: CAN, RS-232, GPIB, USB, LAN
- Вакуумно-флуоресцентный индикатор тока и напряжения
- Интеллектуальное управление вентилятором охлаждения
- Исполнение корпуса (2U) для встраивания в стойку 19"
| Модель | u Вых | i Вых | P Вых |
| АКИП-1146А-80-120 | 0 B – 80 B | 0 A – 120 A | 1800 Вт |
| АКИП-1146А-200-60 | 0 B – 200 B | 0 A – 60 A | 1800 Вт |
| Характеристики | Параметры | АКИП-1146А-80-120 | АКИП-1146А-200-60 |
| Установка выходных параметров | Дискретность установки | 10 мВ/ 10 мА | |
| Погрешность Uуст. | ± (0,05% + 30 мВ) | ± (0,05% + 100 мВ) | |
| Погрешность Iуст. | ± (0,2% + 120 мА) | ± (0,2% + 60 мА) | |
| Время нарастания напряжения | Без нагрузки: ≤ 5 мс; С полной нагрузкой: ≤ 10 мс |
||
| Время спада напряжения |
Без нагрузки: ≤ 30 мс; С полной нагрузкой: ≤ 10 мс |
||
| Сопротивление выхода | 0…3,5556 Ом (разрешение 0,1 мОм) | 0…22,222 Ом (разрешение 1 мОм) | |
| Внутренняя нагрузка | 0…150 Вт/ 0…50 А | 0…150 Вт/ 0…25 А | |
| Внешняя нагрузка (опция) | 0…5400 Вт/ 0…120 А | 0…5400 Вт/ 0…60 А | |
| Стабилизация напряжения (CV) | Нестабильность | При изменении напряжения питания: | |
| ≤0,01% + 10 мВ | ≤0,01% + 50 мВ | ||
| При изменении тока нагрузки: | |||
| ≤0,01% + 30 мВ | ≤0,01% + 30 мВ | ||
| Уровень пульсаций | 80 мВпик-пик | 200 мВпик-пик | |
| Стабилизация тока (CC) |
Нестабильность | При изменении напряжения питания: | |
| ≤0,1% + 10 мА | ≤0,1% + 20 мА | ||
| При изменении напряжения на нагрузке: | |||
| ≤0,05% + 30 мА | ≤0,1% + 10 мА | ||
| Уровень пульсаций | 120 мАскз | 60 мАскз | |
| Общие данные | Напряжение питания Дисплей |
1-фазн., 220 В ± 10%, частота 47~63 Гц Вакуумно-флуоресцентный; разрешение по напряжению/ току 5 разрядов |
|
| Потребляемая мощность | 2300 ВА | 2100 ВА | |
| Память | 100 ячеек | ||
| Компенсация падения напряжения (Vsense) | До 3 В | До 2 В | |
| Интерфейс аналогового управления | Напряжение 0…5/ 10 В или сопротивление 0…5/ 10 кОм | ||
| Интерфейс | RS-232, CAN, GPIB, USB, LAN | ||
| Рабочие условия | 0…40 °C; влажность: ≤ 80 % | ||
| Условия хранения | -10…70 °С; влажность: ≤ 80 % | ||
| Габаритные размеры (ВхШхГ) | 483 × 105 × 641 мм | ||
| Масса | 17 кг | ||
| Комплект поставки | Кабель питания, кабель USB | ||
| Опции | IT-E502 блок поглощения мощности (нагрузка 3 кВт) для АКИП-1146А-80-120; IT-E503 блок поглощения мощности (нагрузка 3 кВт) для АКИП-1146А-200-60 | ||

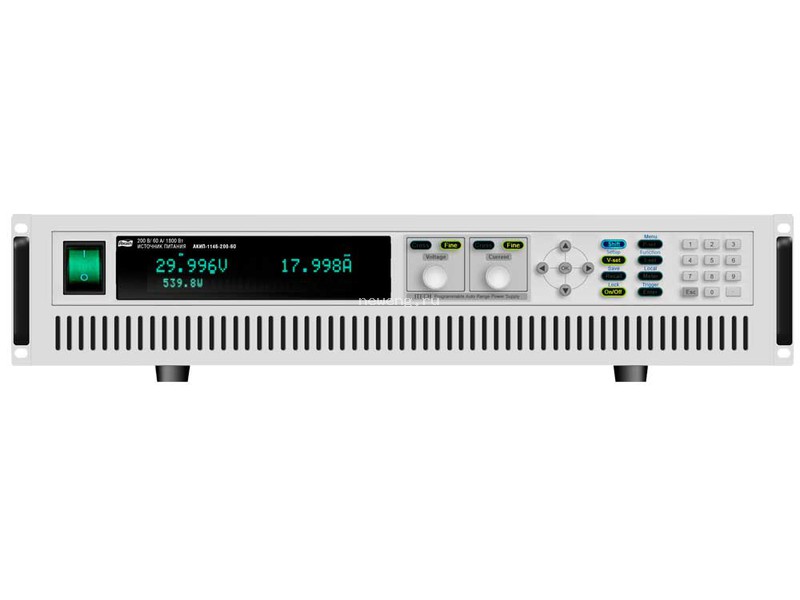

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1146А-80-120, АКИП-1146А-200-60
