АКИП АКИП-1126 (GL)

цена по запросу
шт.

Лабораторные импульсные программируемые источники питания постоянного тока

Описание Характеристики Файлы
  • Крутизна нарастания фронта импульса ≥1 мс (!!!)
  • Формирование импульсного напряжения от 50 мс (нарастание/вершина/спад)
  • Высота источника 4,5 см («прямой» монтаж в стойку)
  • Удобное меню и органы управления
  • Максимальное разрешение 1 мВ / 1мА
  • Низкий уровень пульсаций Uвых и шумов
  • Система компенсации реактивной мощности
  • Компенсация падения напряжения до 2 В (подключение удалённой нагрузки)
  • Сохранение (запись/вызов) профилей: 10 ячеек
  • Высокоточное измерение напряжения и тока
  • Обширный набор функций защиты (OVP/OCP/OTP)
  • Возможность параллельного/последовательного соединения источников (до 4-х)
  • Дополнительный отключаемый выход 5 В / 1 A
  • 10 программ для формирования выходных тестовых последовательностей (до 150 шагов: команды SCPI)
  • USB интерфейс (опция: интерфейсы GPIB, LAN)
  • Модели АКИП-112х (GL) включают опцию интерфейсов GPIB и LAN
  • Внутренний таймер (1 с…100 ч)
  • Универсальное питание (~100…240 В / 47…63 Гц)
  • Размеры (ш/в/г): 42×4,5×43 см
  • Компактность, высокая удельная мощность, возможность монтажа в стойку
Характеристики Параметры АКИП-1126 АКИП-1127 АКИП-1128 АКИП-1129
Выходные параметры Напряжение 0 … 36 В 0 … 60 В 0 … 80 В 0 … 100 В
Ток 0 … 40 А 0 … 24 А 0 … 18 А 0 … 14,4 А
Разрешение 1 мВ/ 1 мА 1,5 мВ/ 1 мА 2 мВ/ 1 мА 2,5 мВ/ 1 мА
Мощность 1440 Вт 1440 Вт 1440 Вт 1440 Вт
Стабилизация напряжения Нестабильность при изменении напряжения питания 4 мВ 6 мВ 8 мВ 10 мВ
Нестабильность при изменении тока нагрузки 8 мВ 8 мВ 10 мВ 12 мВ
Пульсации (20 Гц … 20 МГц) ≤ 5 мВ ср.кв. / ≤ 60 мВ пик-пик ≤ 6 мВср.кв. / ≤ 70 мВ пик-пик ≤ 7 мВср.кв. / ≤ 80 мВ пик-пик ≤ 8 мВср.кв. / ≤ 80 мВ пик-пик
Стабилизация Тока Нестабильность при изменении напряжения питания 4 мА 4 мА 4 мА 4 мА
Нестабильность при изменении тока нагрузки 8 мА 7 мА 6,5 мА 6 мА
Пульсации (20 Гц … 20 МГц) 90 мА 70 мА 50 мА 40 мА
Формирование импульсного
напряжения
Время нарастания ≤ 15 мс ≤ 20 мс ≤ 25 мс ≤ 30 мс
Время спада при включенной/отключенной нагрузке ≤ 15 мс / 1 с ≤ 20 мс / 1 с ≤ 25 мс / 1 с ≤ 30 мс / 1 с
Длительность переходного режима ≤ 1 мс ≤ 1 мс ≤ 1 мс ≤ 1 мс
Диапазон защиты от перегрузки 2 - 38 В 3 – 64 В 4 – 85 В 5 – 105 В
Погрешность установки защиты по напряжению 200 мВ 300 мВ 400 мВ 500 мВ
Коэффициент мощности 0,99
Компенсация подключения удаленной нагрузки 2 В 2 В 2 В 2 В

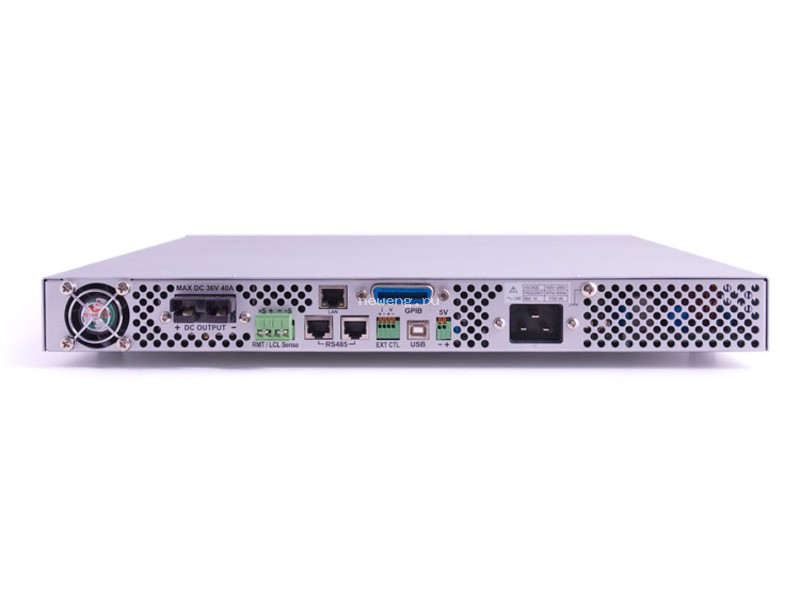

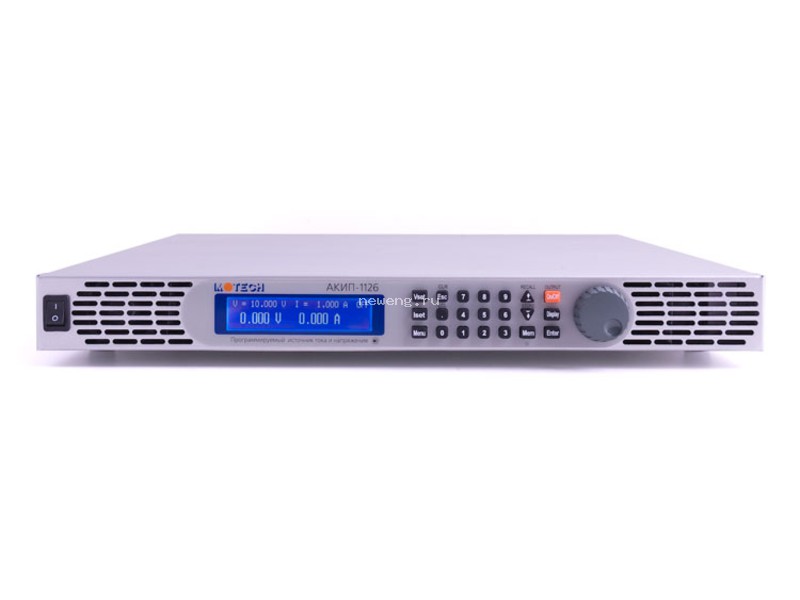

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1126, АКИП-1126 (GL)
