Особенностью данной серии является наличие в генераторах АКИП-3413 двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генераторы имеют переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. Новинки используют технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.
Генераторы имеют удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генераторы АКИП-3413 оснащены интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсом GPIB.
Генераторы имеют обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.
Высокая производительность генераторов, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генераторам лидерство в своем классе. Широкие функциональные возможности генераторов АКИП-3413 позволяют использовать их в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.

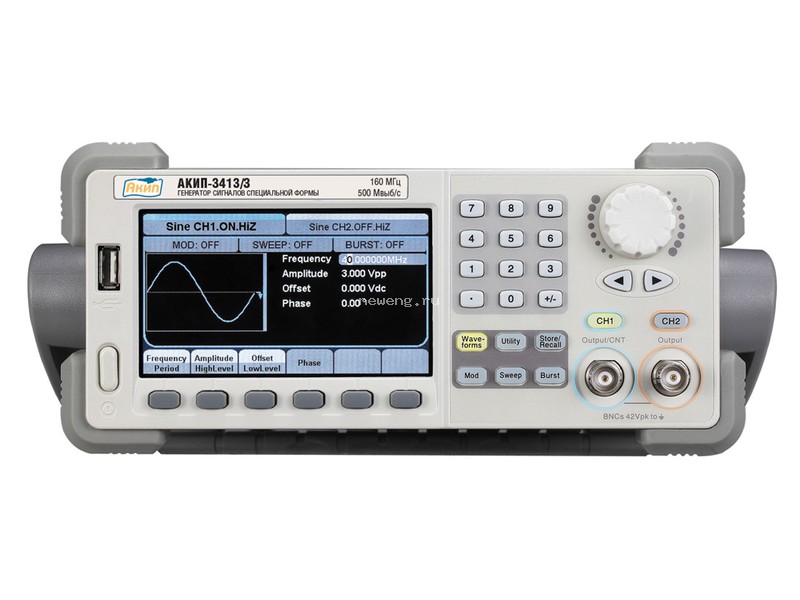

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-3413/1, АКИП-3413/2, АКИП-3413/3
- 2 канала (два независимых выхода)
- Каналы генератора имеют «плавающие» выходы, что позволяет прикладывать сигнал генератора, не имея ограничений относительно распределения потенциалов, существующих в тестируемом устройстве.
- Диапазон частот (синус): 1 мкГц – 80 МГц (АКИП-3413/1), 1 мкГц – 120 МГц (АКИП-3413/2), 1 мкГц – 160 МГц (АКИП-3413/3); для меандра до 50 МГц (в зависимости от модели)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
- Использование прямого цифрового синтеза (DDS)
- Внутренний опорный генератор: ±2×10-6 (опция: ±2×10-7)
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
- Режим формирования сигнала произвольной формы до 40 МГц
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
- Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
- Частотомер: 100 мГц - 200 МГц
- Интерфейс USB (ДУ, программирование), опция GPIB (внешний кабель-адаптер «USB-GPIB», 1м)
- ПО для формирования сигналов СПФ (EasyWave)
- Цветной графический дисплей (диаг. 11 см, 480×272)
- Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-3413/1, АКИП-3413/2, АКИП-3413/3
