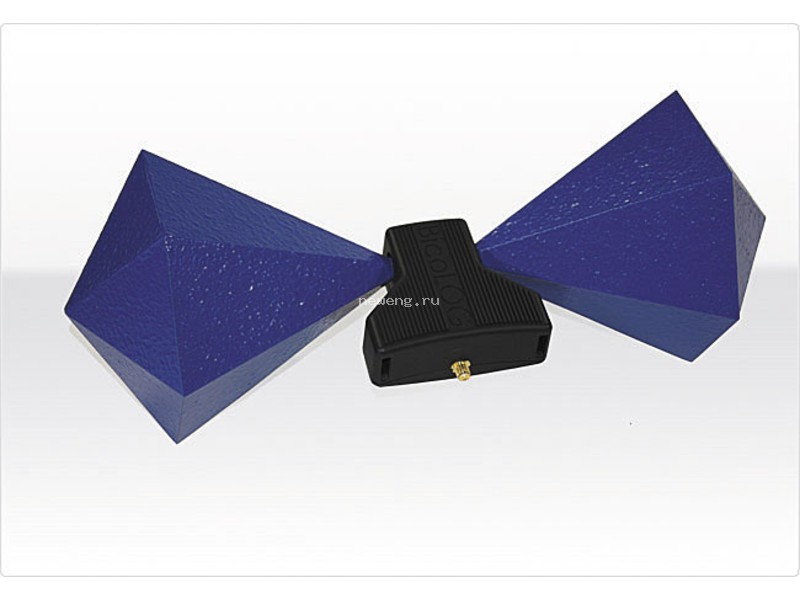

Практичные биконические антенны АКИП являются превосходным средством для проведения экономичных, но всё же очень точных измерений в нижней граничной частотой до 3 ГГц.
Эти радиально-изотропные антенны поставляются с типовыми подробными данными калибровки в порядке облегчения калибровки для различных измерительных систем. Антенны АКИП-9807/3 и АКИП-9807/4 сопровождаются калибровочной картой и, тем самым, обеспечивают максимальную точность измерений изначально! Высококачественные измерительные антенны АКИП имеют очень малый вес и, таким образом, превосходно подходят для мобильного оборудования, а также для лабораторного использования. Каждая антенна АКИП-9806 и АКИП-9807 имеет высококачественный соединитель N и поэтому может быть подсоединена практически к любому измерительному оборудованию.
В поставку входят типовые КАЛИБРОВОЧНЫЕ ДАННЫЕ.
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-9807/1, АКИП-9807/2, АКИП-9807/3, АКИП-9807/4, АКИП-9807/5, АКИП-9807/6
- Диапазон частот: от 50 МГц до 700 МГц (АКИП-9807/1), от 30 МГц до 1 ГГц (АКИП-9807/2, АКИП-9807/5), от 20 МГц до 1 ГГц (АКИП-9807/3, АКИП-9807/6), от 20 МГц до 3 ГГц (АКИП-9807/3)
- Усиление от-45 до 1 дБи (в зависимости от модели)
- Максимальная входная мощность: 1 Вт
- КПД антенны: 17-51 дБ/м (в зависимости от модели)
- До 296 точек калибровки с шагом 5 и 10 МГц (в зависимости от модели)
- Оптимизация для измерений ЭМС (АКИП-9807/5 и АКИП-9807/6)
- Разъем для подключения: SMA
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-9807/1, АКИП-9807/2, АКИП-9807/3, АКИП-9807/4, АКИП-9807/5, АКИП-9807/6
