Fluke Norma 4000/5000

Модели

Надежные и высокоточные измерения для исследования и разработки мощного электрооборудования

Компактные анализаторы электроснабжения серии Fluke Norma обеспечивают возможности новейшей измерительной технологии и помогают специалистам при испытаниях и разработке электродвигателей, преобразователей, систем освещения, источников электропитания, трансформаторов и автомобильных компонентов.

Созданные на базе патентованной широкополосной архитектуры, эти приборы обеспечивают высокую точность измерений токов и напряжений в однофазных и трехфазных системах, анализ гармоник, быстрое преобразование Фурье (FFT), а также расчет мощности и других производных параметров.

В состав серии входят трехфазный анализатор электроснабжения Fluke Norma 4000 и шестифазный анализатор электроснабжения Fluke Norma 5000. Эти прочные и надежные анализаторы имеют непревзойденное соотношение цена/качество, обеспечивая простоту использования и надежность измерений как в полевых условиях, так и в лаборатории, в составе приборного оснащения испытательных стендов.

Применение

• Электродвигатели и инверторные приводные системы – Возможности подробного анализа спектра и динамического расчета крутящего момента позволяют выполнять точные измерения коммутационных потерь, внесенных инвертором, и получить исчерпывающую оценку нестационарных изменений крутящего момента и гармоник на высоких частотах.
• Инверторные приводные системы – Возможность одновременного измерения всех параметров электрической и механической мощности в пределах одного временного окна позволяет исследовать влияние компонентов друг на друга и на всю систему.
• Системы освещения – Широкая полоса пропускания 10 МГц и высокая частота замеров до 1 МГц обеспечивают подробный анализ сигналов на балластных выходах. Уникальная методика шунтирования обеспечивает надежные измерения мощности на очень высоких частотах. Одновременное измерение входной и выходной мощности позволяет мгновенно вычислить потери на балластном сопротивлении.
• Трансформаторы – Возможность синхронного измерения мощности в шести фазах обеспечивает высокую точность расчетов кпд и потерь мощных трансформаторов даже при низких значениях коэффициента мощности. Возможно также синхронное многофазное измерение сопротивления обмоток трансформатора.
• Автомобильные системы – Синхронное измерение входных электрических и выходных механических параметров обеспечивает получение полного набора данных об эффективности функционирования и потерях как отдельных компонентов, так и приводной системы в целом.

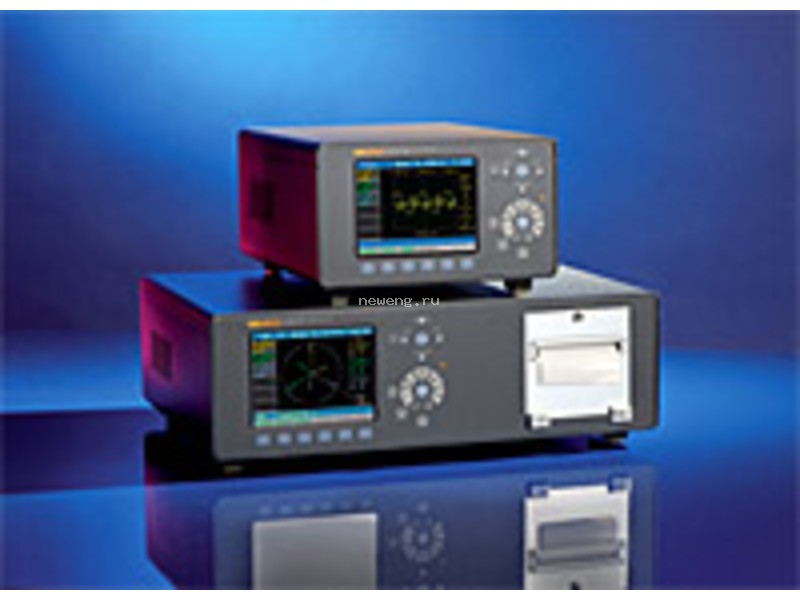

Fluke Norma 4000:Трехфазный анализатор электроснабжения Fluke Norma 4000 идеально походит для измерений в полевых условиях, благодаря простоте использования и обращения при непревзойденном соотношении цена/качество. Характеристики прибора: От 1 до 3 фазовых модулей, цветной дисплей с диагональю 144 мм, анализ гармоник, режим осциллографа, режим векторной диаграммы, функция регистрации данных, программное обеспечение для ПК Fluke NormaView и 4 МБ оперативной памяти для хранения данных с возможностью расширения.

Fluke Norma 5000: Шестифазный анализатор электроснабжения Fluke Norma 5000 имеет самую широкую полосу пропускания среди имеющихся в продаже приборов данного класса и идеально подходит для испытаний и анализа при разработке преобразователей частоты и осветительного оборудования. Характеристики прибора: От 3 до 6 фазовых модулей, опциональный встроенный принтер, а также все характеристики и функции, указанные выше для Fluke Norma 4000.

• Компактная конструкция делает его портативным и экономит рабочее пространство.
• Простой пользовательский интерфейс гарантирует легкую, интуитивно понятную работу.
• Разнообразные стандартные конфигурации позволяют выбрать наиболее подходящие для конкретных приложений наборы функций.
• Одновременное параллельное измерение всех фаз дает точную картину динамического изменения величин во всех фазах в каждый заданный момент времени.
• Все входы гальванически развязаны во избежание короткого замыкания при решении различных задач.
• Измерение гармоник напряжения, тока и мощности до 40-й включительно обеспечивает данные для полного анализа.
• Функции анализа частотного спектра с применением быстрого преобразования Фурье (FFT), векторной диаграммы и цифрового осциллографа (DSO) включены в базовый блок для обеспечения полного анализа полученных данных.
• Выбираемое пользователем время усреднения – от 15 мс до 3600 с – для проведения динамический измерений.
• Встроенная память 4 МБ (с возможностью расширения до 128 МБ) для хранения результатов измерений.
• Быстрое и несложное подключение к компьютеру – через интерфейсы RS232 и USB, входящие в стандартную комплектацию, или дополнительные интерфейсы IEEE488, Ethernet или USB2.0.
• Интерфейс PI1 для измерения процессов, позволяющий выполнять измерения крутящего момента и скорости с помощью внешних датчиков, и 4 аналоговых выхода для измерения параметров электродвигателей и приводов.
• Частота дискретизации 341 КГц или 1 МГц для детального анализа сигналов.
• Полоса пропускания от нуля до 3 МГц / 10 МГц для выполнения надежных и высокоточных измерений.
• Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов).

Фазовые модули

В комплект анализатора электроснабжения Fluke Norma 4000 может входить до трех фазовых модулей, а в комплект анализатора электроснабжения Fluke Norma 5000 - до шести фазовых модулей. Пользователи могут выбрать фазовый модуль, наиболее подходящий для конкретной задачи. Характеристики определяются моделью фазового модуля.

Каждый подключаемый фазовый модуль состоит из каналов измерения напряжения и тока. Каждый канал измерения доступен для всех базовых блоков, однако для каждого блока можно использовать только один тип канала (например, блок с четырьмя фазами может использовать 4 x PP40 или 4 x PP64). Ознакомьтесь со стандартными конфигурациями.

Общий обзор фазовых модулей
