Tektronix PSPL5547

цена по запросу

шт.

Picosecond Pulse Labs теперь является частью Tektronix. Та же высокая производительность, которой вы привыкли ожидать от продуктов Picosecond Pulse Labs, теперь доступна вам со всемирной поддержкой Tektronix. Разветвители питания Tektronix используются для подачи питания на активное устройство, такое как усилитель, лазерный диод, фотодиод или оптический модулятор с током или напряжением смещения, и обеспечивают прохождение высокоскоростных сверхширокополосных сигналов с минимальным искажением. Эти разветвители питания обладают низкими вносимыми потерями, очень широким частотным диапазоном и исключительной производительностью во временной области.

Описание Характеристики Файлы

The PSPL5547 is a broadband, coaxial bias insertion tee and DC blocking capacitor. It was designed to have a very low cutoff frequency of only 5 kHz. It passes fast rise pulses with a minimum of waveform distortion. Its rise time is 23 ps. The frequency response is very flat, and the -3 dB bandwidth extends from 5 kHz to 15 GHz. The PSPL5547 is supplied with a 1 mH choke and terminal strip for connection to the DC bias.

Key performance specifications

5 kHz to 15 GHz
23 ps rise time
50 V, 500 mA

Typical performance

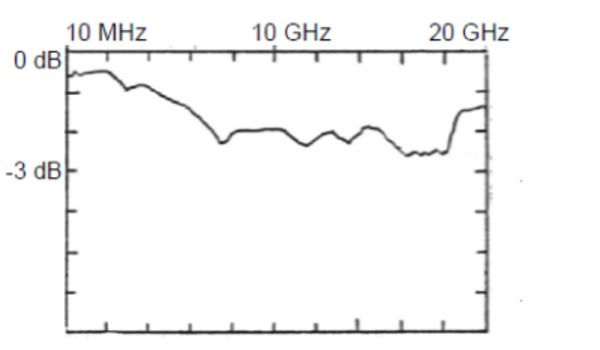

1 dB/div log plot to 20 GHz Insertion Loss

1 db/div log plot to 20 GHz Insertion Loss

5 db/div log plot to 20 GHz Return Loss

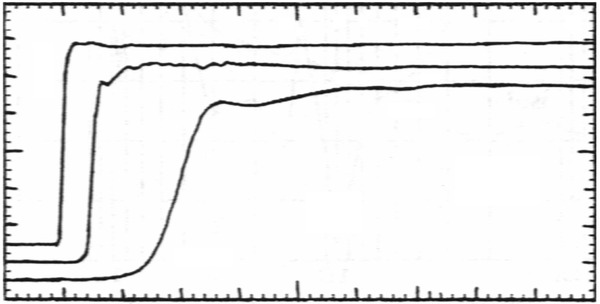

Top to bottom: 500 ps/div, 100 ps/div, and 20 ps/div. Response to 15 ps rise time input step

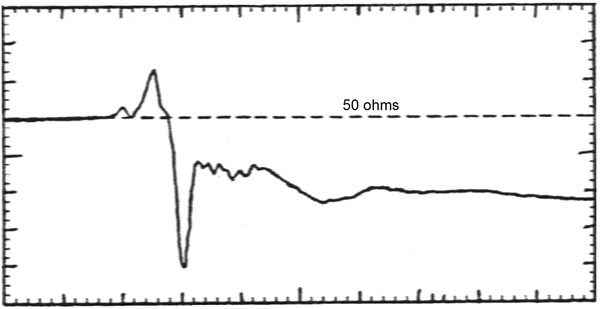

2.5% rho/div and 200 ps/div. 35 ps TDR of AC port

Ordering information

Models

PSPL5547: BIAS TEE, 15 GHz, 50 V

Модель	Полоса частот	Низкая частота -3 дБ	Макс. постоянный ток	Макс. напряжение постоянного тока	Время нарастания сигнала
PSPL5547	15 ГГц	5 кГц	500 мА	50 В	23 пс

Specifications

Parameter	Symbol	Units	Minimum	Typical	Maximum	Comments
Impedance	Z	ohms		50
Upper 3 dB frequency	f_c,h	GHz	10	>15
Lower 3 dB frequency	f_c,l	kHz		5		12 kHz w/o inductor
Rise time	t_r	ps		23	35	10 – 90%
Insertion loss	S₂₁	dB		0.5
Input (AC) Return Loss	S₁₁	dB		23		f = 100 MHz
Refl. Coefficient (35 ps TDR)	Γ	%		-5		t > 200 ps
DC voltage	V	V			50
DC current	I	mA			500
Capacitance	C	μF		0.44		- 50%, + 80%
Inductance	L	mH		1.34		±30% ¹
Resistance	R	ohms		1.5
RF power	P	W			2	Average power
Isolation	S₁₃	dB		30
DC path bandwidth	f_c,DC	kHz		6
RF Connectors	SMA jacks (f)
DC Connector	Solder pin
Warranty	One Year

Mechanical dimensions

¹A 1 mH choke is supplied with the bias tee. It is to be wired in series directly to the DC in solder terminal on the coax module. This is a high impedance point. Avoid using long wire, especially coax, for this connection. Do not locate the choke close to ground. Excessive stray capacitance will cause a resonance that will appear as a dip in the insertion loss between 1 and 10 MHz
