Tektronix PSPL5541A

цена по запросу

шт.

Picosecond Pulse Labs теперь является частью Tektronix. Та же высокая производительность, которой вы привыкли ожидать от продуктов Picosecond Pulse Labs, теперь доступна вам со всемирной поддержкой Tektronix. Разветвители питания Tektronix используются для подачи питания на активное устройство, такое как усилитель, лазерный диод, фотодиод или оптический модулятор с током или напряжением смещения, и обеспечивают прохождение высокоскоростных сверхширокополосных сигналов с минимальным искажением. Эти разветвители питания обладают низкими вносимыми потерями, очень широким частотным диапазоном и исключительной производительностью во временной области.

Описание Характеристики Файлы

The Model PSPL5541A is a very broadband, coaxial bias insertion tee and DC blocking capacitor. It passes very fast rise pulses with a minimum of waveform distortion. Its rise time is only 8 ps. The frequency response is flat over many decades, and the -3 dB bandwidth extends from 80 kHz to beyond 26 GHz.

Key performance specifications

80 kHz to 26 GHz
8 ps rise time
50 V, 100 mA

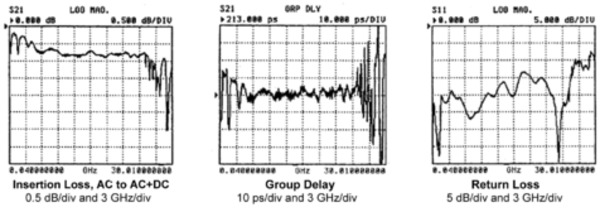

Typical performance

Ordering information

Models

PSPL5541A: BIAS TEE, 26 GHz, 50 V

Модель	Полоса частот	Низкая частота -3 дБ	Макс. постоянный ток	Макс. напряжение постоянного тока	Время нарастания сигнала
PSPL5541A	>26 ГГц	80 кГц	100 мА	50 В	8 пс

Specifications

Parameter	Symbol	Units	Minimum	Typical	Maximum	Comments
Impedance	Z	Ohms		50
Upper 3 dB frequency	f_c,h	GHz		>26
Lower 3 dB frequency	f_c,l	kHz		80
Rise time	t_r	ps		8	12	10 – 90%
Insertion loss	S₂₁	dB		0.4 1 1.5		Typical f < 6 GHz f < 20 GHz
Return loss	S₁₁	dB		20 >15		f = 100 MHz f < 10 GHz
Refl. Coefficient (35 ps TDR)	Γ	%		-5		t > 1 ns (AC Port)
DC voltage	V	Volts			50
DC current	I	mA			100
Capacitance	C	μF		0.02		+/-20%
Inductance	L	mH		1		+/-20%
Resistance	R	Ohm		3.7
RF power	P	W			2	Average power
Isolation	S₁₃	dB		>40
DC path bandwidth	f_c,DC	kHz		16
Delay	Td	ps		213		AC port to AC+DC port
RF Connectors	SMA jacks (f)
DC Connector	SMA jack (f)
Warranty	One Year

Mechanical dimensions
