    • Tektronix PSPL5530B

    цена по запросу
    шт.

    Picosecond Pulse Labs теперь является частью Tektronix. Та же высокая производительность, которой вы привыкли ожидать от продуктов Picosecond Pulse Labs, теперь доступна вам со всемирной поддержкой Tektronix. Разветвители питания Tektronix используются для подачи питания на активное устройство, такое как усилитель, лазерный диод, фотодиод или оптический модулятор с током или напряжением смещения, и обеспечивают прохождение высокоскоростных сверхширокополосных сигналов с минимальным искажением. Эти разветвители питания обладают низкими вносимыми потерями, очень широким частотным диапазоном и исключительной производительностью во временной области.

    Описание Характеристики Файлы

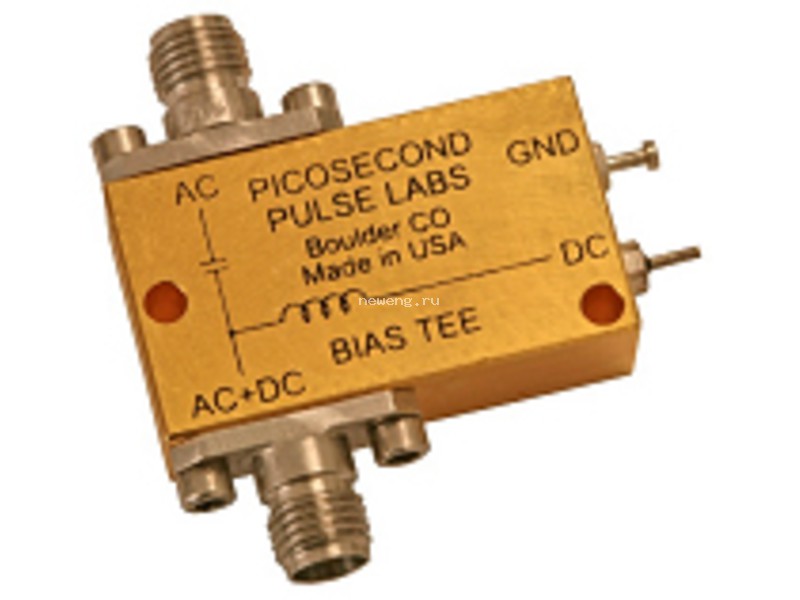

    The PSPL5530B is a broadband coaxial bias insertion tee for low current applications such as biasing avalanche photo diodes. It is rated for 200 V. It is designed to pass fast rise time pulses with minimum waveform distortion. The rise time is 35 ps, with a -3 dB bandwidth extending from 20 kHz to 12.5 GHz.

    Key performance specifications

    • 20 kHz to 12.50 GHz
    • 35 ps rise time
    • 200 V, 10 mA

    Typical performance


    Insertion Loss, AC to AC+DC


    Return Loss, AC Port


    Isolation, AC to DC

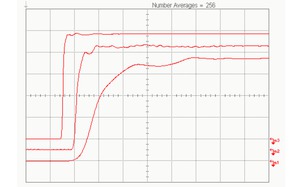

    Top to bottom: 500 ps/dic, 100 ps/div, 20 ps/div; Response to Step with 15 ps rise time


    2.5% rho/div and 200 ps/div; 35 ps TDR of AC port

    Ordering information

    Models

    PSPL5530B
    BIAS TEE, 12.5 GHz, 200 V
    Модель Полоса частот Низкая частота -3 дБ Макс. постоянный ток Макс. напряжение постоянного тока Время нарастания сигнала
    PSPL5530B 12,5 ГГц

    20 кГц

    10 мА

    200 В

    		 35 пс

    Specifications

    Parameter Symbol Units Minimum Typical Maximum Comments
    Impedance Z ohms   50
    Upper 3 dB frequency fc,h GHz 10  12.5
    Lower 3 dB frequency fc,l kHz   20
    Rise time tr ps   35  40  10 – 90%
    Insertion loss S21 dB   0.2  0.5  (0.01 – 1 Ghz)
    Return loss S11 dB RL > 25 dB – 3 dB / GHz * f (GHz)
    RL > 15 dB – 1 dB / GHz * f (GHz)    		 0.1 5 GHz
    Refl. Coefficient (35 ps TDR) Γ %   ±8
    –2.5     		   t t > 200 ps
    DC voltage V V     200
    DC current I mA     10
    Capacitance C μF   0.082    ±20%
    Resistance R k ohms   1
    RF power P W     2  Average power
    Isolation S13 dB   45
    20     		   f f > 1 GHz
    DC path bandwidth fc,DC kHz   30
    RF Connectors SMA jacks (f)
    DC Connector SMA jack (f)
    Warranty One Year



    Mechanical dimensions
