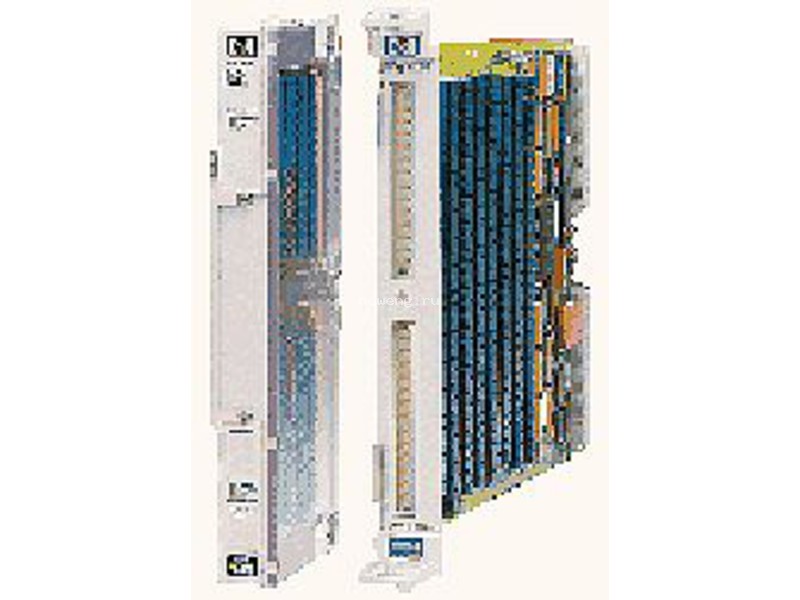

Keysight E1467A Матричный коммутатор в формате VXI, 8х32

0 руб.
шт.

E1467A Матричный коммутатор в формате VXI, 8х32

Описание Характеристики Файлы
"

Матричный коммутатор Keysight E1467A представляет собой однослотовый модуль в формате VXI типоразмера C. Эта матрица размером 8х32 обеспечивает коммутацию сигналов как высокого, так и низкого уровня в каждой точке пересечения. Модуль E1467A имеет наилучший показатель стоимости на точку пересечения для больших матричных систем. Он позволяет создавать матрицы большего размера с помощью соединительного кабеля, что дает возможность соединять строки и столбцы разных модулей. В результате один 13-слотовый базовый блок E1401B может содержать до 3072 двухпроводных точек пересечения.

В модуле E1467A используется та же плата коммутации, что и в модулях E1465A и E1466A. Конфигурация каждого из этих приборов определяется типом используемой в нем клеммной колодки. Таким образом можно изменить топологию матрицы, просто установив другие клеммные колодки, которые приобретаются отдельно. Для создания матрицы 8х128 и больше требуется использование четырех матричных модулей и соединение между собой строк и столбцов на клеммных колодках. Модули E1465A, E1466A и E1467A имеют идентичные характеристики (за исключением перекрестных помех) и обеспечивают одинаковую плотность каналов, но с разным количеством строк и столбцов.


"
