Rohde&Schwarz VTC

цена по запросу
шт.

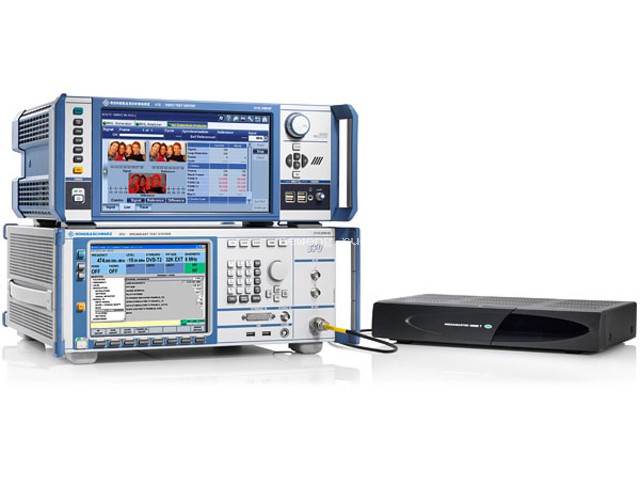

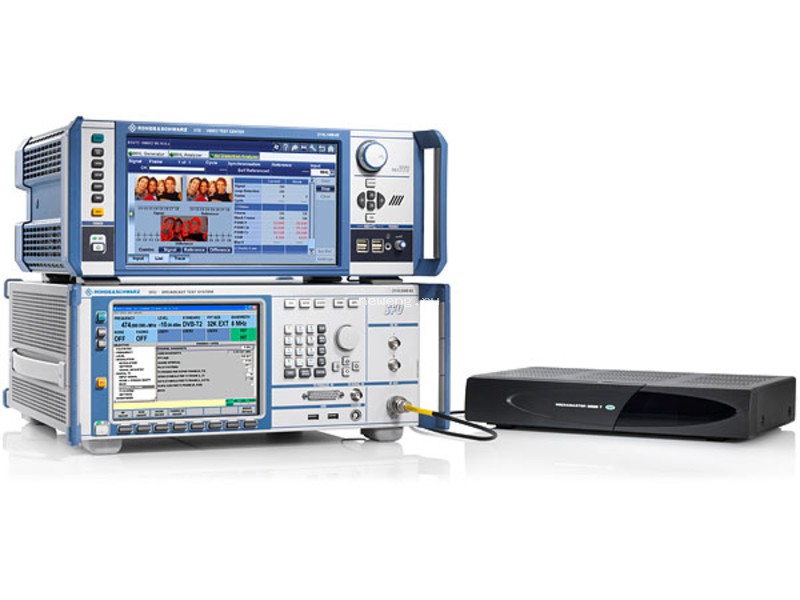

Центр тестирования видео R&S®VTC — это универсальная платформа для тестирования видео- и аудиоинтерфейсов устройств бытовой электроники в ходе НИОКР, когда требуется работать с большим разнообразием приложений и различными технологиями аудиовизуальных интерфейсов. Разработанная с учетом требований завтрашнего дня модульная платформа позволяет разместить до восьми тестовых модулей. Она может быть оснащена дополнительным программным обеспечением, чтобы в максимальной степени соответствовать требованиям конкретных задач.

Описание Характеристики Файлы

Универсальная платформа тестирования аудиовизуальных интерфейсов для испытаний в ходе НИОКР источников и потребителей.
Анализ различия изображений в режиме реального времени для тестирования передачи видеосигналов по сетям LTE или для нахождения мест прерывания передачи изображения (PFP) телевизионных приставок
Комплексное тестирование протоколов и анализ аудио- и видеосигналов
Созданная с учетом требований завтрашнего дня модульная платформа, позволяющая разместить до восьми измерительных модулей

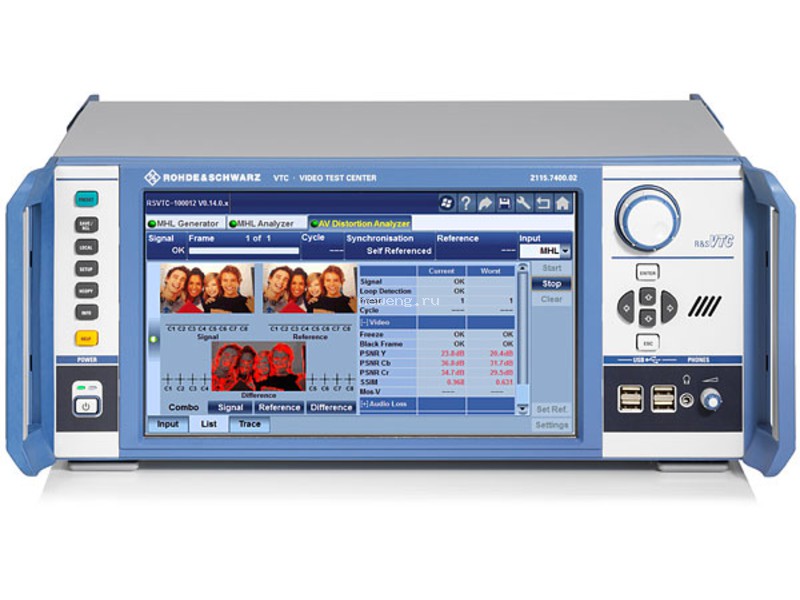

Локализованный пользовательский интерфейс с сенсорным экраном
Встроенные функции автоматизации тестирования и подготовки отчетов

R&S®VTC — базовый модуль

Общие характеристики

Рабочий диапазон температур



от +5 °C до +45 °C

Размеры

без ручек

445 × 176 × 307 мм
(17,5 × 6,9 × 12,1 дюйм.)

Масса



12,0 кг (26,5 фунт.)



Расширение MHL

R&S®VT-B2350 MHL RX/TX

Интерфейс



MHL вх. (HDMI тип A), MHL вых. (микро USB), HDMI вых. (тип A, вспомогательный)

Стандарт мобильного канала высокого разрешения



MHL 1.2

Анализ MHL

Основные данные



Видеоформаты и синхронизация (режим 24 бит), аудиоформаты и частоты дискретизации, параметры HDCP, состояние синхронизации CBUS

Кадры вспомогательной информации CEA-861E InfoFrames



Анализ кадров вспомогательной информации InfoFrame AVI, аудио, SPD и MPEG

Декодирование



Экранное видео, встроенное воспроизведение аудио

Генерация сигналов MHL

Тестовые таблицы



Статические тестовые таблицы (все видеоразрешения MHL, режим 24 бит)

Аудио



Тестовые тоновые сигналы (все аудиоформаты PCM и частоты дискретизации)

Чтение расширенных данных идентификации дисплея (EDID)



Отображение данных EDID

R&S®VT-K355 MHL CTS — тестирование потребителей

Тестирование потребителей MHL CTS

В соответствии с CTS 1.2, разд. 4.2

Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP

Тестирование адаптеров MHL CTS

В соответствии с CTS 1.2, разд. 5.2

Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP

R&S®VT-K2355 MHL CTS — тестирование источников



В соответствии с CTS 1.2, разд. 3.2

Тестирование кодирования TMDS, видеорежимы, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование подкоманд RCP



Расширение HDMI

R&S®VT-B2360 HDMI RX 225 МГц, R&S®VT-B2361 HDMI RX 300 МГц

Интерфейс

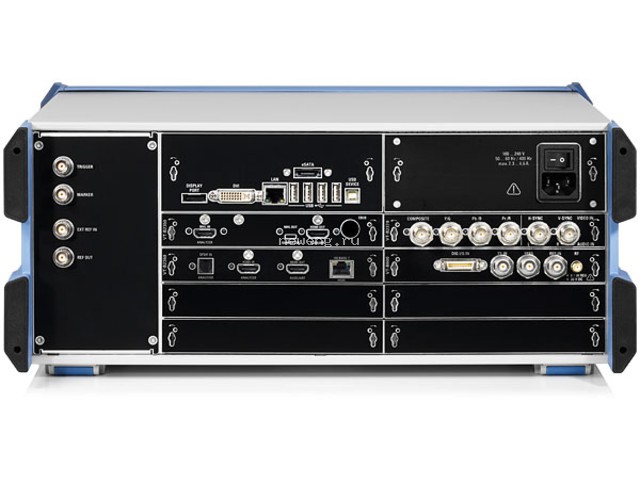

HDMI вх. (HDMI тип A), HDMI вых. (всп.), HEAC (RJ-45), S/PDIF вх. (оптический)

Стандарт мультимедийного интерфейса высокого разрешения



HDMI 1.4c

Анализ сигналов HDMI

Основные данные



Видеоформаты и синхронизация, аудиоформаты и частоты дискретизации, параметры HDCP

Кадры вспомогательной информации CEA-861E InfoFrames



Анализ кадров вспомогательной информации InfoFrame AVI, аудио, SPD и MPEG

Декодирование



Экранное видео, встроенное воспроизведение аудио

R&S®VT-K2100 — анализ видеосигналов

Видеоскоп



Одиночный, последовательный и наложенный просмотр сигналов; Маркер и дельта-маркер для измерения временных параметров и уровня

Векторный анализатор



Измерения цветовых параметров, значения пикселей RGB

R&S®VT-K2110 — проверка аудиовизуальных параметров



Определение соответствия неподвижных и динамических изображений

R&S®VT-K2111 — анализ аудиовизуальных искажений



Пиковое отношение сигнала к шуму (PSNR), коэффициент структурного сходства (SSIM), прерывание передачи изображения, замораживание изображения, черные кадры, пропущенные кадры, ошибки пикселей

R&S®VT-K2150 — анализ аудиосигналов



Уровень, суммарные гармонические искажения + шум, амплитудно-частотная характеристика, отношения сигнала к шуму, помехи между каналами, соотношение фаз между каналами
