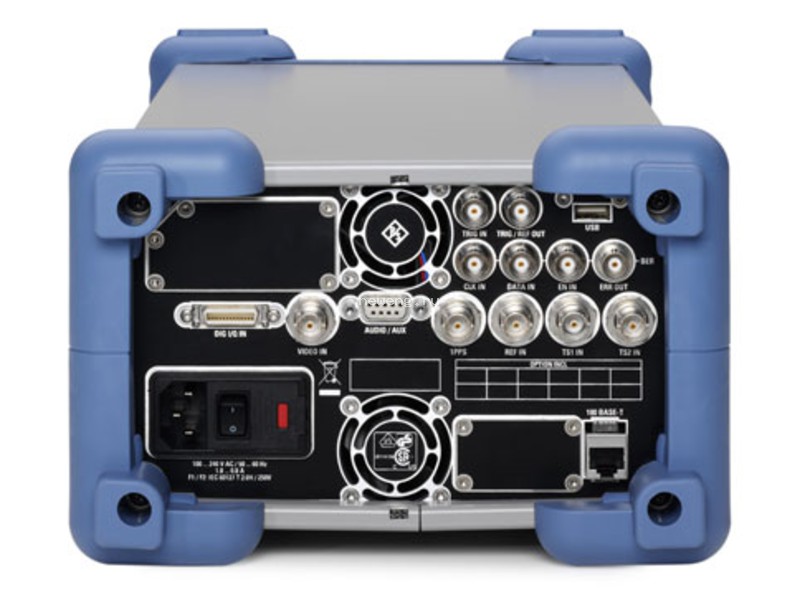

Rohde&Schwarz SFE

цена по запросу
шт.

Утвержденный тип средств измерений.

Описание Характеристики Файлы

Мультистандартная платформа тестирования вещательного оборудования
Генерация сигналов в реальном времени на основе стандартов цифрового и аналогового вещания
Широкий диапазон частот с сигналами высокого качества
Встроенный блок воспроизведения транспортного потока и генератор видео/аудиосигналов
Генератор импульсов произвольной формы
Идеальное дополнение к многоцелевой системе тестирования вещательного оборудования R&S®SFU
Встроенный генератор шума и тестер коэффициента ошибочных битов (BER)
Компактный корпус и удобный графический интерфейс пользователя

Характеристика

Параметр

Величина

ВЧ-сигнал

Частотный диапазон

100 кГц – 2,5 ГГц



Частотное разрешение

1 Гц



Уровень

От –100 дБм до +15 дБм



Точность уровня

<1,0 дБ

Спектральная чувствительность

Однополосный фазовый шум (SSB), ном., при 300 МГц со смещением несущей на 20 кГц

<–115 дБн/Гц



Широкополосный шум
>10 МГц

<–135 дБн/Гц

Режимы цифровой модуляции

Наземное ТВ

DVB-T, DTMB, ISDB-T, ATSC/8VSB, ATSC/AVSB



Кабельное ТВ

DVB-C, J.83/B



Спутниковое ТВ

DVB-S/DSNG, DVB-S2, DirecTV



Мобильное ТВ

DVB-H, T-DMB,
ISDB-T1-segment (частичный прием),
DMB-TH, MediaFLOTM



Цифровое радиовещание

DAB, DRM (форма сигнала), ISDB-Tsb

Режимы аналоговой модуляции

Аналоговое ТВ

B/G, D/K, I, M/N, L



Аналоговое радиовещание

AM/FM/RDS

Квадратурный (I/Q) модулятор

Частотный диапазон

0-35 МГц

Генератор шума

ВЧ-полоса

96 МГц



Функции распределения

По Гауссу, статическая,
раздельно для каналов I и Q

Измерение коэффициента ошибочных битов (BER)

Измерение псевдослучайной двоичной последовательности (PRBS)

Тактовый сигнал, данные, включение BER



Измерение транспортного потока MPEG-2

ASI-вход

Генератор транспортных потоков

Скорость передачи данных

Макс. 90 Мбит/с

Общая информация

Платформа ПК

Windows XP Embedded



Дистанционное управление

SCPI 199.5



Ethernet

10/100BaseT, RJ-45



USB

2.0



Диапазон рабочих температур

От +5°C до +45°C



Питание

90-240 В перем.тока,
50-60 Гц



Габариты

235х155х465 мм



Вес

<6 кг
