Функции измерения сигналов аналоговых и цифровых ТВ-сигналов
- Полнофункциональный анализатор спектра

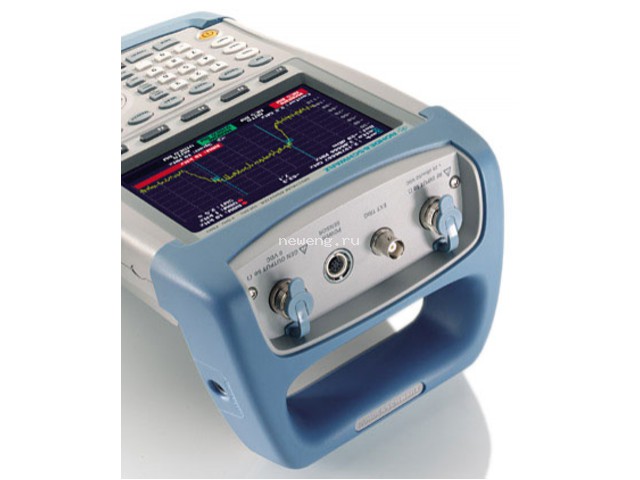

- Комбинированный ASI/видеовыход
- Компактный, прочный корпус
- До четырех часов работы от встроенного аккумулятора

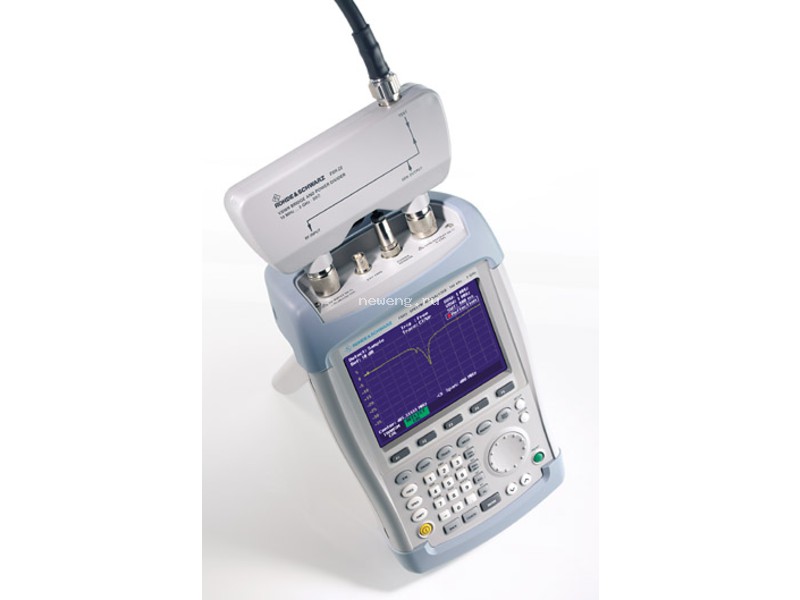

- Обширный набор принадлежностей для измерений разного характера

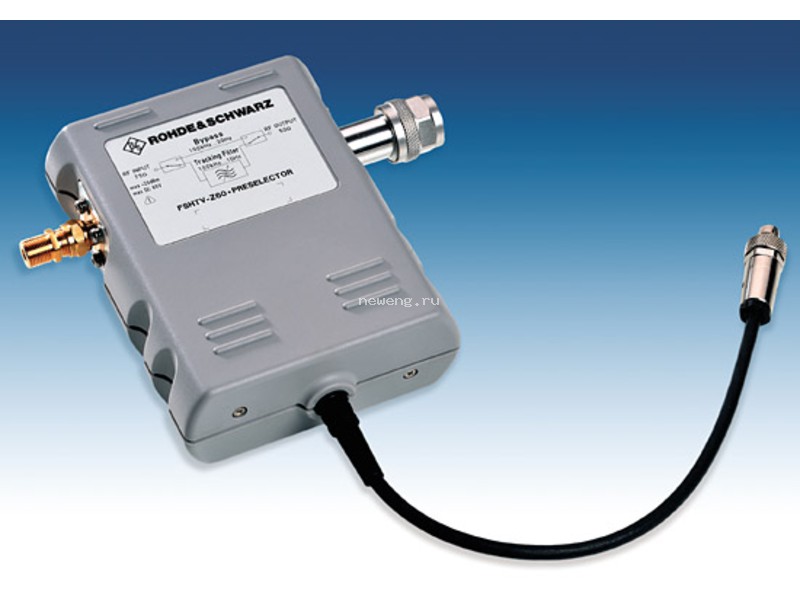

- Дополнительный преселектор с 75-омным ВЧ входом
| Параметры устройств |
Значения |
|
Анализатор спектра |
|
|
Диапазон частот |
от 100 кГц до 3 ГГц |
|
Разрешающая способность по частоте |
от 100 кГц до 1 МГц |
|
Видеополосы |
от 10 Гц до 1 МГц |
|
Отображаемый средний уровень шумов (DANL) |
ном. –135 дБм (100 Гц) |
|
Точка пересечения по интермодуляционным составляющим (TOI) |
ном. 13 дБм |
|
Фазовый шум SSB |
<–100 дБ ниже несущей (1 Гц) при отстройке 100 кГц |
|
Время свипирования при полосе обзора = 0 Гц |
от 100 мкс до 100 с |
|
Детекторы |
с выборкой, макс/мин пиковый, автопиковый |
|
Погрешность измерения уровня |
<1,5 дБ, ном. 0,5 дБ |
|
Стандартный уровень |
от –80 дБм до +20 дБм |
| Приемник цифрового ТВ (дополнение R&S®FSHTV-K21 для QAM, R&S®FSHTV-K22 для 8VSB) | |
|
Методы модуляции |
4QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 8VSB |
|
Полоса в зависимости от стандарта |
6 МГц, 7 МГц и 8 МГц |
|
Скорость потока символов QAM / ATSC |
2-6,999 МГц /10,762238 МГц |
|
Собственный коэффициент ошибок модуляции (при включенном эквалайзере) |
>35 дБ |
| Приемник аналогового ТВ | |
|
Стандарты |
B, G, H, D, K, I, L, M, N, |
|
Стандарты звука |
IRT-A2, NICAM, BTSC, EIA-J |
|
Видеополосы |
зависят от стандарта |
|
Собственный шум (С/Ш) видеосигнала, взвешенный в соответствии со стандартом CCIR, п. 567 |
>50 дБ |
| Общая информация | |
|
Габариты |
170×120×270 мм |
|
Вес |
2,8 кг |
