Rohde&Schwarz ETL

цена по запросу
шт.

Утвержденный тип средств измерений.

Описание Характеристики Файлы

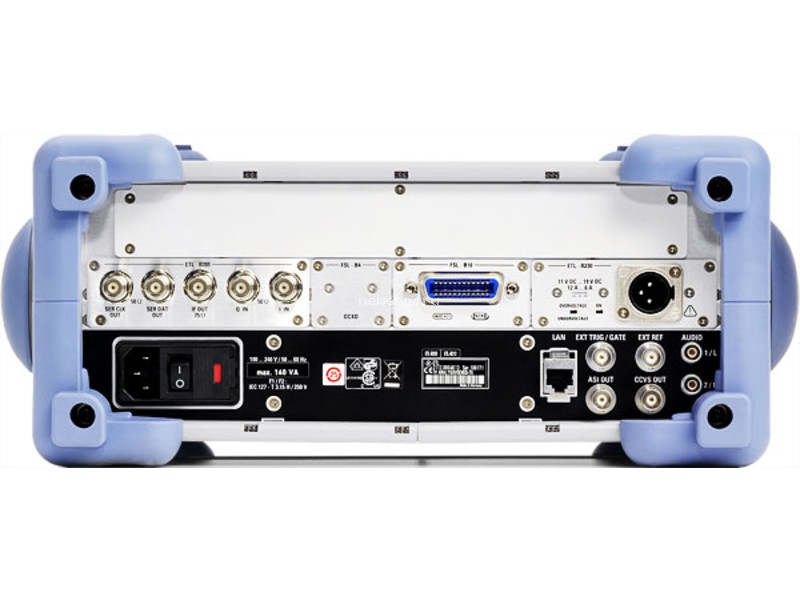

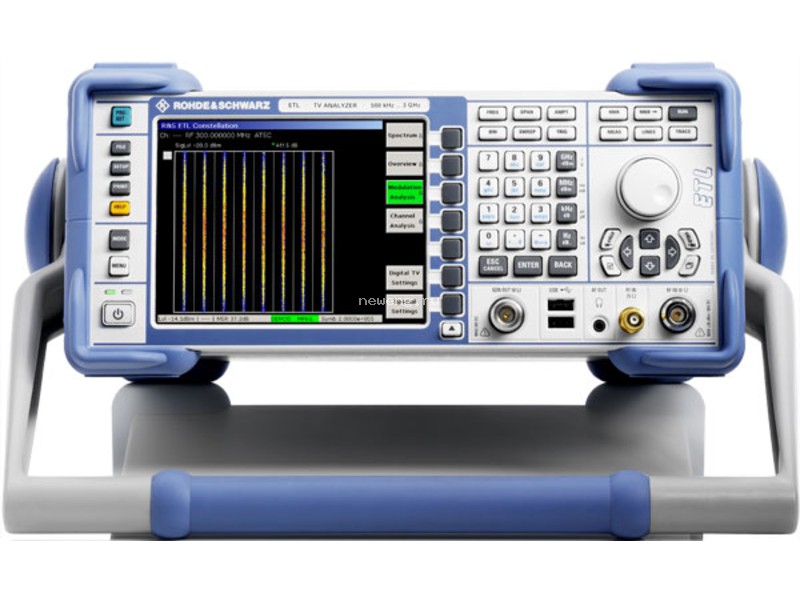

ТВ анализатор R&S®ETL компании Rohde & Schwarz представляет собой совершенно новую мультистандартную платформу для анализа ТВ сигналов. Он объединяет в себе функции испытательного ТВ приемника и анализатора спектра, обеспечивая при этом высокую точность измерений. Передовая концепция прибора позволяет реализовать новые ТВ стандарты программно и аппаратно. Это позволило объединить в одном приборе и цифровые (например, DVB-T/H), и аналоговые ТВ стандарты. Для всех стандартов в анализаторе R&S®ETL используется демодуляция в реальном масштабе времени.

  • Мультистандартность
  • Программные и аппаратные демодуляторы
  • Работа всех демодуляторов в режиме реального времени
  • Выходы модулирующих сигналов
  • Широкий набор функций анализа различных ТВ сигналов
  • Встроенные функции анализа спектра
  • Анализ и мониторинг MPEG-2 (опционально)
  • Конструкция прибора оптимально приспособлена как для переносного, так и для стационарного использования
  • Возможность анализа сигналов ТВ аналоговых стандартов, а также цифровых стандартов DVB-T/H, ATSC/8VSB, DTMB (Китай), ISDB-T, T-DMB/DAB, J.83/B и DVB-C (J.83/A/C)
 Общие характеристики

Диапазон частот

от 500 кГц до 3 ГГц

Погрешность частоты

1 x 10-6

С термостатированным кварцевым генератором (ОСХО) R&S®FSL-B4

1 x 10-7

Фазовый шум

тип. зн. -103 дБн (1 Гц) при отстройке 10 кГц от несущей, 500 МГц

Отображаемый средний уровень шумов

Предусилитель выкл.

от 50 МГц до 3 ГГц; < -140 дБмВт (1 Гц)

Предусилитель вкл.

500 МГц: тип. зн. -162 дБмВт (1 Гц)
3 ГГц: тип. зн. -158 дБмВт (1 Гц)

Точка пересечения третьего порядка (TOI)

тип. зн. +18 дБмВт

Анализ ТВ сигналов

Преселектор

R&S®ETL-B203, встроенный (опция)

РЧ вход

разъем типа N, 50 Ом, дополнительный разъем типа F, 75 Ом с опцией RS®ETL-B203

Необходимые условия анализа аналогового ТВ (ATV)

нет, функции анализа аналогового ТВ уже включены в базовый модуль

Стандарты ATV

B/G, I, D/K, K1, M, N

Необходимые условия для анализа DVB-T/H

R&S®ETL-K240

Необходимые условия для анализа ATSC/8VSB

R&S®ETL-K220 (поставляется с июня 2008 г.)

Необходимые условия для анализа DVB-C (J.83/A/C)

R&S®ETL-K210 с R&S®ETL-B210 или R&S®ETL-B216

Необходимые условия для анализа DTMB

R&S®ETL-B215 или R&S@ETL-B216

Необходимые условия для анализа T-DMB/DAB

R&S®ETL-K250 (поставляется с декабря 2008 г.)

Анализ спектра

Полосы разрешения

Стандартное исполнение

от 300 Гц до 10 МГц в последовательности 1/3, дополнительно 20 МГц с нулевой полосой обзора

С R&S®FSL-B7

от 10 Гц до 10 МГц в последовательности 1/3, дополнительно 1 Гц (с фильтром FFT)

Видео полосы

от 10 Гц до 500 МГц

Полоса демодуляции I/Q

20 MГц

Детекторы

пол./отр. пиковый, автопиковый, среднеквадратичный, квазипиковый, среднего значения, с выборкой

Погрешность измерения уровня

< 0,5 дБ

Следящий генератор

входит в базовый модуль

Диапазон частот

от 1 МГц до 3 ГГц

Уровень выходного сигнала

от -20 дБмВт до 0 дБмВт

Анализ и мониторинг MPEG

Необходимые условия для анализа MPEG

R&S®ETL-B280 с R&S®ETL-K282

Стандарты передачи

DVB, ATSC, SCTE

Вход TS

1 (+1 внутренний)

Режим

ASI, SMPTE 310M

Макс. скорость передачи данных через все входы

128 Мбит/с

Декодирование видео и аудио

Представление ТВ изображения на экране R&S®ETL

Необходимые условия для аналогового ТВ (ATV)

R&S®ETL-B280

Необходимые условия для DTV (SD)

R&S®ETL-B280 с R&S®ETL-K281

Видеоформаты

MPEG-2 (MP@ML)



H.264/AVC (MP)

Аудиоформаты

MPEG-1/MPEG-2, уровень I

HDTV и Dolby

R&S®ETL-K281

Видеоформаты

MPEG-2 (MP@HL)



H.264/AVC (MP)

Аудиоформаты

Dolby Digital AC-3
