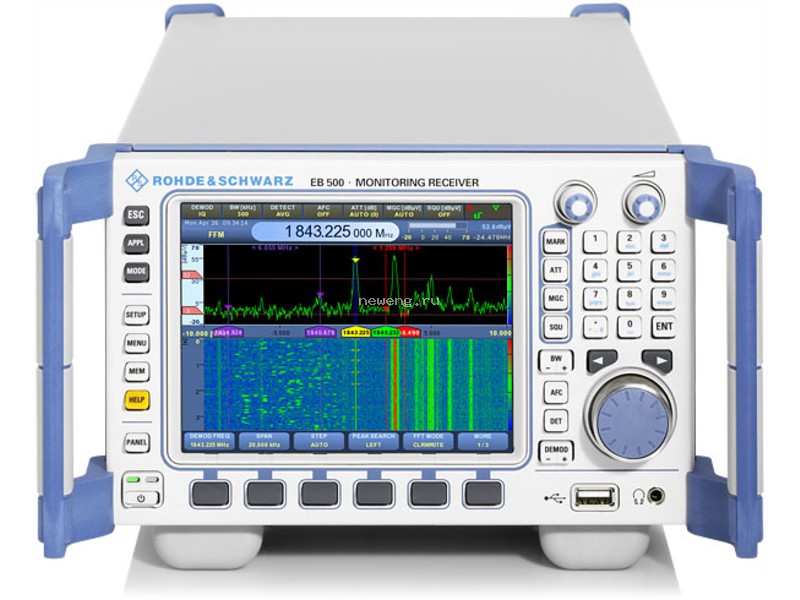

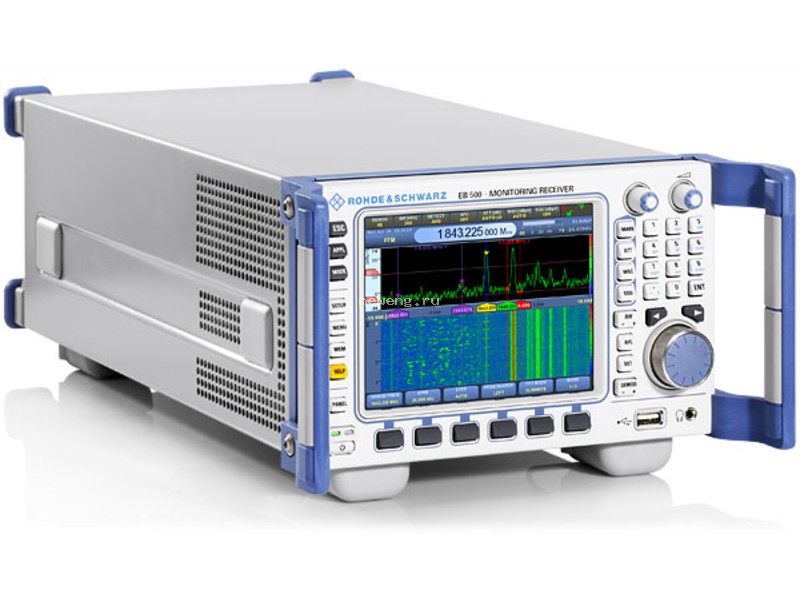

Rohde&Schwarz EB500

цена по запросу
шт.

Измерительный приемник реального времени

Описание Характеристики Файлы

Утвержденный тип средств измерений.
Регистрационный номер в Госреестре: 52129-12

Диапазон рабочих частот от 9 кГц до 6 ГГц
Высококачественный преселектор для приема сигналов даже в  условиях плотной загрузки спектра
Полоса анализа реального времени до 20 МГц
3 дополнительных цифровых приемника в полосе анализа  реального времени
Скорость сканирования радиочастотного спектра до 12 ГГц/с
Полихромное отображение спектра ПЧ для контроля  импульсных сигналов
Видео спектр для отображения демодулированных сигналов
Режим временной диаграммы
Два независимых тракта анализа для демодуляции/измерений  и обзора радиочастот
Широкополосная демодуляция для точного измерения уровня  даже очень коротких импульсов
Цифровой фазовый пеленгатор сигналов
Низкое потребление энергии, возможность работы от сети  постоянного тока
Программное обеспечение удаленного управления в комплекте  поставки R&S®EB500-Control
Отображение карты местности на экране прибора
Запись спектральных данных радиоконтроля на внутреннюю  память приемника

Технические данные

Диапазон рабочих частот:

от 9 кГц до 6 ГГц.

Разрешение по частоте:

1 Гц.

Частота внутреннего опорного генератора:

10 МГц.

Пределы относительной погрешности воспроизведения частоты опорного генератора:

±10-6.

Точка пересечения по интермодуляционным составляющим второго порядка:

от 1 МГц до 32 МГц не менее 70 дБм (режим малых искажений);

от 20 МГц до 6 ГГц не менее 50 дБм (режим малых искажений).

Точка пересечения по интермодуляционным составляющим третьего порядка (режим малых искажений):

от 1 МГц до 32 МГц не менее 30 дБм (отстройка 150 кГц);

от 20 МГц до 650 МГц не менее 15 дБм (отстройка 2 МГц);

от 650 МГц до 6 ГГц не менее 10 дБ (отстройка 2 МГц).

Уровень подавления зеркального канала приема промежуточной частоты (ПЧ):

от 9 кГц до 32 МГц прямое преобразование (зеркальный канал приема отсутствует);

от 20 МГц до 6 ГГц не менее 80 дБ.

Уровень подавления каналов приема ПЧ

от 9 кГц до 32 МГц прямое преобразование;

от 20 МГц до 6 ГГц не менее 80 дБ.

Коэффициент шума:

от 9 кГц до 32 МГц не более 15 дБ (нормальный режим от 400 кГц до 32 МГц);

от 20 МГц до 3,6 ГГц не более 14 дБ (нормальный режим);

от 3,6 ГГц до 6 ГГц не более 20 дБ (нормальный режим).

Чувствительность:

АМ (полоса 6 кГц, SINAD = 12 дБ, частота модуляции 1 кГц, m=0,5) от 9 кГц до 32 МГц не более минус 107 дБ;

от 20 МГц до 3,6 ГГц не более минус 107 дБ;

от 3,6 ГГц до 6 ГГц; не более минус 101 дБ.

ЧМ (полоса 15 кГц, SINAD = 25 дБ, частота модуляции 1 кГц, девиация 5 кГц) от 9 кГц до 32 МГц не более минус 107 дБ;

от 20 МГц до 3,6  ГГц не более минус 107 дБ;

от 3,6 ГГц до 6 ГГц; не более минус 101 дБ.

SSB (с боковой полосой) (полоса 2,4 кГц, SINAD = 10 дБ, Δf 1 кГц) от 9 кГц до 32 МГц не более минус 113 дБ;

от 20 МГц до 3,6 ГГц не более минус 113 дБ

от 3,6 ГГц до 6 ГГц не более минус 107 дБ.

CW (полоса 600 Гц, SINAD = 10 дБ)

от 9 кГц до 32 МГц не более минус 119 дБ;

от 20 МГц до 3,6 ГГц не более минус 119 дБ;

от 3,6 ГГц до 6 ГГц не более минус 113 дБ.

Режимы демодуляции

АМ, ЧМ, ФМ, ИМ, I/Q, ТВ (все полосы ПЧ);

верхняя, нижняя боковая полоса, CW, независимая боковая полоса (полоса ПЧ не более 9 кГц).

Диапазон установки порогового шумоподавителя:

от минус 30 до 120 дБмкВ.

Регулировка усиления:

АРУ (быстрый/стандартный/медленный режимы);

ручная (шаг 1 дБ).

Автоматическая подстройка частоты:

автоматическая повторная настройка для нестабильных по частоте сигналов ± 1/2 полосы ПЧ (от 100 Гц до 20 МГц).

Ширина полосы пропускания канальных фильтров ПЧ:

100 Гц, 150 Гц, 300 Гц, 600 Гц, 1 кГц, 1,5 кГц, 2,1 кГц, 2,4 кГц, 2,7 кГц, 3,1 кГц, 4 кГц, 4,8 кГц, 6 кГц, 9 кГц, 12 кГц, 15 кГц, 30 кГц, 50 кГц, 120 кГц, 150 кГц, 250 кГц, 300 кГц, 500 кГц, 800 кГц, 1 МГц, 1,25 МГц, 1,5 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц.

Коэффициент прямоугольности канальных фильтров ПЧ:

≤1:1,7 для фильтров от 100 Гц до 2 МГц (по уровням ослабления 3 дБ и 60 дБ);

≤1:1,6 для фильтра 5 МГц (по уровням ослабления 3 дБ и 50 дБ).

Разрешение АЦП:

16 бит.

Диапазон измерения уровня входного сигнала:

от минус 147 дБм до 13 дБм с разрешением 0,1 дБ.

Погрешность измерений уровня сигнала:

± 1,5 дБ.

Тип детектора:

средний, пиковый, быстрый, среднеквадратический.

Режим измерений (режим свипирования):

непрерывный, периодический (время измерений от 0,5 мс до 900 с или автоматический).

Разрешение по частоте:

автоматическое или ручное перекрытие полос до 50 %;

FFT (4096 точек), разрешение по частоте 0,625, 1,25, 2,5, 3,125, 6,25, 12,5, 25, 31,25, 50, 62,5, 100, 125, 200, 250, 312,5, 500, 625 Гц; 1, 1,25, 2, 2,5, 3,125, 5, 6,25, 8,333, 10, 12,5, 20, 25, 50, 100, 200, 500 кГц, 1, 2 МГц.

Диапазон установки полосы обзора:

1 кГц, 2 кГц, 5 кГц, 10 кГц, 20 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц, 5 МГц, 10 МГц, 20 МГц.

Режимы отображения:

перезапись, усреднение, удержание мин., удержание макс., гистограмма, пульсация.

Измерение параметров модуляции (с опцией EB500-IM):

АМ (глубина модуляции): АМ, АМ+, АМ–, m = от 0 до 999,9 %, разрешение 0,1, fмакс = 2,5 МГц.

Погрешность определения не более 5 % для полос ≤ 1 МГц; не более 7 % для полос > 1 МГц (С/Ш более 40 дБ, ЗЧ = 1 кГц).

ЧМ (девиация): ЧМ, ЧМ+, ЧМ–, Δf = от 0 до 10 МГц, разрешение 1 Гц, fмакс = 2,5 МГц (fмод + девиация).

Погрешность определения не более 2 % от применяемой полосы ПЧ (абсолютн.) (С/Ш более 40 дБ, ЗЧ = 1 кГц).

ФМ: Δφ = от 0 до 12,5 рад, разрешение 0,01 рад, fмакс = 2,5 МГц (fмод + девиация).

Погрешность определения не более 0,1 рад (С/Ш более 40 дБ, ЗЧ = 1 кГц).

Характеристики сканирования:

Сканирование по памяти: 10 000 определяемых ячеек памяти, скорость сканирования до 500 каналов/с;

Сканирование по частоте: выбираемая начальная/конечная частота и шаг, скорость сканирования до 500 каналов/с;

Панорамное сканирование (с опцией R&S EB500-PS): ВЧ спектр с выбираемой начальной/конечной частотой, шаг по частоте: 100 Гц, 125 Гц, 200 Гц, 250 Гц, 500 Гц, 625 Гц, 1 кГц, 1,25 кГц, 2 кГц, 2,5 кГц, 3,125 кГц, 5 кГц, 6,25 кГц, 8,333 кГц, 10 кГц, 12,5 кГц, 20 кГц, 25 кГц, 50 кГц, 100 кГц, 200 кГц, 500 кГц, 1 МГц, 2 МГц.

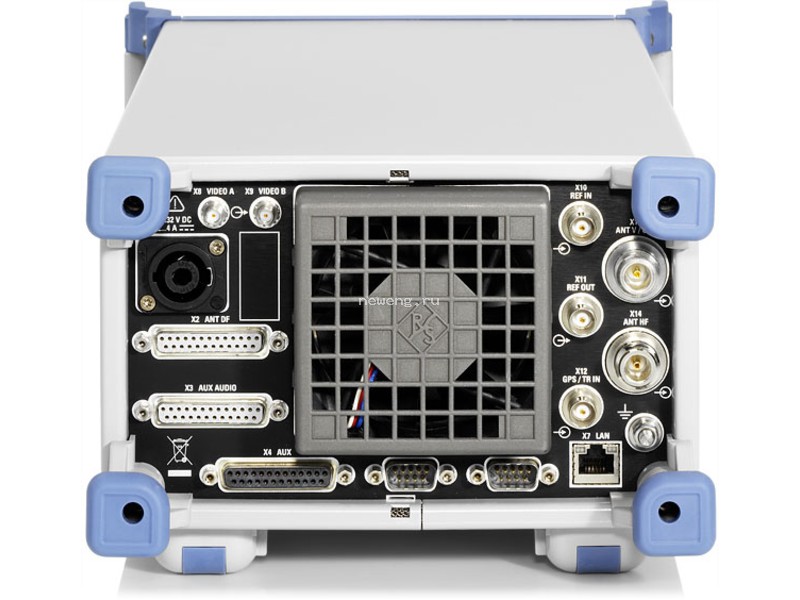

Тип входа:

1 вход ВЧ, N-тип, 50 Ом;

1 вход ВЧ/ОВЧ/УВЧ (комбинированный), N-тип, 50 Ом (коммутируемый).

КСВН входа:

До 3,6 ГГц не более 2,0;

от 3,6 до 6 ГГц не более 2,5.

Допустимый входной уровень без повреждения:

15 дБм (по данным фирмы изготовителя)

Параметры преселектора

(по данным фирмы изготовителя):

от 9 до 400 кГц ФНЧ;

от 400 кГц до 32 МГц переключаемый ФВЧ/ФНЧ;

от 20 МГц до 1500 МГц перестраиваемый преселектор (ЖИГ-фильтр);

от 1500 МГц до 6 ГГц полосовой фильтр.

Ступенчатый аттенюатор:

в диапазоне от 400 кГц до 32 МГц - от 0 до 25 дБ шагом 5 дБ (ручная или автоматическая установка);

в диапазоне от 20 МГц до 6 ГГц – от 0 до 40 дБ с шагом 1 дБ.

Габаритные размеры (ширина×высота×длина):

не более 213×132×450 мм.

Масса:

не более 7,5 кг (базовая комплектация без опций).

Рабочие условия эксплуатации:

температура окружающего воздуха от 0 до 55 ºС;

относительная влажность воздуха при температуре 20 ºС 80%;

атмосферное давление от 630 до 800 мм рт. ст.

Температура хранения:

от минус 20 до 60 ºС.
