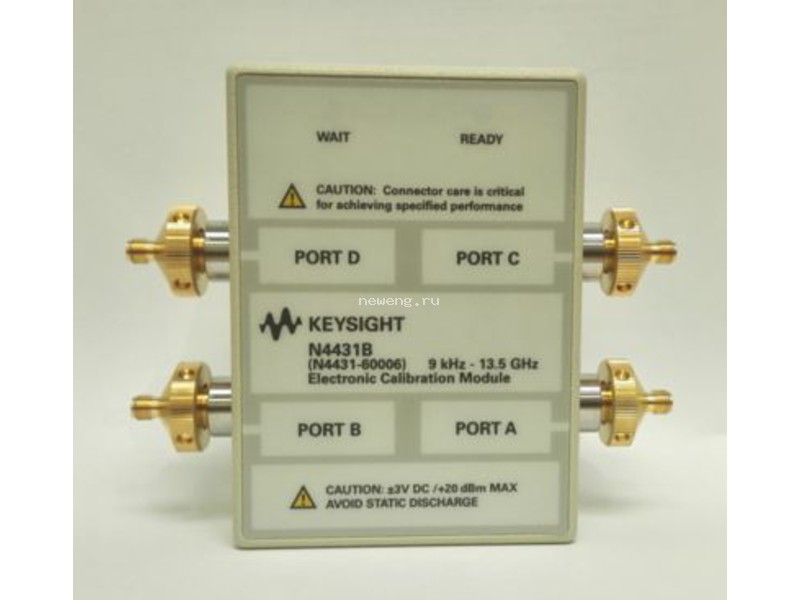

Keysight N4431B ВЧ модуль электронной калибровки, от 9 кГц до 13,5 ГГц, 4 порта

0 руб.
шт.

N4431B ВЧ модуль электронной калибровки, от 9 кГц до 13,5 ГГц, 4 порта

Описание Характеристики Файлы
"

ВЧ модуль электронной калибровки Keysight N4431B позволяет ускорить и упростить процесс калибровки векторных анализаторов цепей и при этом повысить ее точность. Электронная калибровка (ECal) представляет собой метод точного определения характеристик векторных анализаторов цепей с однократным подключением. Выполнение полной трех- или четырехпортовой калибровки с помощью ECal занимает вдвое меньше времени и требует вдвое меньше подключений по сравнению с калибровкой, проводимой с помощью механических калибровочных комплектов. При этом точность электронной калибровки сопоставима с точностью калибровки механической. Традиционные методы механической калибровки требуют активного участия оператора, что повышает вероятность появления ошибок. При проведении электронной калибровки оператор просто подключает модуль ECal к анализатору цепей, а дальнейшее управление процессом осуществляется с помощью программного обеспечения.

Модули электронной калибровки являются образцовыми мерами, служащими для передачи размера единицы величины в анализаторы цепей. Анализаторы цепей Keysight серий PNA и ENA обеспечивают непосредственное управление модулем N4431B через интерфейс USB. Для анализаторов серии PNA требуется версия прошивки 2.5.

Примечание. Работа в частотном диапазоне от 9 кГц до 300 кГц возможна только при использовании анализатора цепей E5071C с прошивкой вер сии A.09.10 или выше.

"
