Fluke 2271A

Accessories common to all models:

Калибратор приборов пневматического давления, возможности которого можно увеличивать по мере роста масштабов современных и будущих производственных задач

Промышленный калибратор давления Fluke Calibration 2271A представляет полнофункциональное автоматизированное решение для калибровки широкого спектра измерителей и датчиков давления. Благодаря модульной конструкции можно составить конфигурацию прибора в соответствии с имеющимися задачами и бюджетом, а в дальнейшем расширять диапазон и точность для решения новых задач.

Калибратор приборов давления 2271A идеален для оснащения калибровочных лабораторий, поскольку в одном этом приборе имеются все возможности для калибровки широкого спектра измерителей давления. Все необходимое для выполнения калибровки уже имеется в конструкции прибора: достаточно лишь подключить источник сжатого воздуха. И сделанные инвестиции – это фундамент для будущего: при увеличении производственной нагрузки и изменении задач прибор 2271A можно модернизировать соответственно. Достаточно добавить измерительные модули.

Калибратор 2271A также замечательно подходит для лабораторий, где калибруют датчики давления и манометры, и где необходимо расширить возможности и повысить эффективность производственных процессов. Этот прибор легко установить и настроить, для этого не требуется привлекать самых квалифицированных специалистов. И процесс может быть полностью автоматизирован, что способствует повышению эффективности работы лаборатории.

Если имеется риск попадания загрязнения от производственных процессов в прибор, модель 2271A также оказывается хорошим выбором. Его дополнительная функция предупреждения загрязнения (CPS) является важным инструментом защиты от этой распространяющейся угрозы.

Графический интерфейс пользователя с интуитивно понятной структурой меню и выбором из десяти языков в сочетании с интуитивно понятной конструкцией прибора делает калибратор 2271A исключительно легким в изучении и использовании.

Обзор особенностей прибора 2271A

• Калибровка широкого спектра манометров и датчиков с помощью одного устройства
• Широкий диапазон измерений от -100 кПа до 20 МПа (от -15 до 3 000 фунтов на кв. дюйм)
• Сменные модули измерения давления упрощают процедуру изменения или добавления диапазонов измерений
• Встроенный модуль электрических измерений обеспечивает полнофункциональное решение для калибровки датчиков давления
• Встроенные сдвоенные испытательные патрубки (DUT) позволяют подключать несколько устройств для проведения испытаний
• погрешность измерения давления 0,02 % величины диапазона измерений
• Локализованный графический интерфейс на десяти языках по выбору пользователя

Широкий спектр применений сегодня и в будущем

Калибратор 2271A работает в диапазоне давлений от -100 до 20 МПа (-15 до 3 000 фунтов на кв. дюйм), что отвечает требованиям широкой гаммы измерительных приборов и датчиков. Благодаря модульной конструкции калибратор 2271A позволяет установить два модуля с различными диапазонами измерений на одном шасси. Можно приобрести лишь модули, отвечающие сегодняшним производственным задачам. Впоследствии, при изменении производственных задач и изменении номенклатуры измерений можно легко добавить диапазоны измерений заменой входных и выходных модулей в соответствии с изменившимися производственными задачами. Такая гибкость конструкции позволяет сохранять инвестиции в калибратор 2271A в последующие годы.

Встроенный модуль электрических измерений (EMM) с возможностью использования протокола HART позволяет создавать токовую петлю и полностью автоматически выполнять калибровку в диапазоне 4...20 мА таких устройств, как интеллектуальные датчики, манометры и переключатели. Достаточно включить и настроить калибратор 2271A, и можно идти заниматься другими задачами.

Модуль EMM выдает в электрическую цепь постоянное напряжение 24 В для измерения тока в мА и напряжения постоянного тока. В нем имеется встроенный резистор сопротивлением 250 Ом: который можно подключать и отключать, что исключает надобность во внешнем резисторе для работы протокола взаимодействия HART.

Обеспечиваемые калибратором 2271A характеристики точности полностью приведены в «Технических характеристиках» с подробным описанием погрешностей, поэтому всегда известна достоверность результатов измерений. Технический документ (Technical Note) доступен для загрузки на веб-сайте flukecal.com. Как и для всех приборов Fluke Calibration, эти технические характеристики являются стабильными, полными и достоверными.

Разнообразие модулей измерения давления

С устройством 2271A используются модули измерения давления PM200. В модулях измерения давления PM200 используется имеющий высокие показатели кремниевый датчик давления ‑ это экономичный способ выполнения точных измерений давления. Показатель погрешности 0,02% диапазона измерений учитывает как краткосрочные эксплуатационные факторы модуля (линейность, гистерезис и повторяемость), так и долгосрочную стабильность и погрешность стандарта калибровки. Пользователи могут быть уверены в достоверности результатов измерений PM200.

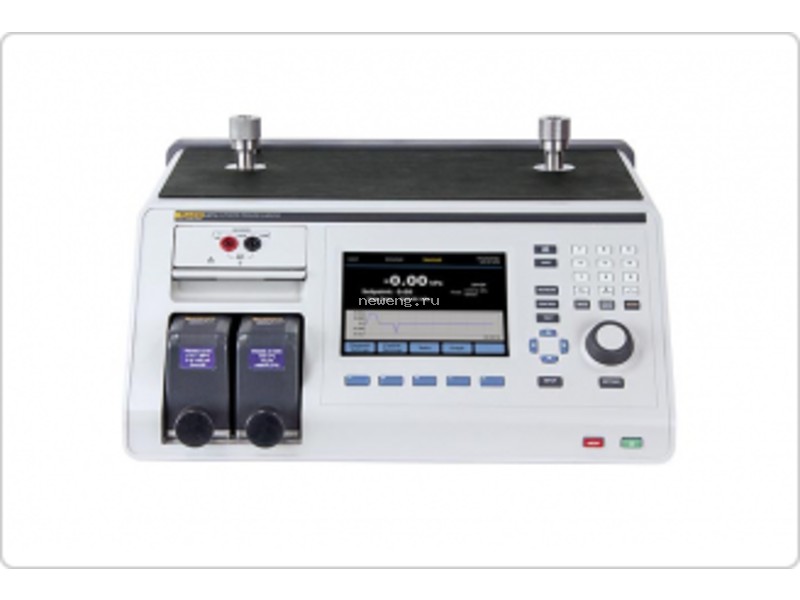

На шасси 2271A можно установить два модуля различных типов и с разными диапазонами измерения давления одновременно в соответствующей текущим потребностям комбинации. Число модулей, которые можно использовать с этой системой, не ограничено. Допускается «горячая» замена модулей с различными диапазонами измерения давления в зависимости от потребностей. Модули легко фиксируются и так же легко извлекаются на лицевой панели калибратора 2271A; достаточно просто вставить каждый модуль по специальной направляющей и зафиксировать его на месте поворотом ручки до характерного щелчка. Звук щелчка указывает на то, что модуль безопасно установлен на свое место, а специальное предохранительное устройство в ручке предотвращает чрезмерное затягивание. Благодаря ему не требуется проверять, затянут ли фиксатор чрезмерно или недостаточно.

Каждый модуль имеет усовершенствованную конструкцию с торцевым уплотнением, проверенную на отсутствие утечки под давлением, в три раза превышающим максимальное рабочее. Не нужно беспокоиться о том, что утечка в системе влияет на возможность измерения и управления давлением.


Удобно расположенные сдвоенные испытательные патрубки и контрольный патрубок

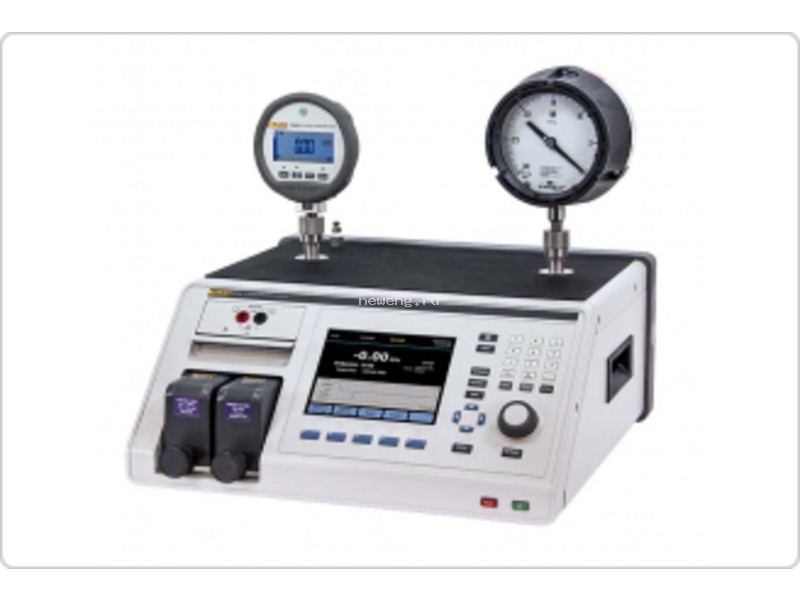

Сдвоенные испытательные патрубки на верхней панели прибора 2271A позволяют легко установить два проверяемых устройства для тестирования. Вертикальные испытательные патрубки позволяют легко подсоединить аналоговые манометры с круглой шкалой без использования дополнительных стендов или коллекторов. Имеются испытательные патрубки двух типов: стандартный HC20 или P3000. Оба типа испытательных патрубков позволяют затянуть усилием руки соединительный фитинг с резьбой NPT, BSP или метрической. Испытательный патрубок HC20 снабжен простым захватом и встроенной поддержкой соединений с резьбой M20, а испытательный патрубок вида P3000 обеспечивает обратную совместимость для обладателей грузопоршневых манометров Fluke Calibration P3000 или насосов для сравнительных испытаний P5500.

Расположенный также на верхней панели прибора 2271A контрольный патрубок предназначен для измерений относительно атмосферного давления.

Функции безопасности для защиты операторов и приборов

Каждый измерительный модуль, а также главное шасси имеют клапаны сброса давления для защиты прибора и операторов от случайной перегрузки по давлению. Устройство 2271A создано с применением надлежащей инженерно-технической практики. Безопасность является главным приоритетом и обеспечивается с помощью встроенных клапанов сброса давления, задаваемых пользователем предельных значений давления и кнопкой аварийного прекращения работы.

Предотвращение загрязнения

Если рабочая нагрузка включает в себя устройства, содержащие различные вещества, такие как вода, масло и газ, может возникать риск загрязнения, то есть в систему может попадать то, чего в ней быть не должно. Загрязнения могут закупоривать клапаны калибратора, приводить к износу его деталей и затруднять поддержание нужного давления. Если загрязнения попадут в датчик, он может фактически изменить поведение калибратора и исказить показания. Если существует риск попадания в прибор загрязнений, следует заказать дополнительную систему предотвращения загрязнения 6270A CPS для обеспечения чистоты клапанов калибратора и предотвращения попадания в них пыли.

Система предотвращения загрязнения CPS обеспечивает непревзойденный уровень защиты от загрязнений, поддерживая однонаправленный поток от контроллера, систему гравитационного отстаивания и двухступенчатую систему фильтрации.

Автоматизация с помощью ПО COMPASS® для повышения стабильности и пропускной способности

ПО Fluke Calibration COMPASS разработано специально для калибровки по давлению. ПО позволяет автоматизировать работу 2271A и выполнять полный цикл операций калибровки по давлению для одного или нескольких проверяемых устройств. ПО COMPASS устраняет факторы неопределенности, нередко возникающие при введении автоматизированных систем в эксплуатацию. 2271A также поддерживает полноценный интерфейс удаленного управления, позволяющий использовать устройство со специализированным ПО или другим оборудованием для сбора данных. Подробные сведения об этом интерфейсе приведены в Руководстве по эксплуатации 2271A.

Программа CarePlans помогает управлять стоимостью владения

Снижение времени вынужденного простоя и контроль стоимости владения с помощью сервисного плана CarePlan. Для клиентов, которым требуется расширенное гарантийное обслуживание, предлагаются годичные, трехлетние и пятилетние программы обслуживания Silver CarePlans.

Мы придем на помощь

Службы калибровки, тестирования и ремонта Fluke Calibration призваны удовлетворить ваши запросы быстро и по доступным расценкам; при этом поддерживается непревзойденный уровень качества, который является отличительной особенностью нашей компании. Наши лаборатории калибровки по давлению аккредитованы в соответствии с руководством ISO 17025. Мы поддерживаем калибровочные и ремонтные центры в разных точках мира, чтобы помогать поддерживать ваше оборудование в наилучшем рабочем состоянии.

Примечания.

• Модули с режимом измерения избыточного давления (PM200-GXXX и PM200-BGXXX) с диапазонами в 100 кПа (15 фунтов/кв. дюйм) и выше поддерживают режим измерения абсолютного давления при использовании барометрического эталонного модуля.
• Для температур от 15 °C до 18 °C и от 28 °C до 35 °C добавить 0,003 % всей шкалы на °C
• Погрешность для модулей с режимом измерения избыточного давления подразумевает выполнение установки на нуль. Погрешность модулей в режиме измерения абсолютного давления учитывает стабильность нуля в течение 1 года.
• Это значение может быть снижено до 0,05 % диапазона измерений, если установка нуля модуля PM200 выполняется постоянно для исключения компонента нестабильности нуля в течение года.
• Инструментальная погрешность модулей измерения избыточного давления, используемых в режиме измерения абсолютного давления с применением модуля эталонного барометрического модуля, рассчитывается как погрешность модуля в режиме избыточного давления плюс погрешность эталонного барометрического модуля.
