Тестирование изоляции до 10 кВ

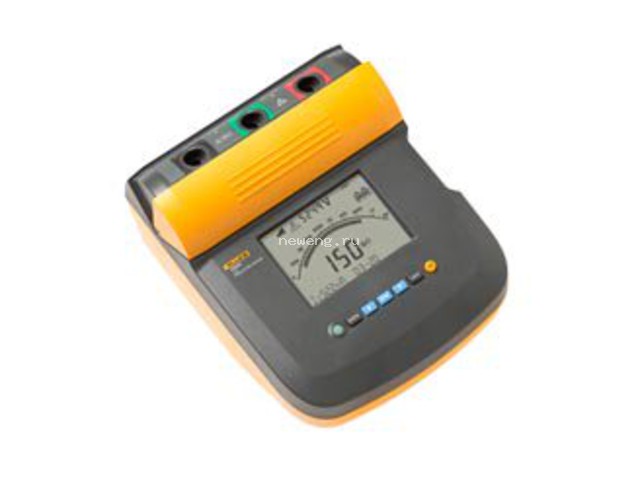

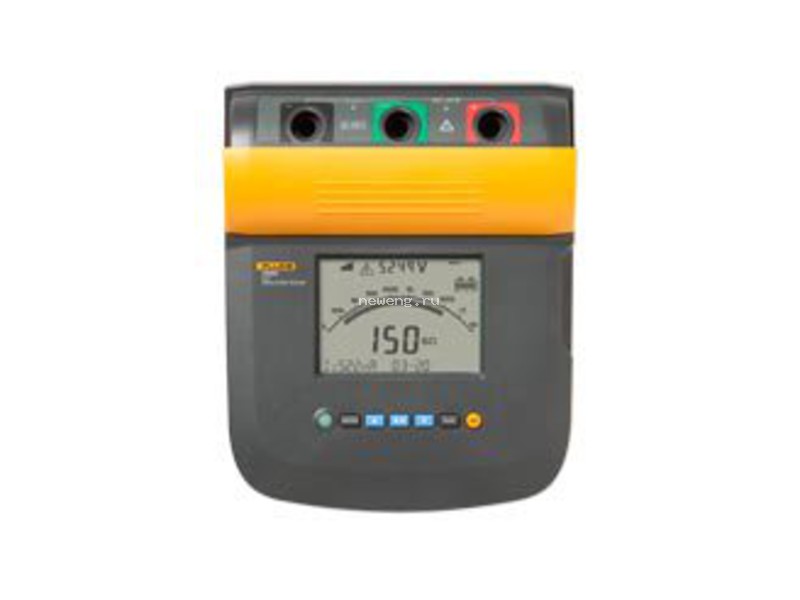

В 1555 и переработана Fluke 1550C изоляции измерители сопротивления, предлагают Тестирование изоляции до 10 кВ, что делает их идеальными для тестирования широкий спектр высоковольтного оборудования, включая коммутационные устройства, двигателей, генераторов и кабелей. Теперь Fluke Тестеры изоляции может проводить весь спектр испытательного напряжения, указанных в IEEE 43-2000 с лучшими в своем классе, 3-летняя гарантия и CAT IV 600 рейтингового V безопасности. С хранения измерений и интерфейс ПК, 1555 и 1550C идеально инструменты для профилактических или прогнозных программ технического обслуживания, предназначенных для выявления потенциальных отказов оборудования до их возникновения.
Основные характеристики:
- Испытательное напряжение до 10 кВ - это решение для любых измерительных задач
- Степень защиты CAT III 1000 В, CAT IV 600 В
- Функция обнаружения электрического пробоя предупреждает о наличии напряжения и для повышения безопасности пользователя выдает показания напряжения до 600 В переменного или постоянного тока
- Возможность изменения испытательного напряжения с шагом 50 В в диапазоне от 250 до 1000 В и с шагом 100 В при напряжении выше 1000 В
- Возможность хранения до 99 результатов измерений с присвоением уникальной, определяемой пользователем метки каждой ячейки памяти для упрощения вызова результатов из памяти
- Большая емкость аккумулятора позволяет выполнить более 750 тестов в интервале между подзарядками
- Автоматическое вычисление показателя поляризации (DAR) и коэффициента диэлектрических потерь (PI) без дополнительной настройки
- Система защиты исключает возникновение тока утечки при измерениях изоляции с высоким сопротивлением
- Большой цифровой/аналоговый жидкокристаллический дисплей для удобства просмотра
- Возможность измерения тока утечки и емкостного тока
- Функция линейного увеличения напряжения для испытания на пробой
- Возможность измерения сопротивления до 2 ТОм
- Таймер на 99 минут для испытаний с выдержкой по времени
- 3-летняя гарантия
Электрические характеристики
Погрешность тестера нормируется в течение одного года после калибровки в диапазоне рабочих температур от 0 °С до 35 °С. Для рабочих температур вне указанного диапазона (от -20 °С до 0 °С и от 35 °С до 50 °С), следует добавить ±0,25% на °С, в пределах 20% от диапазона следует добавить ±1% на °C.
Испытательное напряжение | Диапазон | Погрешность (± показаний) |
250 В | < 200 кОм от 200 кОм до 5 ГОм от 5 ГОм до 50 ГОм > 50 Гом |
не нормируется 5 % 20 % не нормируется |
500 В | < 200 кОм от 200 кОм до 10 ГОм от 10 ГОм до 100 ГОм > 100 ГОм |
не нормируется 5 % 20 % не нормируется |
1000 В | < 200 кОм от 200 кОм до 20 ГОм от 20 ГОм до 200 ГОм > 200 ГОм |
не нормируется 5 % 20 % не нормируется |
2500 В | < 200 кОм от 200 кОм до 50 ГОм от 50 ГОм до 500 ГОм > 500 ГОм |
не нормируется 5 % 20 % не нормируется |
5000 В | < 200 кОм от 200 кОм до 100 ГОм от 100 ГОм до 1 ТОм > 1 ТОм |
не нормируется 5 % 20 % не нормируется |
10000 В (1555 только) |
< 200 кОм от 200 кОм до 200 ГОм от 200 ГОм до 2 ТОм > 2 ТОм |
не нормируется 5 % 20 % не нормируется |
Диапазон гистограммы | от 0 до 1 ТОм |
Погрешность испытательного напряжения | -0 %, +10 % при токе нагрузке 1 мА |
Подавление наведенного тока из сети | Максимум 2 мА |
Скорость заряда для емкостной нагрузки | 5 секунд на мкФ |
Скорость разряда для емкостной нагрузки | 1,5 с/мкФ |
Диапазон | Погрешность | |
Измерение тока утечки | от 1 нА до 2 мА | ± (5 % + 2 нА) |
Измерение емкости | от 0,01 мкФ до 15,00 мкФ | ± (15 % показаний + 0,03 мкФ) |
Таймер | Диапазон от 0 до 99 минут |
Разрешение Уставка: 1 минута Индикация: 1 секунда |
Предупреждение о цепи под напряжением | Диапазон предупреждения от 30 В до 660 В перем./пост., 50/60 Гц |
Погрешность напряжения ± (15 % + 2 в) |
Общие характеристики | ||
Дисплей |
|
|
Питание |
|
|
Вход зарядного устройства (Перем.) |
|
|
Данный прибор Класса II (двойная изоляция) поставляется с шнуром питания Класса 1 (заземленный). Контакт защитного заземления внутри не подключен. Дополнительный вывод используется только для подключения вилки. |
|
|
Размеры |
|
|
Вес |
|
|
Температура (рабочая) |
|
|
Temperature (storage) |
|
|
Влажность |
|
|
Высота |
|
|
Степень защиты корпуса |
|
|
Защита входа от перегрузки |
|
|
Электромагнитная совместимость |
|
|
Сертификация |
|
|
Категория безопасности |
|
|
Степень загрязнения |
|
