Rohde&Schwarz HMP

цена по запросу
шт.

Утвержденный тип средств измерений. Регистрационный номер в Госреестре: 52852-13 Программируемые источники питания серии HMP основаны на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Подобная концепция построения обеспечивает высокую мощность в сочетании с минимальным уровнем пульсаций. Источники могут работать как в режиме постоянного тока, так и в режиме постоянного напряжения. Приборы оборудованы цифровым измерителем тока и напряжения, позволяющим одновременно контролировать оба параметра, значения которых отображаются на цифровом дисплее.

Описание Характеристики Файлы

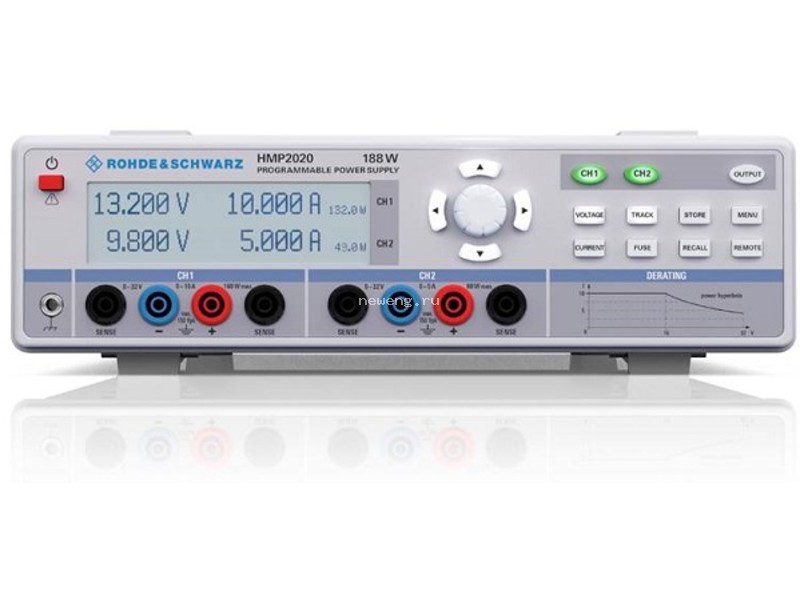

HMP2020

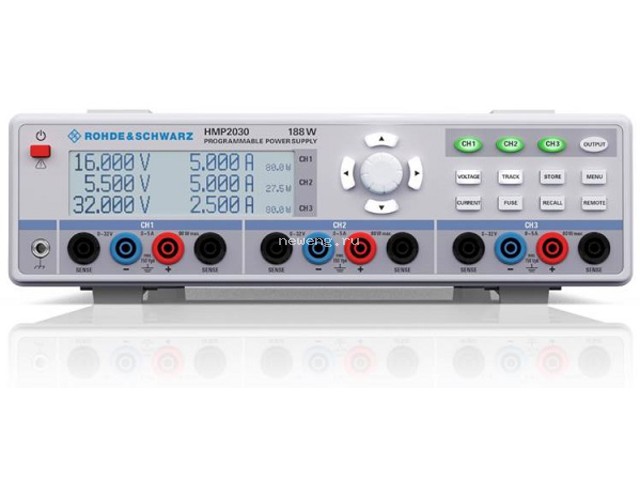

HMP2030

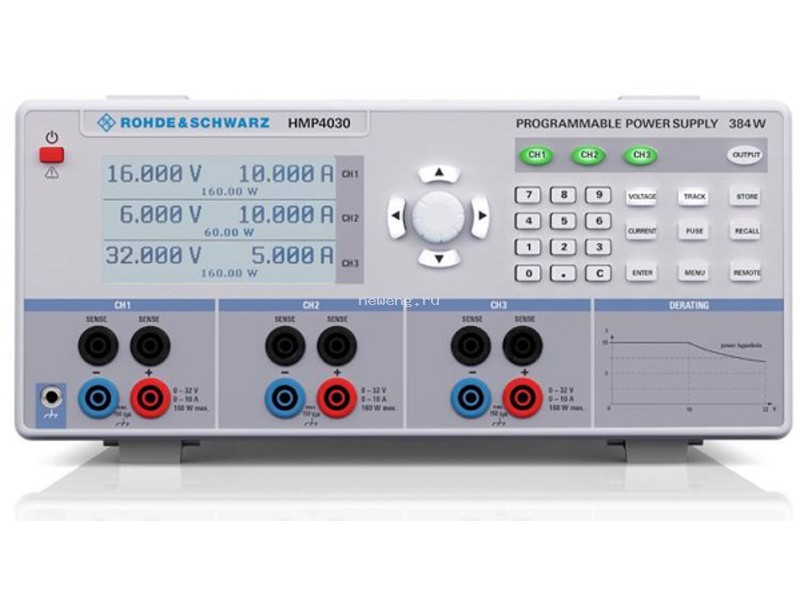

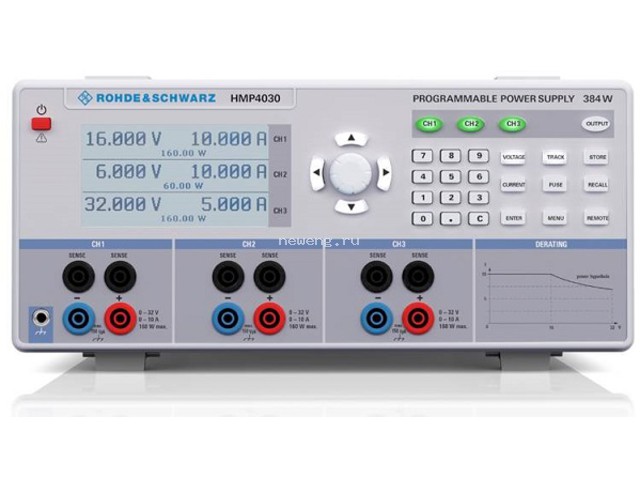

HMP4030

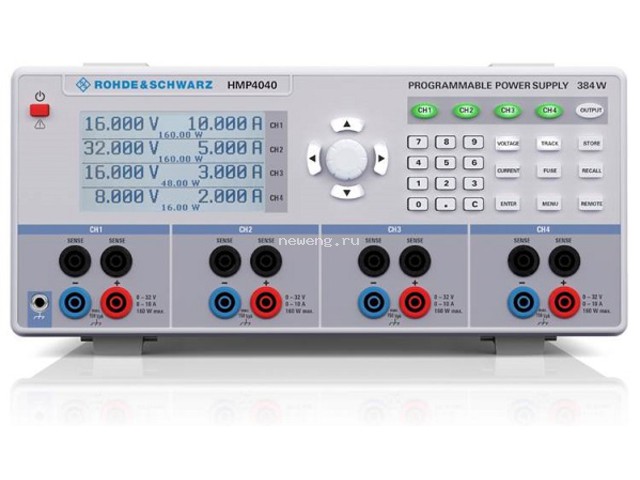

HMP4040

Количество каналов

2

3

3

4

Выходное напряжение

0 – 32 В

Выходной    ток

1* 0-10А

1* 0-5АА

0 – 5 А

0 – 10 А

Мощность/канал

1* 160 Вт

1* 80 ВтА

80 Вт

160 Вт

Суммарная мощность

188 Вт

384 Вт

Основные свойства

  • Низкие  пульсации благодаря использованию линейных стабилизаторов.
  • Высокая  разрешающая способность (1 мВ и 0,2 А) при установке и считывании.
  • Гальванически  развязанные, незаземленные выходы, с защитой от КЗ.
  • Возможность  работы в параллельном и последовательном режимах.
  • Возможность  формировать произвольные формы напряжений / токов в каждом канале.
  • Регулируемая  защита от перенапряжения (OVP) для всех выходов.
  • Возможность  фиксации нескольких каналов для отслеживания параметров друг друга.
  • 10  ячеек для сохранения настроек в энергонезависимой памяти.
  • Отображение  параметров на ЖК дисплее.

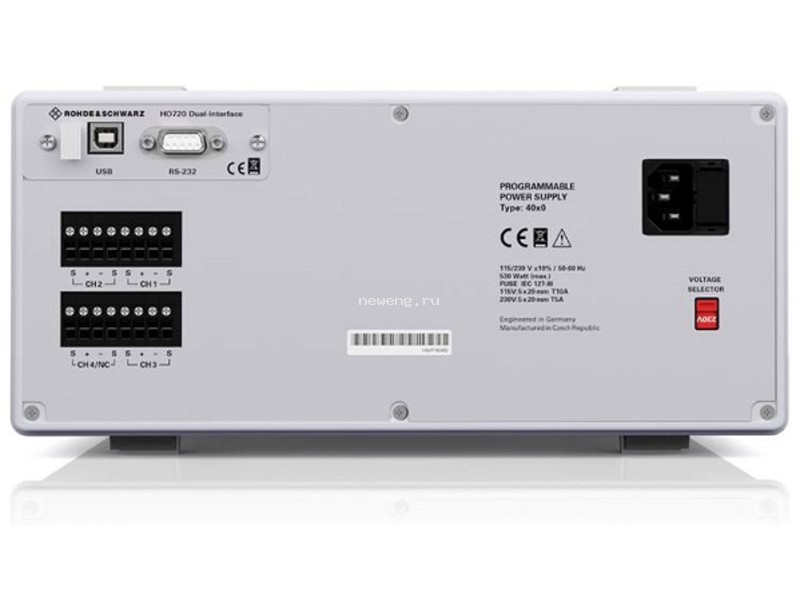

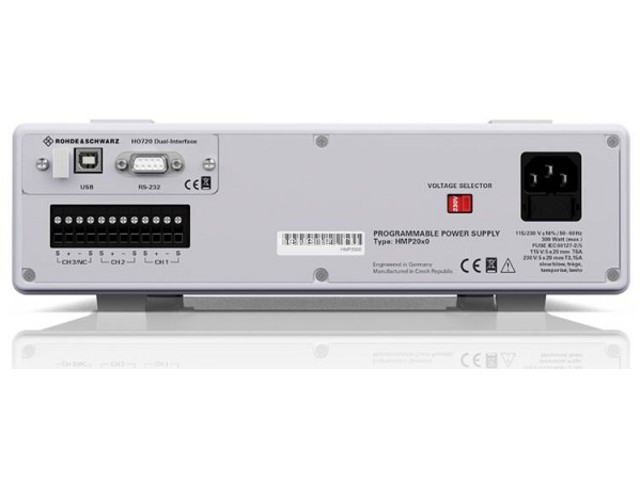

  • Интерфейс  USB/RS-232, опционально Ethernet/USB или IEEE 488 (GPIB).
 Наименование характеристики

Значение

Количество выходных каналов источника питания:
НМР2020
НМР2030
НМР4030
НМР4040


2
3
3
4

Режим источника постоянного напряжения

Диапазон установки выходного напряжения по всем каналам всех источников питания

от 0 до 32 В

Пределы допускаемой относительной погрешности установки и измерения выходного напряжения, менее

±(0,001·Х+2 мВ)

Уровень остаточных пульсаций/шумов напряжения в полосе частот до 100 кГц, не более

±0,15 мВСКЗ

Нестабильность выходного напряжения при изменении тока нагрузки или напряжения питания, менее

±(0,0001·Х+2 мВ)

Время установления переходного процесса при изменении нагрузки, менее

100 мкс

Режим источника постоянного тока

Диапазон установки выходного тока:
Канал 1 НМР2020
Максимальная выходная мощность
Канал 2 НМР2020
Максимальная выходная мощность
Все каналы НМР2030
Максимальная выходная мощность на один канал
Все каналы НМР4030/4040
Максимальная выходная мощность на один канал


от 0 до 10 А
160 Вт
от 0 до 5 А
80 Вт
от 0 до 5 А
80 Вт
от 0 до 10 А
160 Вт

Максимальная выходная мощность по всем каналам:
НМР2020/2030
НМР4030/4040


188 Вт
384 Вт

Пределы допускаемой относительной погрешности установки и измерения выходного тока, менее:

до 500 мА

свыше 500 мА



±(0,002·Х+0,5 мА)

±(0,002·Х+2,0 мА)

Уровень остаточных пульсаций/шумов тока в полосе частот до 100 кГц, не более

±1 мАСКЗ

Нестабильность выходного тока при изменении нагрузки или напряжения питания

±(0,0001·Х+250 мкА)

Примечание – Х – Значение измеренной величины тока или напряжения


Общие технические характеристики

Наименование параметра

Значение

Время установления рабочего режима прибора, минут, не более

30

Напряжение и частота питающей сети

(115 – 230) В ± 10 %, 50/60 Гц

Потребляемая мощность, не более

350

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

- температура хранения/транспортирования, °С



от 5 до 40

от 5 до 80

от -20 до +70

Габаритные размеры (ширина × высота × длина), мм, не более

285 × 75 × 365

Масса, кг, не более

8,5
