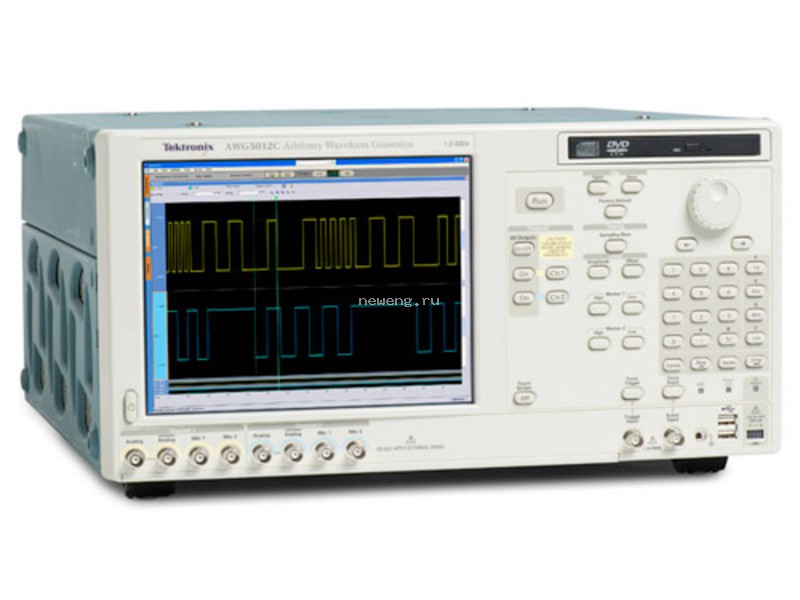

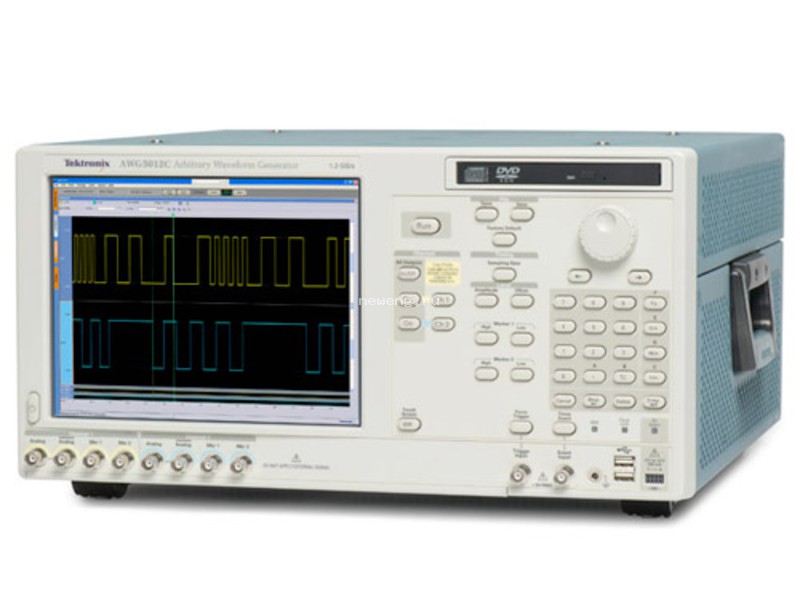

Tektronix AWG5014C

цена по запросу
шт.

Генератор сигналов произвольной формы AWG5000 с 14-битным разрешением по вертикали (до 1,2 Гвыб/с), 4 аналоговыми и 32 цифровыми выходными каналами является идеальным универсальным решением для формирования смешанных сигналов. Генераторы серии AWG5000 позволяют получать уникальные комбинации аналоговых и цифровых выходных сигналов, что дает возможность формировать аналоговые сигналы и цифровые IQ и ПЧ сигналы с помощью одного прибора. С добавлением возможностей составления последовательностей и динамического скачкообразного сигнала упрощается создание сигналов чрезвычайно сложной формы для более точной симуляции реальной обстановки.

Описание Характеристики Файлы

Генераторы сигналов произвольной формы серии AWG5000 предлагают лучшее в отрасли решение по генерации тестовых сигналов. Эти приборы предназначаются разработчикам, перед которыми стоят задачи по тестированию, контролю и отладке сложных электронных систем.

Генераторы серии AWG5000 обладают широким динамическим диапазоном во всей полосе модуляции, поддерживают частоту дискретизации до 1,2 Гвыб/с, имеют 14-разрядный цифро-аналоговый преобразователь, от 2 до 4 выходных каналов, синхронизированных с 4-8 выходами маркеров, и 28 выходных цифровых каналов. Эти генераторы легко решают сложные проблемы измерений в системах беспроводной связи, электронном оборудовании оборонного назначения, бытовых электронных устройствах, аппаратуре преобразования данных, при синхронизации тестовых систем и разработке и тестировании полупроводниковых приборов.

Программная платформа Windows 7 упрощает работу с генератором, облегчает подключение периферийных устройств и использование ПО сторонних фирм.

Замечание для заказчиков в ЕС

Данный прибор не отвечает требованиям Директивы RoHS 2 2011/65/EU и не поставляется в страны ЕС. Заказчики могут приобрести приборы с европейского склада, который больше не пополняется, до 22.07.2017. Компания Tektronix постарается помочь в решении ваших задач. Обращайтесь в представительство компании Tektronix для поддержки и поиска приборов для замены. Tektronix обеспечивает обслуживание приборов в любой точке мира.

Основные технические характеристики

  • Частота несущей 480 МГц, РЧ сигналы с широким динамическим диапазоном

  • Полоса модуляции до 180 МГц, сигналы ПЧ с широким динамическим диапазоном
  • Полоса модуляции180 МГц с динамическим диапазоном без паразитных составляющих -58 дБн

Возможности и преимущества

  • Генератор сигналов произвольной формы объединяет в себе 4 канала, что упрощает измерительную схему и снижает погрешность
  • ПО RFXpress ускоряет создание сигналов с цифровой модуляцией и радиолокационных сигналов
  • Создание последовательностей и субпоследовательностей сигналов
    • Возможность создания бесконечных циклов сигналов, переходов и условных ветвлений
    • Расширенные возможности по моделированию характеристик реальных сигналов
  • Возможность динамических переходов
    • Создание сложных сигналов с откликом на изменение внешних условий
  • 2 или 4 дифференциальных/несимметричных выхода повышают гибкость тестирования
  • До 8 выходов маркеров для синхронизации системы
  • 28 выходных цифровых каналов обеспечивают создание высокоточных цифровых сигналов
  • Память большого объёма позволяет создавать длинные последовательности сложных сигналов
  • Воспроизведение сигналов, захваченных осциллографами и анализаторами спектра реального времени, используется для имитации реальных условий
  • Управление сдвигом фронтов с разрешением до 800 пс
  • Формирование последовательностей в режиме реального времени длиной 8000 шагов с использованием бесконечных циклов сигналов, переходов и условных ветвлений
  • Простота и удобство для работы и обучения, уменьшение времени тестирования
  • Удобное настольное исполнение
  • Встроенный компьютер поддерживает работу в локальной сети и оборудован приводом DVD, съёмным жёстким диском, портами LAN и USB

Области применения

  • Разработка, отладка и тестирования систем беспроводной связи и электронного оборудования оборонного назначения
  • Обучение и научные исследования
  • Тестирования АЦП и ЦАП
  • Разработка и тестирование систем со смешанными сигналами
  • Создание реальных, идеальных или искаженных сигналов, включая глитчи, аномалии и искажения разных типов.
  • Синхронизация приборов высокопроизводительных контрольно-измерительных систем

Лучший в отрасли источник смешанных сигналов для сложных измерений в современных системах

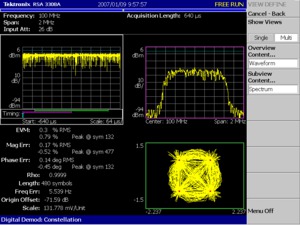

Измерение амплитуды вектора ошибки и констеляционная диаграмма

Компактный и удобный в использовании генератор серии AWG5000 обеспечивает оптимальное сочетание частоты дискретизации, разрешения по вертикали, качества сигнала и объёма памяти.

Возможности генераторов этой серии значительно расширены в результате добавления следующих важных функций:

Редактор формул

Редактор формул представляет собой текстовый редактор ASCII, который использует текстовые строки для создания сигналов путём загрузки, редактирования и компилирования файлов уравнений. Редактор обеспечивает управление процессом и гибкость при создании более сложных форм сигналов с использованием параметров, задаваемых пользователем.

Создание последовательностей и субпоследовательностей сигналов

Формирование последовательностей в реальном времени позволяет создавать бесконечные циклы сигналов, переходы и условные ветвления, в результате чего обеспечивается генерация более длинных структур, пригодных для воспроизведения поведения реальных передатчиков последовательных потоков данных.

Динамические переходы

Данная функция предоставляет возможность формирования сложных сигналов путем динамического перехода на любую заранее определённую метку в сигнальной последовательности. Пользователь может установить до 16 меток различных переходов, которые соответствуют изменениям внешних условий.

LXI класс C

Интерфейс LXI класса C и встроенный веб-сервер предоставляют доступ к генераторам серии AWG5000 через стандартный веб-браузер. Для этого достаточно ввести IP адрес генератора в поле адреса браузера. Веб-интерфейс позволяет просматривать состояние и конфигурацию прибора, а также контролировать и изменять параметры сетевого интерфейса. Все процедуры удалённого доступа соответствуют спецификациям интерфейса LXI класса C.

Генерация сигналов I/Q и ПЧ для тестирования систем беспроводной связи

Генераторы серии AWG5000 обладают широким динамическим диапазоном без паразитных составляющих (SFDR) в полосе модуляции до 180 МГц, что согласуется с требованиями генерации сигналов IQ и ПЧ.

RFXpress (RFX100) представляет собой пакет программ, использующий аппаратные возможности генератора сигналов произвольной формы для упрощения создания РЧ сигналов. Поддержка различных видов модуляции пакетом RFXpress обеспечивает высокую гибкость при генерировании как стандартных, так и специальных сигналов для цифровых систем связи. Для получения требуемого сигнала можно использовать линейное изменение мощности, скачкоообразную перестройку частоты и добавление искажений.

Создание радиолокационных сигналов

Программный модуль Radar Signal Creation для ПО RFXpress обеспечивает максимальную гибкость при создании импульсных радиолокационных сигналов. При помощи этого модуля можно создавать собственные последовательности сигналов – от простых импульсных последовательностей до серий импульсов. Модуль поддерживает различные виды модуляции, например, линейно-частотную модуляцию (ЛЧМ), коды Баркера, полифазные и специальные пользовательские коды, шаговую частотную, нелинейную частотную модуляцию, заданную пользователем ЧМ и специальную модуляцию. RFXpress позволяет генерировать последовательности со смещёнными импульсами для устранения неоднозначности по дальности и доплеровской частоте, моделировать скачкообразную перестройку частоты в системах радиоэлектронного противодействия, а также межимпульсное колебание амплитуды для имитации целей Сверлинга, включая сканирование диаграммы направленности антенны, помехи и многолучевое распространение. RFXpress – эффективный и удобный в использовании программный пакет для синтеза сигналов ПЧ и IQ. Этот пакет может работать на генераторах сигналов произвольной формы серии AWG5000 или на внешнем ПК.

Генерация сигналов, имитирующих реальный эфир

Характеристики радиолокационных сигналов не должны ухудшаться из-за присутствия в том же спектре других сигналов различных коммерческих стандартов. Это обоснованное требование с учетом важности радиолокации. Для соблюдения этих требований разработчики РЛС должны тщательно проверить все крайние случаи на стадиях проектирования и отладки. Генератор AWG5000 с программным приложением RFXpress Environment обладает исключительной гибкостью для определения и создания таких наихудших сценариев.

Вы можете задать до 25 сигналов для моделирования реального эфира, в том числе WiMAX, WiFi, GSM, GSM-EDGE, EGPRS 2А, EGPRS2B, CDMA, W-CDMA, DVB-T, шумоподобный сигнал и немодулированные сигналы РЛС. Это приложение также позволяет беспрепятственно импортировать сигналы из других приложений RFXpress (в том числе Radar, Generic Signal и др.), а также из Matlab®, из анализаторов спектра и осциллографов Tektronix в вашу среду. Можно также настроить физические параметры сигналов, соответствующих определенному стандарту. Вы можете задать несущую частоту, мощность, момент начала и продолжительность подачи для всех сигналов, имитирующих реальный эфир. Таким образом, вы полностью контролируете взаимодействие этих сигналов друг с другом.

Генерирование смешанных сигналов

Модели AWG5012 и AWG5002, оснащенные 28 цифровыми каналами с высоким разрешением позиционирования фронтов (опция), идеально подходят для генерации цифровых сигналов при разработке и проверке цифровых систем, синхронизации систем и тестировании АЦП и ЦАП.

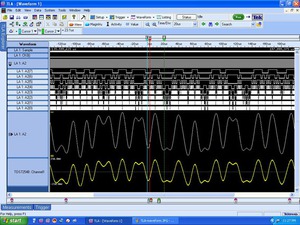

Проверка смешанных сигналов при помощи функции TDS/TLA iView.

Информация для заказа

Генератор сигналов произвольной формы

AWG5014C
4-канальный генератор сигналов произвольной формы, частота дискретизации 1,2 Гвыб./с, разрешение 14 бит, длина записи 16 млн точек на канал
AWG5012C
2-канальный генератор сигналов произвольной формы, частота дискретизации 1,2 Гвыб./с, разрешение 14 бит, длина записи 16 млн точек на канал
AWG5002C
2-канальный генератор сигналов произвольной формы, частота дискретизации 600 Мвыб./с, разрешение 14 бит, длина записи 16 млн точек на канал

Опции прибора

Опции прибора

AWG5014C, AWG5012C, AWG5002C

Опция 01

Увеличение длины записи сигнала с 16 млн точек до 32 млн точек

Опция 05

Съёмный жёсткий диск (1 ТБ)

Опция 09

Опция генерации субпоследовательностей и динамических переходов (файлы субпоследовательностей, созданные для AWG400, AWG500, AWG600 и AWG700, совместимы с этой опцией)

Опция RFX
Предустановка на генератор ПО RFXpress (RFX100)
Опция RDR

Программный модуль к ПО RFXpress для создания сигналов РЛС 1

Опция SPARA

Программный модуль к ПО RFXpress для эмуляции S-параметров 1

Опция OFDM

Программный модуль к ПО RFXpress для создания сигналов OFDM 1

Опция ENV

Программный модуль к ПО RFXpress для создания сигналов, имитирующих реальный эфир 1

Опция ENV01
Набор опций – опция ENV + опция RDR 1
Опция ENV02
Набор опций – опция ENV + опция RDR + опция OFDM 1
Опция ENV03
Набор опций – опция ENV + опция RDR + опция OFDM + опция SPARA 1
Опция ENV04
Набор опций – опция ENV + опция RDR + опция OFDM + опция SPARA + опция UWBCT 1
Опция UWBCF
Программный модуль к ПО RFXpress для создания стандартных сигналов UWB-WiMedia 1
Опция UWBCT
Программный модуль к ПО RFXpress для создания пользовательских сигналов и сигналов в соответствии с UWB-WiMedia 1

AWG5012C, AWG5002C

Опция 03

28-битовые цифровые выходы (цифровые данные канала 1 и канала 2)

Примечание: следует заказать при покупке прибора

Опция 0309
Комбинация опций 03 и 09

Примечание : следует заказать при покупке прибора

1Требуется опция RFX

Кабель питания

Опция A0
Вилка питания для сетей Северной Америки (115 В, 60 Гц)
Опция A1
Вилка питания для сетей Европы (220 В, 50 Гц)
Опция A2
Вилка питания для сетей Великобритании (240 В, 50 Гц)
Опция A3
Вилка питания для сетей Австралии (240 В, 50 Гц)
Опция A4
Северная Америка (240 В, 50 Гц)
Опция A5
Вилка питания для сетей Швейцарии (220 В, 50 Гц)
Опция A6
Вилка питания для сетей Японии (100 В, 50/60 Гц)
Опция A10
Вилка питания для сетей Китая (50 Гц)
Опция A11
Вилка питания для сетей Индии (50 Гц)
Опция A99
Шнур электропитания отсутствует

Руководство пользователя

Опция L0
Руководство на английском языке
Опция L5
Руководство на японском языке
Опция L7
Руководство на китайском языке (упрощенное письмо)
Опция L8
Руководство на китайском языке (традиционное письмо)
Опция L10
Руководство на русском языке

Данные опции включают переведенную на соответствующий язык накладку для передней панели.

Прикладное программное обеспечение

SDX100

ПО для генерирования джиттера (аппаратный USB ключ в комплекте)

Опция ISI

Моделирование S-параметров и межсимвольной интерференции (необходимо ПО SDX100)

Опция SSC
Добавление тактовой частоты с распределенным спектром (необходимо ПО SDX100)

Сервисные опции

Опция CA1
Однократная калибровка или функциональная диагностика
Опция C3
Услуги по калибровке в течение 3 лет
Опция C5
Услуги по калибровке в течение 5 лет
Опция D1
Протокол с данными калибровки
Опция D3
Протокол с данными калибровки за 3 года (с опцией C3)
Опция D5
Протокол с данными калибровки за 5 лет (с опцией C5)
Опция R3
Ремонт в течение 3 лет (включая гарантийное обслуживание)
Опция R5
Ремонт в течение 5 лет (включая гарантийное обслуживание)

Послепродажное обслуживание (например, AWG5014C-CA1)

CA1
Однократная калибровка или функциональная диагностика
R3DW
Ремонт в течение 3 лет
R5DW
Ремонт в течение 5 лет
R2PW
Послегарантийный ремонт в течение 2 лет
R1PW
Послегарантийный ремонт в течение 1 года

Опции модернизации

AWG50CUP
Опция Прибор Описание
M01 Модели AWG5002C Увеличение длины записи сигнала с 16 млн точек до 32 млн точек
M02 Модели AWG5012C Увеличение длины записи сигнала с 16 млн точек до 32 млн точек
M03 Модели AWG5014C Увеличение длины записи сигнала с 16 млн точек до 32 млн точек
D01 Все модели AWG5000C Дополнительный съёмный твердотельный диск
D02 Все модели AWG5000C Дополнительный съёмный жёсткий диск

Примечание. Перед добавлением ПО RFXpress для модернизации прибора, следует ознакомиться с техническим описанием RFX100.

Принадлежности в комплекте поставки

Принадлежности
200-4963-xx
Передняя крышка
119-7054-xx
USB мышь
119-7083-xx
Компактная USB клавиатура
012-1697-xx
Комплект кабелей для выхода постоянного тока
020-3099-xx
Компакт диск с ПО и документацией для приборов серии AWG5000C
063-4134-xx
Компакт диск с документацией и браузером
071-3174-xx
Руководство по вводу в эксплуатацию и безопасности
Сертификат калибровки
Согласно заказу
Кабель питания

Гарантийные обязательства

Один год на детали и работу.

Модель Количество аналоговых каналов Разрешение по вертикали Полоса пропускания аналогового тракта Выходная частота Макс. частота дискрети-зации Цифровые каналы Длина записи
AWG5014C 4 14 бит До 300 МГц 480 МГц 1,2 Гвыб/с - 16 млн точек на канал (по отдельному заказу 32 млн)

Технические характеристики

Приведенные характеристики являются типовыми, если не указано иное. Приведенные характеристики относятся ко всем моделям, если не указано иное.

Основные характеристики моделей

  AWG5014C AWG5012C AWG5002C
Цифро-аналоговый преобразователь
  Частота дискретизации от 10 Мвыб./с до 1,2 Гвыб./с от 10 Мвыб./с до 600 Мвыб./с
  Разрешение 14 разрядов
Спад частотной характеристики sin (x)/x
  Sin (x)/x (по уровню -1 dB) 300 МГц 150 МГц
  Sin (x)/x (по уровню -3 dB) 520 МГц 260 МГц

Частотные характеристики

Выходная эффективная частота
Fмакс. определяется как «Частота дискретизации/Коэффициент передискретизации» или «Частота дискретизации /2,5»
Fмакс.
AWG5014C, AWG5012C AWG5002C
480 МГц 240 МГц
Fмакс. (тип.)
AWG5014C, AWG5012C AWG5002C
540 МГц 275 МГц
Эффективное время переключения частоты (стандарт.)
Минимальное время переключения между выбранными частотами F1 и F2определяется как "1/Fмакс".
Ts
AWG5014C, AWG5012C AWG5002C
2,1 нс 4,2 нс
Ts (тип.)
AWG5014C, AWG5012C AWG5002C
1,8 нс 3,7 нс
Полоса модуляции
Полоса модуляции определяется как меньшее из двух значений: определенного по частотной характеристике sin(x)/x или вычисленного по времени нарастания в процентах (как показано ниже).
Полоса по уровню -1 дБ = 0,932 × (полоса по времени нарастания по уровню -1 дБ), тип.
AWG5014C, AWG5012C WG5002C
Норм.: До 130 МГц
Прямой: До 180 МГц
Норм.: До 100 МГц
Прямой: До 130 МГц
Полоса по уровню -3 дБ = 0,913 × (полоса по времени нарастания по уровню -3 дБ ), тип.
AWG5014C, AWG5012C WG5002C
Норм.: до 230 МГц
Прямой: до 300 МГц
Норм.: до 180 МГц
Прямой: До 230 МГц
Выходная амплитуда
Значения амплитуды измеряются на несимметричных выходах. При использовании дифференциальных выходов (обоих) значение амплитуды будет на 3 дБм выше.
Диапазон (тип.)

Норм.: от -30 дБм до 17 дБм

Прямой: от -30 дБм до 0 дБм

Разрешение (тип.)
0,01 дБ
Погрешность (тип.)
±0,3 дБ, при уровне 0 дБм, без смещения
Неравномерность выходного сигнала (тип.)
Математически корректируется в соответствии со спадом частотной характеристики по закону sin (x)/x, не корректируется методами внешней калибровки.

±1,0 дБ, от 10 МГц до 480 МГц

Цифровые выходы (опция 3)
Количество выходов
14-битовый выход по каналам 1 и 2 (всего 28 бит)
Выходной разъём
SMB (на задней панели), несимметричный
Выходное сопротивление
50 Ом
Уровни на цифровых выходах (50 Ом)
Диапазон
от -1,0 В до 2,7 В
Амплитуда
от 0,1 Впик-пик до 3,7 Впик-пик
Разрешение
10 мВ
Погрешность
±(10% от установленного значения + 120 мВ)
Ток (макс.)
±54 мА на канал
Время нарастания/спада (по уровню 20-80%)
300 пс (1,0 Впик-пик, высокий уровень: 1,0 В, низкий уровень: 0 В)
Задержка относительно выхода маркера
от -41 нс до -82 нс
Фазовый сдвиг между выходами

Временные характеристики

Скорость передачи данных
Скорость потока цифровых данных определяется как «Частота дискретизации/(4 точки на период)», что позволяет генерировать любые искажения
Скорость передачи (тип.)
AWG5014C, AWG5012C AWG5002C
300 Мбит/с 150 Мбит/с
Время нарастания/спада
Время нарастания/спада измеряется по уровням 10% и 90%
Tн/Tс

Норм.: 1,4 нс

Прямой: 0,95 нс

Полоса пропускания по времени нарастания
Полоса пропускания по времени нарастания рассчитывается по времени нарастания в предположении сохранения гауссовой формы импульса (0,34/Tн) при прохождении через цепи аналогового выхода и кабели.
Полоса пропускания по времени нарастания (по уровню -1 дБ) (тип.)

Норм.: 140 МГц

Прямой: 210 МГц

Полоса пропускания по времени нарастания (по уровню -3 дБ) (тип.)

Норм.: 250 МГц

Прямой: 370 МГц

НЧ фильтр
Норм.: Фильтр Бесселя, 50 и 100 МГц
Выходная амплитуда

Уровни амплитуды измеряются между (+) и (−) дифференциальных выходов. Для несимметричных выходов уровень амплитуды будет составлять половину от указанных ниже значений.

Диапазон

Норм.: от 40 мВпик-пикдо 9,0 Впик-пик

Прямой: от 40 мВпик-пикдо 1,2 Впик-пик

Разрешение
1,0 мВ
Погрешность
±(2% от амплитуды ±2 мВ) при 0,5 В, без смещения
Смещение
Диапазон
Норм.: ±2,25 В
Разрешение
1,0 мВ
Погрешность
±(2,0% от смещения +15 мВ), при минимальной амплитуде

Характеристики искажений на выходе

Динамический диапазон без паразитных составляющих (SFDR), (тип.)
SFDR определяется как функция несущей частоты, генерированной методом прямого синтеза. Гармоники не включены
Несущая от 0 до 10 МГц
AWG5014C, AWG5012C

Частота дискретизации: 1,2 Гвыб./с, разрешение 14 бит

Частота: от 10 до 480 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет

AWG5002C

Частота дискретизации: 0,6 Гвыб./с, разрешение 14 бит

Частота: от 10 до 240 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет

-70 дБн -74 дБн
Несущая от 10 до 20 МГц

-70 дБн -70 дБн
Несущая от 20 до 40 МГц

-62 дБн -62 дБн
Несущая от 40 до 80 МГц

-62 дБн -57 дБн
Несущая от 80 до 150 МГц

-58 дБн -54 дБн
Несущая от 150 до 300 МГц

-58 дБн -54 дБн
Несущая от 300 до 480 МГц

-56 дБн
Динамический диапазон, свободный от паразитных составляющих (SFDR), (тип.)
При представлении в виде полосы модуляции и использовании внешнего повышающего преобразователя частоты, характеристики не будут изменяться и при правильном выборе схемы преобразования не будут зависеть от частоты несущей. Гармоники не включены
Несущая от 0 до 10 МГц
AWG5014C, AWG5012C

Частота дискретизации: 1,2 Гвыб./с, разрешение 14 бит

Полоса модуляции: до 180 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет

AWG5002C

Частота дискретизации: 0,6 Гвыб./с, разрешение 14 бит

Полоса модуляции: до 130 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет

-70 дБн -74 дБн
Несущая от 0 до 20 МГц

-70 дБн -70 дБн
Несущая от 0 до 40 МГц

-62 дБн -62 дБн
Несущая от 0 до 80 МГц

-62 дБн -57 дБн
Несущая от 0 до 150 МГц

-58 дБн -54 дБн
Несущая от 0 до 180 МГц

-58 дБн
Гармонические искажения
Гармонические составляющие
AWG5014C, AWG5012C

Частота дискретизации: 1,2 Гвыб./с, разрешение 14 бит

Длина сигнала 32 точки

Выходная частота 37,5 МГц

Норм.: 10 дБм (2,0 Впик-пик)

Прямой: 0 дБм (0,6 Впик-пик)

Смещение: нет

AWG5002C

Частота дискретизации: 0,6 Гвыб./с, разрешение 14 бит

Длина сигнала 342 точки

Выходная частота 18,7 МГц

Норм.: 10 дБм (2,0 Впик-пик)

Прямой: 0 дБм (0,6 Впик-пик)

Смещение: нет

Норм.: Прямой: Норм.: Прямой:
Негармонические искажения
Паразитные составляющие
AWG5014C, AWG5012C

Частота дискретизации: 1,2 Гвыб./с, разрешение 14 бит

Частота: от 10 до 480 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет

AWG5002C

Частота дискретизации: 0,6 Гвыб./с, разрешение 14 бит

Частота: от 10 до 240 МГц

Уровень: 4 дБм (1 Впик-пик)

Смещение: нет


Фазовый шум
AWG5014C, AWG5012C AWG5002C
Частота дискретизации: 1,2 Гвыб./с, разрешение 14 бит
Длина сигнала 32 точки
Выходная частота 37,5 МГц
Амплитуда: 10 дБм (2 Впик-пик) без смещения,
Частота дискретизации: 0,6 Гвыб./с, разрешение 14 бит
Длина сигнала 32 точки
Выходная частота 18,7 МГц
Амплитуда: 10 дБм (2 Впик-пик) без смещения,

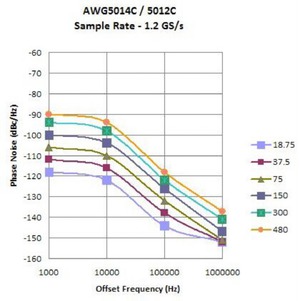

Фазовый шум (тип.) для моделей AWG5014C/AWG5012C

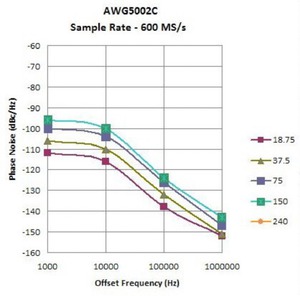

Фазовый шум (тип.) для модели AWG5002C
Джиттер
Случайный джиттер (тип.)

Кодовая последовательность 1010, среднеквадратическое значение

норм.: 5,0 пс
Полный джиттер (тип.)
Кодовая последовательность 215 - 1 (при коэффициенте битовых ошибок 10-12), от пика до пика

норм.: 150 пс при 0,5 Гбит/с

Характеристики аппаратной части

Количество выходов

AWG5014C, AWG5012C: 4 канала

AWG5002C: 2 канала

Выходной разъём
дифференциальный, BNC (на передней панели)
Выходное сопротивление
50 Ом
Длина сигнала

стандартная – до 16 млн точек

с дополнительной памятью – до 32 млн точек

Количество сигналов
от 1 до 16200
Длина последовательности/счетчик

от 1 до 8000 шагов

от 1 до 65536 отсчётов

Режимы работы
Непрерывный
Сигнал повторяется постоянно. Если определена последовательность, то применяются порядок последовательности и функции повторения.
Синхронный
Сигнал воспроизводится однократно при поступлении внутреннего, внешнего, запрограммированного (GPIB, LAN) или ручного сигнала запуска.
Стробируемый
Сигнал начинает воспроизводиться, если стробирующий сигнал принимает значение "Истина", и прекращает воспроизводиться, если стробирующий сигнал принимает значение "Ложь".
Последовательность
Сигнал воспроизводится в соответствии с определенной последовательностью.
Переход
Синхронный или асинхронный
Тактовая частота выборки
Разрешение
8 разрядов
Погрешность

не хуже, чем ±(1•10-6+ старение)

старение: ±1•10-6в год

Внутренний генератор запуска
Диапазон
от 1,0 мкс до 10,0 с
Разрешение
3 разряда, минимум 0,1 мкс
Регулировка сдвига фаз на выходе
Диапазон
от -5 нс до 5 нс
Разрешение
5 пс

Характеристики программного обеспечения

Операционная система / периферия / порты ввода-вывода

Windows 7

Оперативная память 4 ГБ, привод CD/DVD (на передней панели)

Твердотельный накопитель 300 ГБ / жёсткий диск 1 ТБ (опция), (на задней панели, опциональный комплект для установки на передней панели)

USB-совместимые мышь и компактная клавиатура (в комплекте)

Порты USB 2.0 (всего 6 шт., 2 на передней панели, 4 – на задней)

Разъем PS/2 для мыши и клавиатуры (на задней панели)

порт Ethernet RJ-45 (на задней панели) с поддержкой 10/100/1000BASE-T

Разъём eSATA (на задней панели)

Порт DVI-I Video (на задней панели)

Характеристики дисплея
Цветной сенсорный ЖК-дисплей со светодиодной подсветкой, 10,4 дюйма (264 мм) 1024×768 пикселей (XGA)
Возможность импорта файла сигналов

Импорт файлов сигналов следующих форматов:

*.AWG, создаваемые генераторами Tektronix серий AWG5000 или AWG7000

*.PAT *.SEQ, *.WFM и *.EQU, создаваемые генераторами Tektronix серий AWG400/500/600/700

*.TIQ и *.IQT, создаваемые анализаторами спектра реального времени Tektronix

*.TFW, создаваемые генераторами Tektronix серии AFG3000

*.DTG, создаваемые генераторами цифровых сигналов Tektronix серии DTG5000

*.WFM или *.ISF, создаваемые осциллографами Tektronix серий TDS/DPO, текстовые файлы (*.TXT)

Возможности экспорта файлов с сигналами

Экспорт файлов сигналов следующих форматов:

*.wfm или *.pat, создаваемые генераторами Tektronix серий AWG400/500/600/700 и текстовые файлы (*.txt)

Программный драйвер для ПО сторонних производителей
драйвер IVI-COM, библиотека MATLAB
Управление прибором и передача данных
GPIB
Дистанционное управление и передача данных (соответствует IEEE-Std 488.1, совместим с IEEE 488.2 и SCPI-1999.0)
Ethernet
Дистанционное управление и передача данных (соответствует IEEE-Std 802.3)
TekLink
Дистанционное управление и передачи данных (специализированная шина для высокоскоростной связи приборов Tektronix)
LXI (расширение LAN для измерительных приборов)
LXI класс C, версия 1.3

Характеристики дополнительных выходов

Маркеры
Количество
AWG5014C: 8 (2 на канал)

AWG5012C, AWG5002C: 4 (2 на канал)

Тип
Несимметричный
Разъём
BNC (на передней панели)
Импеданс
50 Ом
Уровень (на нагрузке 50 Ом)

Уровни амплитуды измеряются между (+) и (−) дифференциальных выходов. Для несимметричных выходов уровень амплитуды будет составлять половину от указанных ниже значений

Диапазон от -2,0 В до 5,4 В
Амплитуда от 0,2 Впик-пик до 7,4 Впик-пик
Разрешение 10 мВ
Погрешность ±(10% от установленного значения + 120 мВ)
Время нарастания/спада (по уровню 20 - 80 %) 300 пс (1,0 Впик-пик, высокий уровень: 1,0 В, низкий уровень: 0,0 В)
Фазовый сдвиг
Диапазон от 0 до 1000 пс
Разрешение 50 пс
Управление задержкой
Диапазон от 0 до 300 пс
Разрешение 1 пс
Погрешность ±(5% от установленного значения + 50 пс)
Джиттер
Случайный, ср.кв. (тип.) 5 пс
Полный, пик-пик (тип.) 80 пс (кодовая последовательность PN 215 – 1 при коэффициенте битовых ошибок 10-12)
Выход опорной частоты 10 МГц
Амплитуда
1,2 Впик-пик на нагрузке 50 Ом, макс. 2,5 В без нагрузки
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току
Выход тактовой частоты (ГУН)
Диапазон
600 МГц, 1,2 ГГц
Амплитуда
0,4 Впик-пик на нагрузке 50 Ом
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току
Выходы постоянного напряжения
Количество
4, с независимым управлением
Диапазон
от -3,0 В до 5,0 В
Разрешение
10 мВ
Погрешность
±(3% от установленного значения + 120 мВ)
Разъём
гнездо с контактами 2х4 (на передней панели)
Ток (макс.)
±100 мА

Характеристики дополнительных входов

Вход внешнего запуска/строба
Полярность
Положительная или отрицательная
Диапазон

50 Ом: ±5 В

1 кОм: ±10 В

Джиттер (тип.)
от 2,0 нс до 4,5 нс
Разъём
BNC (на передней панели)
Импеданс
1 кОм или 50 Ом
Порог
Уровень: от -5,0 В до 5,0 В

Разрешение: 0,1 В

Задержка выходного сигнала относительно запуска
Асинхронный режим (тип.)

Между внутренней/внешней тактовой частотой и сигналом запуска: от 2,0 нс до 4,5 нс

Режимы запуска
Минимальная длительность импульса 20 нс
Удержание сигнала запуска 160 × период выборки - 200 нс
Задержка относительно выхода 48 × период выборки + 500 нс
Режим стробирования
Минимальная длительность импульса 1024 × период выборки + 10 нс
Задержка относительно выхода 240 × период выборки + 500 нс
Вход события
Полярность
Положительная или отрицательная
Диапазон

50 Ом: ±5 В

1 кОм: ±10 В

Разъём
BNC (на передней панели)
Импеданс
1 кОм или 50 Ом
Порог
Уровень: от -5,0 В до +5,0 В

Разрешение: 0,1 В

Режим последовательности
Минимальная длительность импульса 20 нс
Удержание события 200 × период выборки + 500 нс
Задержка относительно выхода 260 × период выборки + 300 нс (синхронность перехода: асинхронный переход)
Вход тактовой частоты
Диапазон входного напряжения
от 0,2 Впик-пик до 0,8 Впик-пик, от -10 дБм до 2 дБм
Диапазон частот
от 600 МГц до 1,2 ГГц (допустимый уход частоты ±5%)
Делитель тактовой частоты
1/1, 1/2, 1/4...1/256
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току
Вход фиксированной опорной тактовой частоты
Диапазон входного напряжения
от 0,2 Впик-пик до 3,0 Впик-пик, от -10 дБм до 14 дБм
Диапазон частот
10 МГц, 20 МГц, 100 МГц, (с точностью до ±0,1%)
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току
Фазовая автоподстройка частоты
Диапазон входного напряжения
от 0,2 Впик-пик до 3,0 Впик-пик, от -10 дБм до 14 дБм
Диапазон частот
от 5 до 600 МГц (допустимый уход частоты ±0,1 %)
Умножитель
от 1 до 240
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току
Дополнительный вход
Диапазон входного напряжения
±1,0 В
Усиление по постоянному току
Полоса пропускания
от 0 до 100 МГц (по уровню -3 дБ)
Разъём
BNC (на задней панели)
Импеданс
50 Ом, связь по переменному току

Габариты и масса

Размеры
Высота
мм дюймы
245  9,6
Ширина
мм дюймы
465  18,0
Глубина
мм дюймы
500  19,7
Масса
Нетто
кг фунты
19,5  43
Брутто
кг фунты
28,5  62,7
Естественное охлаждение
Зазоры для охлаждения
Сверху/снизу
см дюймы
0,8
Сбоку
см дюймы
15
Сзади
см дюймы
7,5
Питание прибора
Напряжение
от 100 до 240 В, от 47 до 63 Гц
Потребляемая мощность
450 Вт

Условия окружающей среды

Температура
Рабочие условия
от +10 до +40 °C
При хранении
от –20 до +60 ℃
Относительная влажность
Рабочие условия
от 5 до 80% при температуре до +30 °C, от 5 до 45 % при температуре от +30 до +50 °C
При хранении
от 5 до 90% при температуре до +30 °C, от 5 до 45 % при температуре от +30 до +50 °C
Высота над уровнем моря
Рабочие условия
до 3048 м
При хранении
до 12 192 м
Вибрация
Синусоидальная вибрация
Рабочие условия 0,33 мм (пик-пик) постоянного смещения, от 5 до 55 Гц
При хранении Нет данных
Вибрация случайного характера
Рабочие условия 0,27g ср.кв., от 5 до 500 Гц, 10 минут на ось
При хранении 2,28 g ср.кв., от 5 до 500 Гц, 10 минут на ось
Механические воздействия
Рабочие условия
Полусинусоидальные импульсы, 30 g пик., длительность 11 мс, по 3 удара в направлении каждой оси
При хранении
Полусинусоидальные импульсы, 10 g пик., длительность 11 мс, по 3 удара в направлении каждой оси
Нормативные документы
Класс безопасности
UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1
Уровень излучения
EN55011 (Класс A), IEC61000-3-2, IEC61000-3-3
Помехоустойчивость
IEC61326, IEC61000-4-2/3/4/5/6/8/11
Региональные сертификаты
Европа EN61326
Австралия/Новая Зеландия AS/NZS 2064

Связанные приборы
