Изменяемая частота дискретизации (от 1 кГц до 300 МГц) оптимально подстраивается к полезному сигналу
Полоса ВЧ 200 МГц (например, для компенсации нелинейных эффектов высоких порядков многочастотных усилителей мощности (MCPA))
Формирование сигналов большой длительности, до 1 млрд. отсчетов (опция R&S®AFQ-B11). Подобные сигналы могут быть востребованы при измерении коэффициента битовых ошибок (BER)
Опции R&S®WinIQSIM2TM для таких стандартов связи, как WiMAX, LTE, HSPA, и т.д.
Бурное развитие цифровых систем связи на современном этапе ведет к созданию измерительного оборудования, соответствующего предъявляемым этими системами требованиям.
Важным компонентом такого измерительного оборудования является перестраиваемый источник немодулированных колебаний, который позволит разрабатывать и осуществлять новые методики испытаний, реализуемые с использованием современных приемников для широкого набора стандартов. Автономный источник несущего колебания должен удовлетворять широкому спектру требований, предъявляемых к сигналу. Кроме того, он должен иметь цифровой и аналоговый выходные сигналы для обеспечения возможности прямого управления исследуемым прибором. При использовании генератора R&S® AFQ100A в качестве источника модулирующего сигнала для векторных генераторов сигналов, он формирует сигналы I/Q, соответствующие самым критичным требованиям современных стандартов в области радиосвязи, касающимся формирования необходимого радиочастотного сигнала.

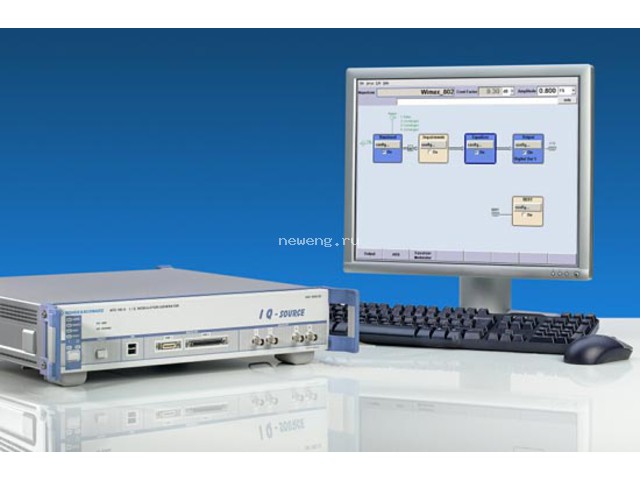

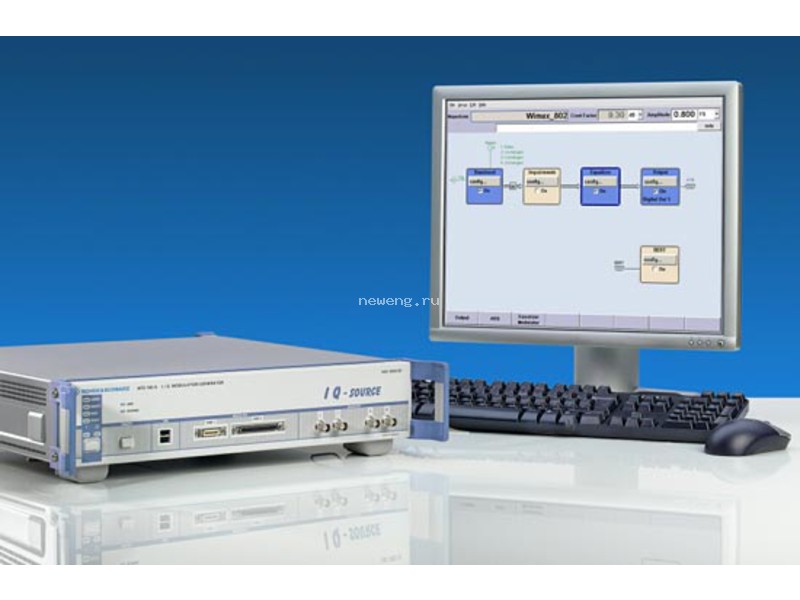

Обладая великолепными возможностями по формированию сигнала с максимальной частотой 300 МГц и объемом памяти для хранения формы сигнала до 1 миллиарда выборок, новый генератор R&S® AFQ100A обеспечивает беспрецедентную функциональность и требуемую точность установки параметров сигналов. Он позволяет формировать длительные последовательности бит для измерения частоты появления битовых ошибок; более того, возможность формирования высоких частот обеспечивает необходимую ширину полосы частот для обеспечения работы с широкополосными системами связи.
При работе с очень широкополосными системами, некоторые модули, например, модуляторы I/Q, обеспечивают нелинейную амплитудно-частотную характеристику. Для компенсации нелинейности АЧХ, генератор R&S® AFQ100A оснащен встроенным эквалайзером, который линеаризует амплитудно-частотную характеристику всего тракта в реальном масштабе времени.
Генератор R&S® AFQ100A совмещает легкость управления с превосходным качеством сигнала. Он имеет эффективную функцию подавления помех и ультра линейную амплитудно-частотную характеристику.
Все эти основные характеристики вместе с набором дополнительных функций делают генератор R&S® AFQ100A универсальным прибором, который может легко адаптироваться к новым изменениям.
