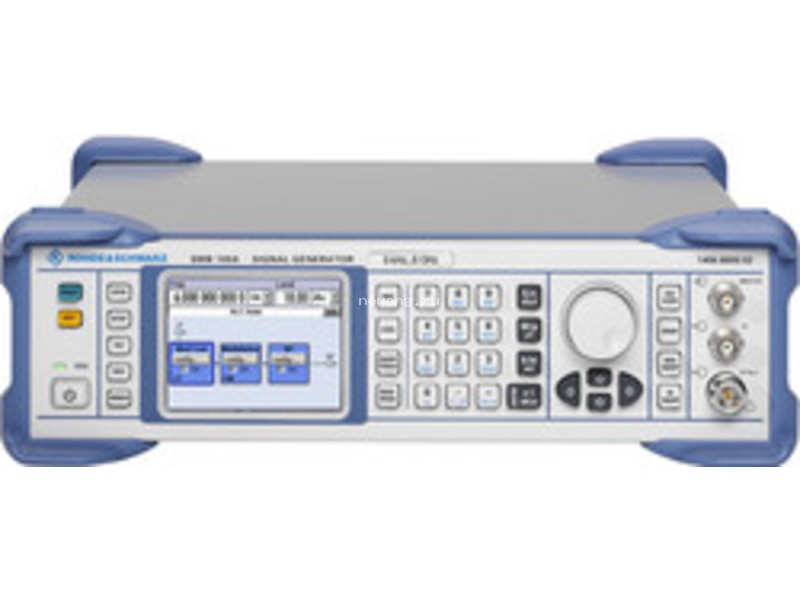

Rohde&Schwarz SMB100A

цена по запросу
шт.

Утвержденный тип средств измерений. Регистрационный номер в Госреестре: 39230-08, 50188-12 Технические характеристики аналогового генератора сигналов R&S®SMB100A диктуют новые стандарты для генераторов среднего класса, особенно это касается высокой выходной мощности генератора и чистоты сигнала. Широкий частотный диапазон прибора от 9 кГц до 40 ГГц перекрывает потребности большинства важнейших радиочастотных приложений. Помимо синусоидальных сигналов он генерирует также наиболее распространенные аналоговые сигналы с АМ и ЧМ/ФМ, и может использоваться для формирования импульсных сигналов.

Описание Характеристики Файлы

Низкий фазовый шум SSB: ном. -128 дБн/Гц (отстройка от несущей 20 кГц, частота несущей 1 ГГц), ном. -108 дБн/Гц (отстройка от несущей 10 кГц, частота 10 ГГц)
Очень низкий фазовый шум SSB даже на малых частотах (вместо преобразователя частоты используется новый синтезатор DDS с диапазоном от 9 кГц до 23,4375 МГц)
Поддержка всех основных типов аналоговой модуляции: АМ, ЧМ/ФМ и импульсной модуляции
Высокая выходная мощность до +25 дБмВт компенсирует 10 потери уровня на пути к исследуемому устройству

 Частота

Диапазон частот

R&S®SMB-B101

9 кГц – 1,1 ГГц



R&S®SMB-B102

9 кГц – 2,2 ГГц



R&S®SMB-B103

9 кГц – 3,2 ГГц



R&S®SMB-B106

9 кГц – 6 ГГц



R&S®SMB-B112

100 кГц – 12,75 ГГц



R&S®SMB-B112L

100 кГц – 12,75 ГГц

  R&S®SMB-B120

100 кГц – 20 ГГц



R&S®SMB-B120L

100 кГц – 20 ГГц



R&S®SMB-B140

100 кГц – 40 ГГц



R&S®SMB-B140L

100 кГц – 40 ГГц

Время установки

Режим SCPI
Режим списка

< 3 мс (тип. знач. 1,6 мс
<1 мс

Уровень



Максимальная выходная мощность

f = 1 МГц – 6 ГГц

>+18 дБм
До +25 дБм в режиме превышения номинального уровня

Нестабильность уровня

f = 200 МГц – 3 ГГц

< 0,5 дБ

Время установки

Режим SCPI
Режим списка

< 2,5 мс (тип. знач. 1,2 мс
<1 мс

Подпитка

f = 1 МГц – 1 ГГц
f = 1 ГГц – 2 ГГц
f = 2 ГГц – 6 ГГц

50 Вт / 50 В
25 Вт / 50 В
10 Вт / 50 В

Спектральная чистота



Гармонические составляющие

Уровень ≤ 8 дБм, f > 1 МГц

< -30 дБн

Негармонические составляющие

Смещение несущей > 10 кГц, f ≤ 1500 МГц

< -70 дБн (тип. знач. -85 дБн)

Фазовый шум в режиме SSB-модуляции

f = 1 ГГц
Смещение несущей = 20 кГц
Ширина полосы измерения = 1 Гц

< -122 дБн (тип. знач. -128 дБн)

Широкополосный шум

Уровень > 5 дБм
Смещение несущей > 10 кГц
Ширина полосы измерения = 1 Гц

< -142 дБн (тип. знач. -152 дБн)

Поддерживаемые режимы модуляции



АМ, ЧМ, ФМ



Стандартная конфигурация

Импульсная

Требуется опция: SMB-K21 или SMB-K22

Подавление в паузе >80 дБ Фронт/Срез <15 нс Частота повторения до 25 МГц

Максимальная девиация в режиме ЧМ

f > 3 ГГц

16 МГц

Максимальная девиация в режиме ФМ

f > 3 ГГц

160 рад

Импульсная модуляция



Опция (импульсный модулятор R&S®SMB-K22)

Длительность фронта/среза



< 20 нс (тип. знач. 10 нс)

Минимальная ширина импульса

При использовании генератора импульсов R&S®SMB-K23 (опция)

20 нс

Отношение уровней в состояниях "Вкл/выкл"



> 80 дБ

Возможности подключения



Дистанционное управление



Шина IEC/IEEE
Ethernet (TCP/IP)
USB

Подключение периферийных устройств



USB
