Rohde&Schwarz AC090

цена по запросу
шт.

Направленная антенная система СВЧ диапазона

Описание Характеристики Файлы

1 ГГц – 18 ГГц/0,85 ГГц – 26,5 ГГц

Направленная антенна для радиомониторинга с чрезвычайно широким диапазоном частот, ориентируемая по азимуту и углу места

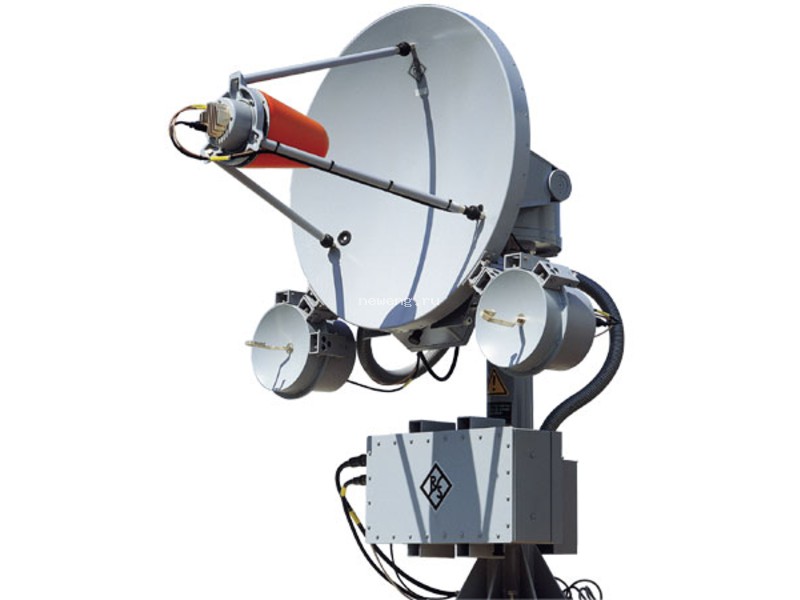

Модель R&S®AC090 - стационарная направленная антенна, регулируемая по азимуту и углу места.
Зеркало имеет диаметр 0,9 м и, в зависимости от используемого устройства, принимает сигналы на частоте 1 - 18 ГГц или 0,85 – 26,5 ГГц. Диапазон частот может быть увеличен до 40 ГГц за счет дополнительных устройств, присоединяемых к корпусу.
Модель R&S®AC090 используется, к примеру, для радиомониторинга.

В наличии имеются следующие антенные устройства

Антенные устройства

Диапазон частот

Поляризация

R&S®HL050S1

Логопериодическая антенна

0,85 ГГц - 26,5 ГГц

линейная

R&S®HL024S1

Крестообразная логопериодическая антенна

1 ГГц - 18 ГГц

горизонтальная и вертикальная

R&S®HL024S2

R&S®HL024A1 с пассивным переключением поляризации

1 ГГц - 18 ГГц

горизонтальная, вертикальная, правая круговая или левая круговая

R&S®HL024S7

R&S®HL024A1 с предусилителем

1 ГГц - 18 ГГц

горизонтальная или вертикальная

R&S®HL024S8

R&S®HL024A1 с двумя предусилителями

1 ГГц - 18 ГГц

горизонтальная и вертикальная

R&S®HL024S9

R&S®HL024A1 с активным переключением поляризации

1 ГГц - 18 ГГц

горизонтальная, вертикальная, правая круговая или левая круговая

R&S®AC090



Диапазон частот

В зависимости от устройства



Коэффициент усиления

15 дБ – 40 дБ (1 ГГц - 18 ГГц)

Ширина диаграммы направленности по уровню половинной мощности

19° - 1,1° (1 ГГц - 18 ГГц)

Угол поворота

Азимут

±180°

Угол места

от –5° до +95°

Разъем

гнездо RPC3,5

СВБР

8000 часов

Рабочий температурный диапазон

от –30 °C до +50 °C

Макс. скорость ветра

180 км/ч (без обледенения)

Диаметр зеркала

примерно 0,9 м

Масса

примерно 165 кг
