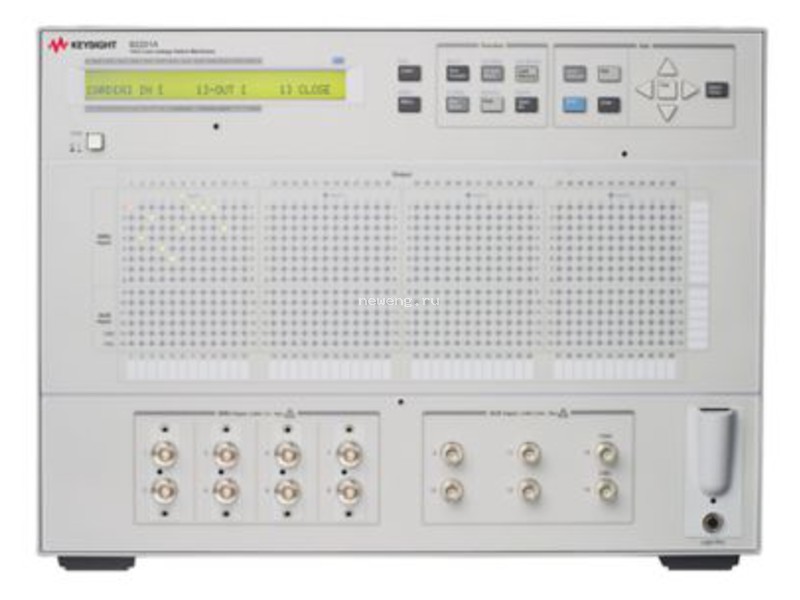

B2201A Базовый блок матричного коммутатора с малыми токами утечки, 14 каналов

Описание Характеристики Файлы
"

Матричный коммутатор Keysight B2201A позволяет снизить стоимость испытаний, обеспечивая возможность автоматизации процесса измерения параметров полупроводниковых устройств при незначительном снижении измерительных характеристик параметрических анализаторов. Он поддерживает полную конфигурацию Кельвина и включает до 4 модулей источников/измерителей (SMU) и измеритель емкости, при этом обеспечивается возможность для дальнейшего расширения функций в будущем. Он оснащен 14 входами, каждый из которых имеет свой уникальный внутренний измерительный тракт. Для двух входов может быть использована специальная функция компенсации при измерении емкости. Матричный коммутатор обеспечивает управление с передней панели с помощью клавиатуры или дополнительного светового пера и поддерживает работу с другими приборами, такими как генераторы импульсов.

Требования промышленности

Проведение всех параметрических измерений, необходимых для многочисленных тестовых структур на полупроводниковой пластине, может оказаться длительным, трудоемким и дорогостоящим процессом. Учитывая, что цена устройств для конечных потребителей продолжает падать, от разработчиков требуется снижение затрат даже на лабораторные испытания. Использование матричных коммутаторов с полуавтоматическими или полностью автоматическими установками зондового контроля полупроводниковых пластин позволяет автоматизи ровать параметрические испытания и исключить необходимость ручной перестановки пробников каждый раз, когда требуется протестировать новое устройство. За счет этого можно добиться снижения как времени испытаний, так и их стоимости.

 Многие из существующих матричных коммутаторов имеют свойственные им ограничения. Например, некоторые матричные коммутаторы ухудшают характеристики параметрических анализаторов при измерении малых токов и становятся «слабым звеном» в цепочке измерений. Матричный коммутатор с недостаточным числом внутренних измерительных трактов не способен поддерживать ни полную конфигурацию Кельвина (4-проводную схему измерения), ни измеритель емкости. Такой коммутатор требует вручную изменять соединения кабелей каждый раз при переходе с измерения вольт-амперных характеристик (ВАХ, IV) на измерение вольт-фарадной характеристики (ВФХ, CV). Наконец, если матричный коммутатор при измерении емкости не обеспечивает компенсацию погрешностей, связанных с длиной измерительного тракта, то результат измерений будет неточным.

Высокие характеристики матричных коммутаторов по доступной цене

Базовый блок матричного коммутатора B2201A характеризуется исключительно малыми токами утечки и обеспечивает измерение емкости без ограничений, присущих альтернативным техническим решениям. Способность поддерживать измерения малых значений тока на уровне 10 фA означает, что этот матричный коммутатор не ухудшает рабочих характеристик высокопроизводительного параметрического анализатора. Входы поддерживают полную конфигурацию Кельвина на основе 4 модулей источников/измерителей. Каждый из 14 входов имеет свой уникальный внутренний измерительный тракт, поэтому все они могут использоваться одновременно. В отличие от других технических решений, при использовании этого прибора результат измерения емкости не искажается из-за различий в длине измерительных трактов. Гибкость использования обеспечивается модульной структурой, которая поддерживает конфигурации с 12, 24, 36 или 48 выходами. Полоса пропускания 30 МГц допускает использование измерительных приборов, таких как генераторы импульсов. Управление коммутатором осуществляется с помощью светодиодного дисплея, клавиатуры и дополнительного светового пера.

  • Не отставать от производительности современных параметрических анализаторов
    Современные параметрические анализаторы имеют очень высокие характеристики. Благодаря способности поддерживать измерения тока с разрешением 10 фA матричный коммутатор B2201A не ухудшает рабочих характеристик высокопроизводительного параметрического анализатора.
  • Избежать ограничений производительности при использовании коммутаторов
    Благодаря наличию в матричном коммутаторе B2201A 14 внутренних измерительных трактов удается избежать трудоемкого ручного переключения входов. Все входы имеют свои внутренние измерительные тракты, работающие одновременно, что позволяет устранить ограничения, вызываемые необходимостью переключения входов между общими трактами.
  • Точное измерение емкости
    При измерении емкости на конечный результат оказывает существенное влияние общая длина измерительного тракта, которая включает длину кабеля и длину внутреннего измерительного тракта коммутатора. При использовании двух входов с разъемами BNC, которые оптимизированы для выполнения измерений емкости, матричный коммутатор B2201A — в отличие от других технических решений — обеспечивает коррекцию ошибок, вносимых длиной сигнального тракта матричного коммутатора, что позволяет выполнять точные измерения емкости.

Возможности и преимущества

Возможности Преимущества
Разрешение 10 фА при измерении тока Матричный коммутатор не ухудшает рабочих характеристик параметрического анализатора.
8 триаксиальных и 6 BNC входов Поддержка измеритель емкости и полной конфигурации Кельвина на основе 4 модулей источников/измерителей, при этом 4 входа BNC обеспечивают возможность расширения функций в будущем.
14 параллельных внутренних измерительных трактов Возможность одновременного использования всех восьми триаксиальных входов и всех шести BNC входов.
Функция компенсации при измерении емкости Коррекция ошибок, вносимых длиной сигнального тракта матричного коммутатора, что позволяет выполнять точные измерения емкости.
Управление с помощью светодиодного дисплея, клавиатуры и дополнительного светового пера Возможность отладки измерительной системы в автономном режиме путем визуального отображения состояния реле коммутатора и изменения состояния реле вручную.
Полоса пропускания 30 МГц Возможность использования измерительных приборов, таких как генераторы импульсов, совместно с коммутатором B2201A.

Составные части

  • Базовый блок матричного коммутатора с малыми токами утечки B2201A, 14 каналов
  • Модуль матричного коммутатора с малыми токами утечки B2211A, 14 каналов

Основные характеристики

Базовый блок B2201A
Характеристика Значение
Количество портов
  Порты для измерения ВАХ 8 триаксиальных портов (с защитой)
  Вспомогательные порты (AUX) 6 портов BNC, из них 2 для измерения ВФХ
  Выходные каналы Триаксиальные порты (с защитой), доступны конфигурации x12, x24, x36 и x48
Количество гнезд 4 гнезда для модулей коммутации высотой 48 мм
Модуль B2211A
Характеристика Значение
Максимальный ток
  Порт I-V 1,0 А
  Порт AUX 0,5 А
Максимальное напряжение
  Порт I-V (относительно другого канала) 200 В
  Порт I-V (относительно корпуса) 300 В
  Порт AUX (относительно другого канала) 100 В
  Порт AUX (относительно корпуса) 100 В
Развязка между каналами
  Порт I-V 5·1013 Ом
  Порт AUX 1·109 Ом
С мещение по току (доп. характеристика)
  Порт I-V 50 фА
Интермодуляционный шум (СКЗ) (доп. характеристика)
  Порт I-V 5 фА
Дополнительная ошибка измерения емкости (доп. характеристика) менее ±1 % + 0,2 пФ
Полоса пропускания (по уровню –3 дБ) 30 МГц
Время установления (доп. характеристика) 2,0 с до уровня 300 фА
