Утвержденный тип средств измерений.
Внесен в Государственный реестр средств измерений за номером 53569-13.
Технический обзор СВЧ векторных анализаторов цепей FieldFox
Сравнительная таблица анализаторов FieldFox

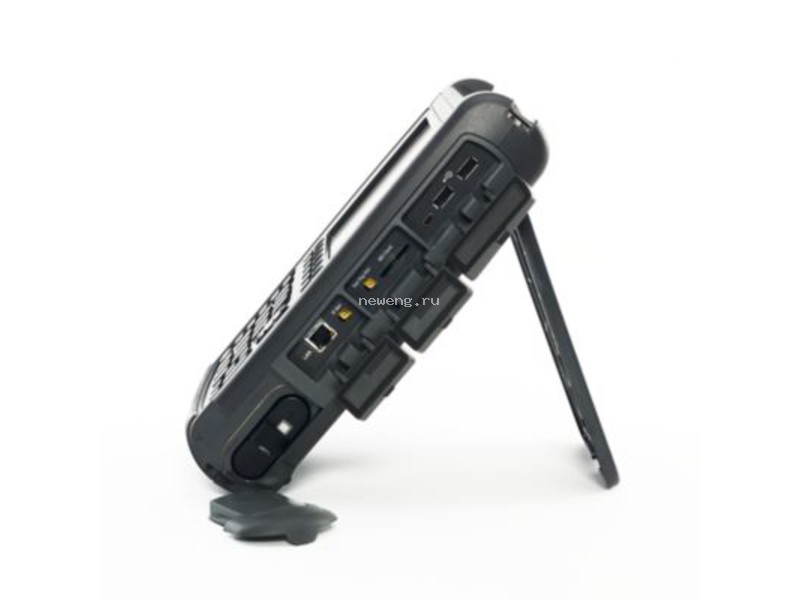

Портативный СВЧ векторный анализатор цепей FieldFox предназначен для выполнения широкого круга задач — от планового технического обслуживания оборудования до всесторонней диагностики и устранения неисправностей. СВЧ анализатор FieldFox обеспечивает высокое качество измерений как в лаборатории, так и в полевых условиях.
Основное назначение векторного анализатора цепей — измерение параметров передачи и отражения (S11 и S21). Доступна конфигурация для измерения полного набора S-параметров по двум портам. Дополнительные опции включают тестер кабелей и антенн, встроенный измеритель мощности, векторный вольтметр, регулируемый источник постоянного тока, встроенный GPS приемник, а также дистанционное управление с помощью планшета iPad или смартфона iPhone.
В комплект поставки всех анализаторов FieldFox входит адаптер для питания от сети, аккумуляторная батарея, сумка для переноски, кабель для подключения к локальной сети LAN, справочное руководство и руководство пользователя.
Приложения
- Тестирование систем спутниковой связи
- Тестирование средств связи военного назначения и радиолокационных систем
- Тестирование активных и пассивных устройств
Точность
- Возможность выполнения измерений с точностью, сопоставимой с точностью настольных приборов
- Встроенная функция быстрой калибровки QuickCal позволяет проводить калибровку анализатора без использования калибровочного комплекта
- Функция CalReady обеспечивает немедленную готовность прибора к проведению измерений расстояния до неоднородности и S-параметров на измерительном порте
- Полная двухпортовая калибровка с неизвестной перемычкой
Конструктивное исполнение
- Пылезащищенная конструкция без вентиляторов и вентиляционных отверстий повышает надежность прибора при эксплуатации в неблагоприятных условиях
- Герметичный корпус позволяет использовать прибор во влажной среде
- Соответствие стандарту MIL-PRF-28800F Class 2
- Соответствие требованиям процедуры I стандарта MIL-STD-810G, Method 51 1.5 по работе во взрывоопасных зонах
