Keithley 6221/2182A

цена по запросу
шт.

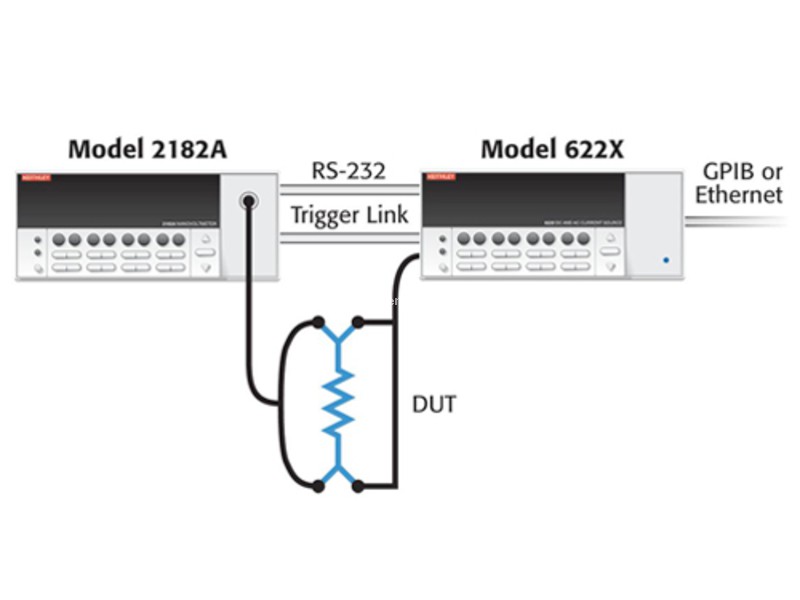

При подключении модели 2182A к 6220 или 6221 приборы могут работать как один. Комбинация 2182A/622X идеально подходит для измерения сопротивления, измерения вольт-амперных характеристик в импульсном режиме, дифференциальных измерений проводимости, обеспечивая значительные преимущества по сравнению с другими решениями. Комбинация 2182A/622X также хорошо подходит для многих нанотехнологий, так как обеспечивает измерение сопротивления без значительного рассеяния мощности в проверяемом устройстве, которое может привести к получению недостоверных результатов или даже к разрушению этого устройства.

Описание Характеристики Файлы

Характеристики

Преимущества

Измерение сопротивлений от 10 нОм до 100 МОм Охват чрезвычайно широкого диапазона измерений, специализация на измерениях сверхнизких сопротивлений для характеризации материалов высокой проводимости, наноматериалов и сверхпроводящих материалов.
Синхронизация импульсного источника тока и времени измерений до 50 мкс Ограничение рассеивающей мощности в компонентах, таких как наноустройства и наноматериалы, которые могут быть легко выведены из строя, если испытания не проводить при очень низких уровнях мощности.
Методика измерений реверсирования тока, сопротивления в дельта-системе Точные измерения сверхнизких сопротивлений благодаря устранению эффектов тепловых смещений и снижению уровня шума до 30 нВпик (типовое значения) для одного показания. Для увеличения уровня подавления шума может проводиться осреднение нескольких показаний.

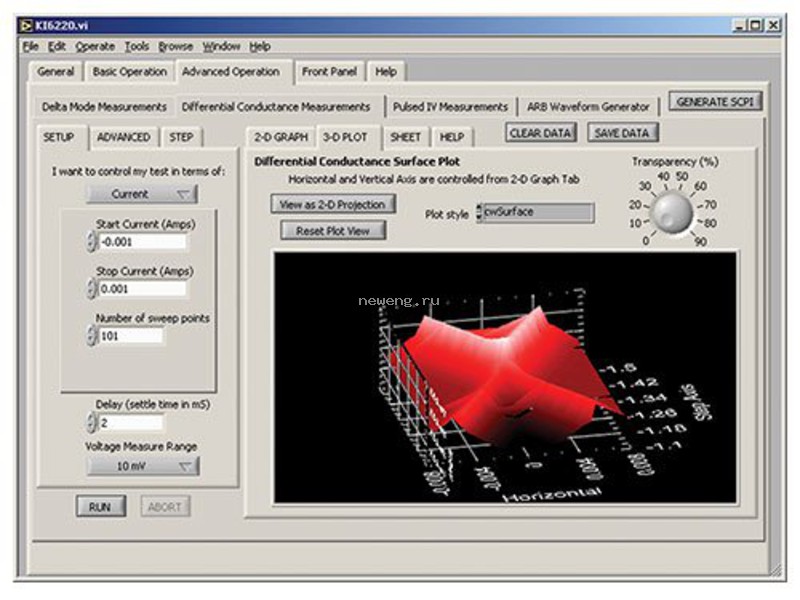

Дифференциальное измерение проводимости Увеличение скорости в десять раз и более значительное снижение шума по сравнению с другими методами измерения проводимости. Надежные измерения проводятся без осреднения результатов нескольких разверток.
Безупречное сочетание нановольтметра и источника тока для совместного использования Оба прибора могут использоваться как один инструмент при проведении дифференциальных измерений проводимости и сопротивления.
В режимах соединения треугольником, дифференциальных измерений проводимости и импульсном режиме генерируются минимальные нестационарные токи Возможность характеризации приборов, которые могут быть легко разрушены при возникновении выбросов токов.
Модель Ток Напряжение Сопротивление Тестирование источника Интерфейс ПК
6221/2182A От 1 нВ до 100 В От 1 нВ до 100 В

От 1 нОм до 100 МОм

Пост. ток: от ±10 фА до 100 мА

Перем. ток: от 4 пАпик-пик до 200 мАпик-пик

RS-232, GPIB, LAN
